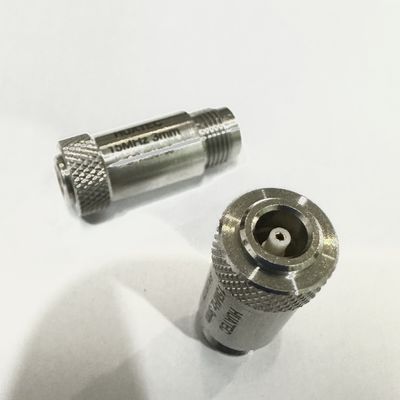

Nichtzerstörende Schweißwurzelkorrosionsprüfung TOFD eine Übertragung und ein Empfang Breitband-Schmalpulssonde

Nichtzerstörende Schweißwurzelkorrosionsprüfung TOFD eine Übertragung und ein Empfang Breitband-Schmalpulssonde

Die TOFD-Sonde ist eine Schlüsselkomponente, die bei zerstörungsfreien Prüfungen zur Erkennung von Ultraschalldiffraktion (TOFD) verwendet wird.
Arbeitsprinzip: Die TOFD-Technologie verwendet zwei Breitband-Schmalpulssonden, eine für die Übertragung und eine für den Empfang, zur Erkennung.Die Sonden sind symmetrisch in Bezug auf die Mittellinie der Schweißnaht angeordnetDie Sonde erzeugt einen nicht fokussierten Längswellenstrahl, der sich in einem bestimmten Winkel auf das untersuchte Werkstück befindet.Ein Teil des Strahls verbreitet sich entlang der Oberfläche und wird von der empfangenden Sonde empfangen, während ein Teil des Strahls von der Unterfläche reflektiert und dann von der Sonde empfangen wird.Die empfangende Sonde bestimmt den Standort und die Höhe des Defekts, indem sie das Beugungssignal von der Defektspitze und seiner Zeitdifferenz empfängt.

Leistungsparameter:

Eigenschaften
*Kleine Wafer: Sie können einen großen Diffusionswinkel erreichen und die Abdeckungsfläche erhöhen.
* Breitband: Es kann Signale innerhalb eines viel breiteren Frequenzbereichs erzeugen.
* Schmaler Puls: Um die beste Auflösung zu erreichen.
* Hohe Empfindlichkeit: Gewöhnlich aus piezoelektrischen Verbundwerkstoffe hergestellt, hat eine hohe akustisch-elektrische Umwandlungseffizienz.

Anwendungsszenarien
*Petrochemie: Es wird häufig für die Inspektion von Schlüsselgeräten wie Ölpipelines und Speichertanks verwendet.und kann schnell interne Defekte erkennen, die aufgrund von Faktoren wie Korrosion und Belastung auftreten können, wodurch schwerwiegende Unfälle wie Leckagen und Explosionen vermieden werden.
*Im Bereich Energie: Bei der regelmäßigen Wartung und Reparatur von Kerngeräten wie Kesseln und Dampfturbinen in der EnergiewirtschaftTOFD-Sonden können verwendet werden, um die Integrität der inneren Struktur der Ausrüstung tief zu erkennen, um mögliche Mängel umgehend zu erkennen und zu beheben.
*Flugzeugbau: Er spielt eine entscheidende Rolle bei der Inspektion wichtiger Bauteile wie Flugzeugmotorenblätter und Rumpfbauteile.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

Spezielle Art
*Phased Array TOFD-Sonde: Hauptsächlich zur Korrosionserkennung an der Wurzel von Schweißungen verwendet.
* Spezielle TOFD-Sonde für Rohre mit kleinem Durchmesser: Sie ist mit einem speziellen TOFD-Keil für Rohre mit kleinem Durchmesser ausgestattet und dient zur Prüfung von Rohren mit kleinem Durchmesser.

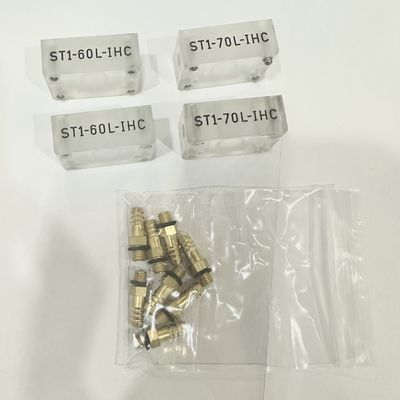

*COD-Keil-TOFD-Sonde: Mit COD-Keilen können die Längsschweißungen von Behältern so untersucht werden, dass sie mit den entsprechenden Werkstückoberflächen übereinstimmen.
*Edelstahlgehäuse-Keil TOFD-Sonde: Die Verwendung eines Edelstahlgehäuse-Keils kann den Keil schützen.
