FD630 tragbarer Ultraschallschweißdetektor mit DAC-TCG-DGS-TOFD-Analyse

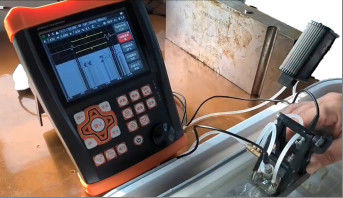

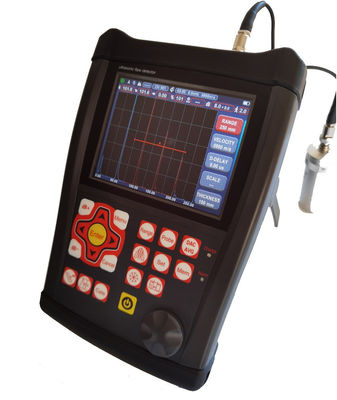

Großes Bild : FD630 tragbarer Ultraschallschweißdetektor mit DAC-TCG-DGS-TOFD-Analyse

Produktdetails:

Place of Origin:	China
Markenname:	HUATEC
Zertifizierung:	CE
Model Number:	FD630

Zahlung und Versand AGB:

Minimum Order Quantity:	1 pc
Preis:	USD4025/set - USD4550/set
Packaging Details:	Carton packing box
Delivery Time:	10-15 working days after receipt of your payment
Payment Terms:	T/T,Paypal
Supply Ability:	5sets/Month

Kontakt

FD630 tragbarer Ultraschallschweißdetektor mit DAC-TCG-DGS-TOFD-Analyse

Beschreibung

Dickenmessbereich:	0.15mm ∼15000mm (~5920m/s)	Materialgeschwindigkeit:	100~20000 M/s
Puls -Wiederholungsfrequenz:	10-10000Hz	Dynamikbereich:	≥38dB
Anzeigenverzögerung:	-20 bis 3400 μs	Leistungsanforderungen:	Wechselstrom-Hauptleitungen 100-240 VAC, 50-60 Hz
Hervorheben:	tragbare Ultraschallschweißdetektor , Schweißdetektor mit DAC TCG , Ultraschall-TOFD-Analysegeräte

FD630 DAC/TCG/DGS/TOFD Analysefunktionen Tragbarer Ultraschall-Schweißnahtprüfdetektor

Wichtige Spezifikationen

Attribut	Wert
Dickenmessbereich	0,15 mm–15000 mm (5920 m/s)
Materialgeschwindigkeit	100～20000 m/s
Impulswiederholfrequenz	10-10000 Hz
Dynamikbereich	≥38dB
Anzeigeverzögerung	-20 bis 3400 µs
Stromversorgung	Netzanschluss 100-240 VAC, 50-60 Hz

Produktmerkmale

Benutzerfreundliche Dialoge unterstützen Operationen wie Kalibrierung, Kurvenerstellung usw.
TOFD-Modus, TOFD-Erkennung, hocheffizient und kostengünstig.
Alle benötigten Werkzeuge: DAC, AVG, TCG, Farb-Bscan, AWS, Schweißdiagramm usw.
Impulswiederholfrequenz: 10-10000 Hz präzise Einstellung, Hochgeschwindigkeitsscannen, nichts verpassen.
Hoher Signal-Rausch-Abstand, klares und stabiles Echo, Anti-Rausch-Design, perfekt für raue Arbeitsbedingungen.
12-Bit-AD, Hochgeschwindigkeitsabtastung führt zu einem besseren Echodiagramm mit allen Details. Empfindlich und kann selbst kleinste Fehler erkennen.
Dickenprüfmodus, Messbereich: 0,15 mm - 15000 mm (5920 m/s), Messauflösung: 0,001 mm.
Automatisch generierte Sondenanalyseberichte.
Fehlererkennung Videoaufzeichnung. Unbegrenzte USB-Datenspeicherung, PDF-Berichtsausgabe.
Bluetooth-Verbindung zu einem Mobilgerät zur Erstellung und zum Drucken von Prüfberichten vor Ort.
IP65-Standard. Gehäuse aus Legierung + Kieselgel, wasser- und staubdicht, solide und langlebig. Dämpfungsunterstützung ermöglicht das Aufstellen in jedem Winkel.
Der Akku hält 15 Stunden mit einer Ladung. Jeder Akku hat eine eigene Ladesteuerung, so dass mit zwei Akkus rund um die Uhr gearbeitet werden kann.

Technische Daten

Bereich: 0-15000 mm, bei Stahlgeschwindigkeit

Materialgeschwindigkeit: 100～20000 m/s

Impulswiederholfrequenz: 10-10000 Hz

Dynamikbereich: ≥38dB

Linearität: Horizontal: +/-0,2 % FSW, Vertikal: 0,25 % FSH

Verstärkergenauigkeit: +/-1 dB

Auflösungsvermögen: >40dB (5P14)

Empfindlichkeitsverluste: >66dB

Unterdrückung (Unterdrückung): 0 bis 80 % der vollen Bildschirmhöhe

500 unabhängige Einstellungen, jedes Kriterium kann frei eingegeben werden

Großer Speicher von 1000 A-Diagrammen

Testmodi: Impuls-Echo, Dual-Element und Durchschallung

Sondentypen: Einzel-Gerade, Einzel-Winkel, Doppel-Gerade, Doppel-Winkel

Gate-Monitore: Zwei unabhängige Gates, die über den gesamten Sweep-Bereich steuerbar sind

Einheiten: Zoll oder Millimeter

Anzeigeverzögerung: -20 bis 3400 µs

Sondenverzögerung/Nullpunktversatz: 0 bis 99,99 µs

Interner wiederaufladbarer Li-Ionen-Akku mit 7,2 V bei 8000 mAh

15 Stunden nominale Betriebszeit, abhängig von der Displayhelligkeit

4 Stunden typische Ladezeit

Abmessungen: 260*175*60 (mm)

Gewicht: 1,2 kg

Betriebstemperatur: -10℃ bis 50℃

Lagertemperatur: -30℃ bis 50℃

Erweiterte Funktionen

Automatisierte Anzeige der genauen Fehlerposition (Tiefe d, Pegel p, Abstand s, Amplitude, sz dB, ф)
Fehlergrößenbestimmung: Automatische Fehlergrößenbestimmung mit AVG/AVG oder DAC, beschleunigt die Berichterstattung über die Annahme oder Ablehnung von Fehlern
Automatisierte Kalibrierung von Wandler-Nullpunkt, Winkeln, Vorderkante und Materialgeschwindigkeit
Bequem zu erstellen und zu verwenden DAC und AVG, um das Echo zu bewerten, die Kurve kann modifiziert und kompensiert werden
Durch Anschließen eines U-Disks kann das Gerät unbegrenzten Speicher erhalten, PDF-Berichte ausgeben und das System aktualisieren
Automatisches Erstellen von Videos des Testprozesses und Abspielen; Verwendung von U-Pan, die Länge des Videos ist unbegrenzt
Farb-Bscan, TOFD, Schweißdiagramm
15 Standards im Gerät enthalten
Bluetooth-Verbindung zu einem Mobilgerät zur Erstellung und zum Drucken von Prüfberichten vor Ort
AWS D1.1-konform
Funktion zur Korrektur gekrümmter Oberflächen
Funktion zur Messung der Risshöhe
Vergrößerungs-Gate: Ausbreitung des Gate-Bereichs über die gesamte Bildschirmbreite
Auto-Gain-Funktion
Hüllkurve: Gleichzeitige Anzeige des Live-A-Scans mit einer Aktualisierungsrate von 60 Hz und Hüllkurve der A-Scan-Anzeige
Peak Hold: Vergleichen Sie eingefrorene Peak-Wellenformen mit Live-A-Scans, um Testergebnisse einfach zu interpretieren
Scan Freeze: Die Anzeige Freeze hält Wellenform- und Schallpfaddaten fest
Alarm: Piepton und LED
Echtzeituhr
Echo füllen, Markierung erfassen, Echofarbe innerhalb des Gates

Basisinstrumentenpaket

Tragbarer Ultraschall-Fehlerdetektor
Gerader Strahlwandler (2,5 MHz, Φ20)
Winkelstrahlwandler (4 MHz, 8 mm*9 mm, 60°)
Verbindungskabel für den Wandler (Q9-C5 oder optional C9-C5)
Wiederaufladbares Li-Ion-Akkupaket, 7,8 Amperestunden
Netzteil/Ladegerät
Bedienungsanleitung in Englisch
App-Software
Gurt
