Hochpräziser Rauheits- und Konturtester mit digitalem Sensor

Hochpräziser Rauheits- und Konturtester mit digitalem Sensor

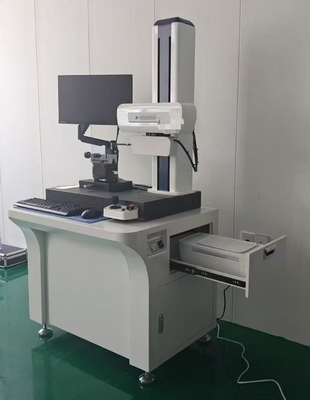

Hochpräziser Rauheits- und Konturtester mit digitalem Sensor Hochpräziser Rauheits- und Konturtester mit digitalem Sensor

Großes Bild :  Hochpräziser Rauheits- und Konturtester mit digitalem Sensor

Produktdetails:
Place of Origin: China
Markenname: HUATEC
Zertifizierung: ISO CE GOST
Model Number: SRT-680G
Zahlung und Versand AGB:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C,T/T,Western Union,Paypal
Supply Ability: 50 sets per month
Kontakt

Hochpräziser Rauheits- und Konturtester mit digitalem Sensor

Beschreibung
Product name: Roughness and Contour Tester Angle: Horizontal Angle, vertical angle, cross angle
X axis: 200mm Straightness: 0.6μm /100mm
Hervorheben:

Digitaler Rauheits- und Konturtester

,

Hochpräzisions-Konturtester

,

Zerstörungsfreier Rauheits- und Konturtester

Hochpräzisions-Rauheits- und Konturtester mit digitalem Sensor
Produktspezifikationen
Attribut Wert
Produktname Rauheits- und Konturtester
Winkel Horizontalwinkel, Vertikalwinkel, Kreuzwinkel
X-Achse 200 mm
Geradheit 0,6 µm / 100 mm
Messprinzip
  • Kartesische Koordinaten, Stylus-Kontakte
  • Hochpräzise Luftlager-Führungsschiene als Messdatum der X-Koordinate
  • Hochpräziser digitaler Sensor für die Z-Koordinatenmessung
  • Computergestütztes und Windows-basiertes Messprogramm zur Datenverarbeitung
Hauptfunktionen
Dimensionsmessung:

Horizontaler Abstand, vertikaler Abstand, linearer Abstand, Radius und Durchmesser

Winkelmessung:

Horizontalwinkel, Vertikalwinkel, Kreuzwinkel

Positionstoleranz:

Parallelität und Rechtwinkligkeit

Formtoleranz:

Geradheit, Krümmung, Kreisbogenprofil

Hilfsgenerierung:

Hilfspunkt, Hilfslinie, Hilfskreis

Technische Parameter
Artikel Parameter Auflösung
Messbereich X-Achse 200 mm 0,1 µm
Geradheit 0,6 µm / 100 mm --------
Z1(Bereich)Sensor 40 mm (Rauheitsbereichssynchronisation) 0,05 µm
Z2 (Höhe) 550 mm Säule
Min. Innendurchmesser 30 mm (kleiner mit spezieller Nadel) ----------
Lineare Genauigkeit ≤ ± (1 + I0,12HI) µm --------
Bogen ≤ (1,2 + R/8) 2 mm < R < 10 mm Standardkugel
Winkel ≤ ± 1′ 60°, 90° Winkelblock
Rauheitsrestwertrauschen ≤ 0,005 µm µm: 0,08 mm, Geschwindigkeit 0,1 mm/s
Hauptkonfiguration
Teilename Projektname
Mechanischer Teil Hauptinstrumentenständer x1, Granittisch: 1
Schwimmende Führungsschiene: 1, Digitaler Sensor: 1
Aufrechte Säule: 1
Einstellplattform Horizontaleinstellvorrichtung, Rotationsverstellvorrichtung, Flachmund-Klemmvorrichtung
Kalibrierlehre 1 Satz (Standardinstrumente)
Stylus und Sonde Ø3*24mm R0,025mm Stylus: 2 Stück, Ø3*24mm mit R0,025mm Schrägspitze: 2 Stück
Rauheitsstile: Ø3*24mm mit R5µm Nadelsonde: 1 Stück
Messstab aus Kohlefaser: Ø8*150mm Sonde: 1 Stück
Elektrischer Teil Elektrisches Steuerungssystem: 1, Computer 1, HP Inkjet-Drucker 1, Software: 1
Technische Highlights
  • Kein Wechsel von Sensoren und Nadeln erforderlich
  • Gleichzeitige Analyse von Rauheit und Profilometer
  • X-Achse verwendet Reibungs-Linearführungen für hohe Präzision
  • Z1-Achse verwendet importierten digitalen Sensor mit ausgezeichneter Linearität
  • Einfacher Stylus-Austausch mit einmaliger Installation
  • Zweisprachige Software (Chinesisch/Englisch)
  • Unterstützt WinXP-, Win7-Systeme
  • CAD-kompatible Annotation und DXF-Formatunterstützung
  • Automatische Feature-Erkennung und Stylus-Steuerung
Hochpräziser Rauheits- und Konturtester mit digitalem Sensor 0
Geräteabmessungen
Produkt Verpackung Gew.kg CBM m³
Lx Ly Lz Gewicht (kg) Lx Ly Lz Gewicht (kg)
1400 725 1740 270 960 960 1950 50 300 0,88
Nutzungsanforderungen

Stromversorgung: AC 220V ± 10% 50Hz

Umgebungsanforderung: (T): 10 ~ 30 °C, (RH): < 85%, Keine offensichtlichen Vibrationen, Unabhängige Erdung

Installation und Abnahme
Installation und Schulung:
  1. Der Lieferant ist für die Installation und Prüfung am Standort des Benutzers verantwortlich
  2. Umfassende Schulung in Theorie, Bedienung und Wartung
Abnahme:
  1. Gemäß nationalem Verifizierungsverfahren und vertraglicher technischer Vereinbarung
  2. Vollständige Überprüfung der Lieferliste
Referenzfotos für Tests

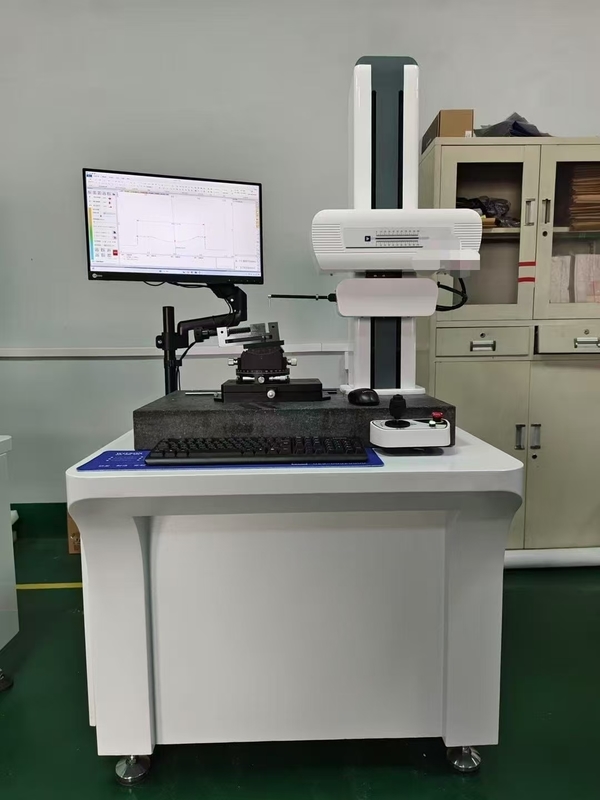

Hochpräziser Rauheits- und Konturtester mit digitalem Sensor 1
Hochpräziser Rauheits- und Konturtester mit digitalem Sensor 2
Hochpräziser Rauheits- und Konturtester mit digitalem Sensor 3
Hochpräziser Rauheits- und Konturtester mit digitalem Sensor 4
