Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor

Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor
Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor

Großes Bild :  Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor

Produktdetails:
Place of Origin: China
Markenname: HUATEC
Zertifizierung: ISO CE GOST
Model Number: SRT-210G
Zahlung und Versand AGB:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C, T/T, Western Union,Paypal
Supply Ability: 50 sets per month
Kontakt

Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor

Beschreibung
Product name: Roughness Profiler Contour Tester Measuring Arrange: 100mm
Straightness: 1um/100mm Resolution: 0.05
Hervorheben:

Oberflächenkonturprüfer 100 mm Reichweite

,

30 mm Sensor für den Konturprüfer des Werkstücks

,

Nicht zerstörerisches Oberflächenmessgerät

Werkstückoberflächen-Konturtester mit 100 mm Messbereich und 30 mm Sensor
Produktattribute
Attribut Wert
Produktname Rauheitsprofiler-Konturtester
Messbereich 100 mm
Geradheit 1 um/100 mm
Auflösung 0,05
Produktbeschreibung

Werkstückoberflächen-Linien-Elemente Punktmerkmale Punkt-zu-Punkt-Abstand Linie-zu-Linie-Abstand Position jedes Elements Rauheitsprofiler-Konturtester

Merkmale
  • Verschiedene Arten von Werkstückoberflächen-Linien-Elementen, Punktmerkmalen, Punkt-zu-Punkt-Abstand, Linie-zu-Linie-Abstand
  • Die Position jedes Elements umfasst: Abstand, Parallelität, Winkel, Rillentiefe, Rillenbreite, Radius
  • Geradheitsanalyse, Konvexitätsanalyse, Profilanalyse und mehr
Spezifikationen
XI-ACHSE (Querträger)
Messbereich 100 mm
Geradheit 1 um/100 mm
Antriebsart Direktantriebsmotor
Bewegungsgeschwindigkeit 0～10 mm/s (beliebige Geschwindigkeit)
Auflösung 0,05
Anzeige-Genauigkeit ±(2,5+2L/100) L ist die Fahrstrecke (mm)
Messrichtung rückwärts
Messmethode Gitterlineal
Z1-ACHSE (SENSOR)
Messbereich 30 mm
Auflösung 0,05
Messmethode Holografischer Gitter-Sensor
Anzeige-Genauigkeit ±(1,5+|6H|/50)
Sondenauf-/abbewegung Bogenbewegung
Sondenrichtung abwärts
Sondenhubmodus manuell
Messkraft 6 mN
Sonde Radius: 25 (Hartmetall) Länge: 20 mm Durchmesser: 2 mm
Steigwinkel auf 75° ab 85°
Messgeschwindigkeit 0,1 mm/s～4 mm/s (beliebige Geschwindigkeit)
Z2-ACHSE (SÄULE)
Max. Messhöhe 200 mm
Bewegungsmodus CNC oder Griff
Bewegungsgeschwindigkeit 0,1～8 mm/s (beliebige Geschwindigkeit)
Werkzeug und Vorrichtung
Präzisions-Zwei-Achsen-Einstellplattform X: 0 bis 25 mm, Y: 0 bis 25 mm
Winkel-Einstellplattform Axial 360 Grad, Neigung: ±45 Grad
V-förmiges Eisen 60 mm
Erfassungskontrollsystem
Systemübertragungsmodus USB und LAN
Systemauflösung /
Bewegungssteuerungsmodus CNC- oder Handantrieb
Datenverarbeitung
Vergrößern oder Verkleinern Vergrößern und Verkleinern mit dem Mausrad
Führungen Führungen zu jedem Bereich der Zeichnung hinzufügen
Datenanpassung Wenn das fertige Teil nicht auf einmal gemessen werden kann, kann es in mehrere Messungen unterteilt und schließlich zusammengeführt werden
Ausreißer entfernen manuell oder automatisch
Grafik verschieben Ziehen Sie die Maus, um sich frei innerhalb der Grafikkoordinaten zu bewegen
Grafikrotation Drehung in beliebigem Winkel
Zoomen Bereich auswählen, um zu vergrößern und zu verkleinern
SPC-Qualitätsanalyse Histogramm, Normalverteilung
Dateiausgabemodus PDF, Excel
Messbericht Der Editor kann einen Standardbericht ausgeben, und der Benutzer kann den Bericht nach Bedarf bearbeiten
Arbeitsparameter
Druck /
Luftverbrauch 30 l/min
Leistung 400 W, AC220 V 50 Hz
Arbeitsbedingung Temperatur: 10～30℃; Luftfeuchtigkeit: ＜85%
Optional
Industrieller Personal Computer & Bildschirm 1
Ausgabe A4-Drucker 1
Standard-Einstellplattform 1
Ständerblock 1
Standardkugel 1

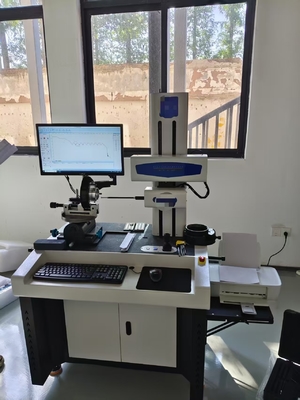

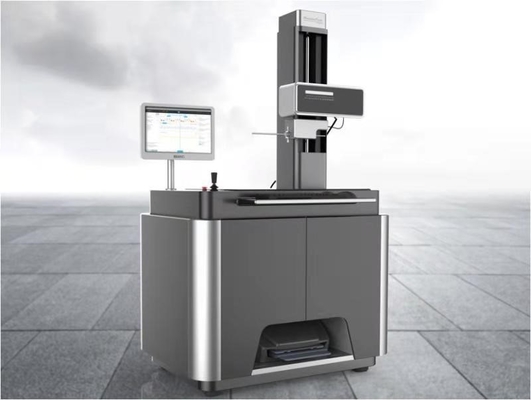

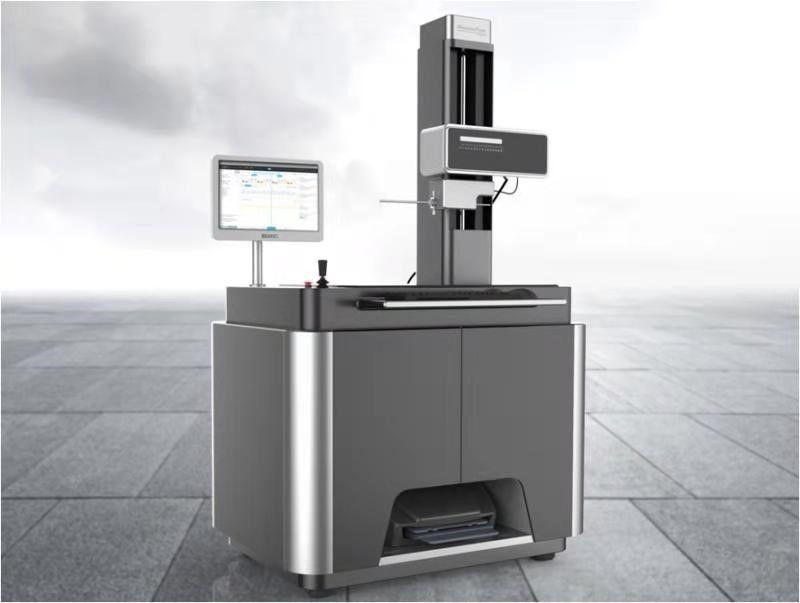

Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor 0 Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor 1 Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor 2 Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor 3 Werkstückoberflächenkonturprüfer mit 100 mm Messbereich und 30 mm Sensor 4
