SRT-210G Grobheit Kontur Profil Analyse Tester mit 100 mm Messbereich

SRT-210G Grobheit Kontur Profil Analyse Tester mit 100 mm Messbereich
SRT-210G Grobheit Kontur Profil Analyse Tester mit 100 mm Messbereich SRT-210G Grobheit Kontur Profil Analyse Tester mit 100 mm Messbereich

Großes Bild :  SRT-210G Grobheit Kontur Profil Analyse Tester mit 100 mm Messbereich

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: CE
Modellnummer: SRT-210G
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD14950/set - USD16900/set
Verpackung Informationen: Kartonverpackung
Lieferzeit: 10-15 Werktage nach Eingang Ihrer Zahlung
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 10 Sätze/Monat
Kontakt

SRT-210G Grobheit Kontur Profil Analyse Tester mit 100 mm Messbereich

Beschreibung
Geradheit: 1µm/100mm Bewegungsgeschwindigkeit: 0 ～10mm/s (beliebige Geschwindigkeit)
Indikationsgenauigkeit: ±(2,5+2L/100) L ist die Fahrlänge ((mm) Ausgabe von Dateien: PDF, Excel
Leistung: 400 W, AC220V 50 Hz Luftverbrauch: 30L/min
Hervorheben:

Grobheits- und Konturprofilprüfer

,

100 mm Messweite Tester

,

Ausrüstung zur Profilanalyse SRT-210G

SRT-210G Rauheitskontur-Profilanalyse-Tester mit 100 mm Messbereich
Wichtige Spezifikationen
Attribut Wert
Geradheit 1um/100mm
Bewegungsgeschwindigkeit 0～10mm/s (beliebige Geschwindigkeit)
Anzeige-Genauigkeit ±(2.5+2L/100) L ist die Fahrstrecke (mm)
Dateiausgabemodus PDF, Excel
Leistung 400W, AC220V 50HZ
Luftverbrauch 30L/min
Produktbeschreibung
SRT-210G Rauheitskontur-Profilanalyse-Tester
MERKMALE:
  • Verschiedene Arten von Werkstückoberflächenlinienelementen, Punktmerkmalen
  • Punkt-zu-Punkt-Abstand, Linien-zu-Linien-Abstandsmessung
  • Lageanalyse einschließlich: Abstand, Parallelität, Winkel, Rillentiefe, Rillenbreite, Radius
  • Geradheitsanalyse, Konvexitätsanalyse, Profilanalyse
SPEZIFIKATIONEN:
XI-ACHSE (Querträger)
Messbereich 100mm
Geradheit 1um/100mm
Antriebsart Direktantriebsmotor
Bewegungsgeschwindigkeit 0～10mm/s (beliebige Geschwindigkeit)
Auflösung 0.05μm
Anzeige-Genauigkeit ±(2.5+2L/100)μm L ist die Fahrstrecke (mm)
Messrichtung rückwärts
Messmethode Gitterlineal
Z1-ACHSE (SENSOR)
Messbereich 30mm
Auflösung 0.05μm
Messmethode Holografischer Gitter-Sensor
Anzeige-Genauigkeit ±(1.5+|6H|/50)μm
Tastkopf-Auf/Ab-Bewegung Bogenbewegung
Tastkopfrichtung abwärts
Tastkopf-Hebemodus manuell
Messkraft 6mN
Tastkopf Radius: 25μm (Hartmetall) Länge: 20mm Durchmesser: 2mm
Steigungswinkel auf75° ab85°
Messgeschwindigkeit 0.1 mm/s～4 mm/s (jede Geschwindigkeit)
Z2-ACHSE (SÄULE)
Max. Messhöhe 200mm
Bewegungsmodus CNC oder Griff
Bewegungsgeschwindigkeit 0.1～8mm/s (jede Geschwindigkeit)
Werkzeug und Vorrichtung
  • Präzisions-Zwei-Achsen-Einstellplattform: X:0 bis 25mm, Y:0 bis 25mm
  • Winkeleinstellplattform: Axial 360 Grad, Neigung: ±45 Grad
  • V-förmiges Eisen: 60mm
Erfassungskontrollsystem
  • Systemübertragungsmodus: USB und LAN
  • Bewegungssteuerungsmodus: CNC- oder Handantrieb
Datenverarbeitung
  • Vergrößern oder Verkleinern: Vergrößern und Verkleinern mit dem Mausrad
  • Führungen: Fügen Sie Führungen zu jedem Bereich der Zeichnung hinzu
  • Datenanpassung: Wenn das fertige Teil nicht auf einmal gemessen werden kann, kann es in mehrere Messungen unterteilt und schließlich zusammengeführt werden
  • Anormale Punkte entfernen: manuell oder automatisch
  • Grafik verschieben: Ziehen Sie die Maus, um sich frei innerhalb der Grafikkoordinaten zu bewegen
  • Grafikrotation: Drehung in jedem Winkel
  • Zoomen: Bereich auswählen zum Vergrößern und Verkleinern
  • SPC-Qualitätsanalyse: Histogramm, Normalverteilung
  • Dateiausgabemodus: PDF, Excel
  • Messbericht: Der Editor kann einen Standardbericht ausgeben, und der Benutzer kann den Bericht nach Bedarf bearbeiten
Arbeitsparameter
  • Luftverbrauch: 30 l/min
  • Leistung: 400 W, AC220V 50 Hz
  • Arbeitsbedingung: Temperatur: 10～30℃; Luftfeuchtigkeit: ＜85%
Optionales Zubehör:
  • Industrieller Personal Computer & DELL-Bildschirm: 1
  • A4-Drucker ausgeben: 1
  • Standard-Einstellplattform: 1
  • Ständerblock: 1
  • Standardkugel: 1

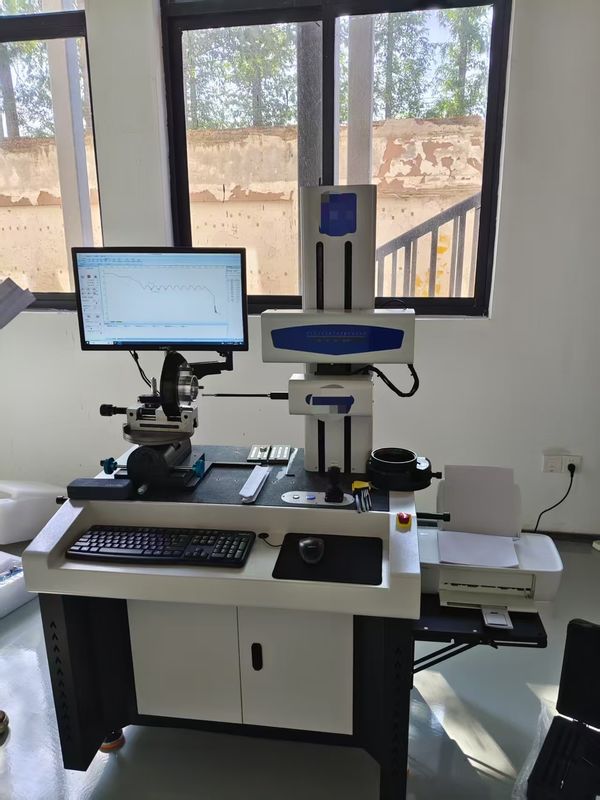

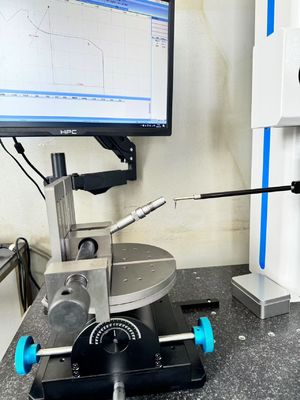

SRT-210G Grobheit Kontur Profil Analyse Tester mit 100 mm Messbereich 0 SRT-210G Grobheit Kontur Profil Analyse Tester mit 100 mm Messbereich 1
