SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor

SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor
SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor

Großes Bild :  SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: CE
Modellnummer: SRT-680G
Zahlung und Versand AGB:
Min Bestellmenge: 1 Stück
Preis: USD21850/set - USD24700/set
Verpackung Informationen: Kartonverpackung
Lieferzeit: 10-15 Werktage nach Eingang Ihrer Zahlung
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 10 Sätze/Monat
Kontakt

SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor

Beschreibung
X Achse: 200 mm Geradheit: 00,6 μm / 100 mm
Z1 (Bereich) Sensor: 40mm (Rauheitsbereichssynchronisation) Z2 (Höhe): 550 mm
Lineare Genauigkeit: ≤±（1+I0.12HI）μm Einschätzungs-Länge: Lc × 3,4、5、6、7
Grenzwellenlänge: Grenzwellenlänge Messgeschwindigkeit: 0,02 mm bis 4,0 mm/s
Messmodus: Sensor bewegt sich
Hervorheben:

Kontur-Rauheits- und Welligkeits-Testgerät

,

Testgerät mit digitalem Gitter-Sensor

SRT-680G Kontur- und Rauheits-Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor
Wichtige Spezifikationen
Attribut Wert
X-Achse 200 mm
Geradheit 0,6 µm / 100 mm
Z1 (Bereich) Sensor 40 mm (Rauheitsbereich-Synchronisation)
Z2 (Höhe) 550 mm
Lineare Genauigkeit ≤ ±(1+I0,12HI)µm
Bewertungslänge µc×3,4,5,6,7
Grenzwellenlänge Grenzwellenlänge
Messgeschwindigkeit 0,02 mm bis 4,0 mm/s
Messmodus Sensor bewegt sich
Produktbeschreibung

Das SRT-680G Kontur- und Rauheits-Welligkeits-Integriertes Testgerät ist ein Präzisionsmessinstrument, das für eine umfassende Oberflächenanalyse entwickelt wurde.

Messprinzip
  • Kartesische Koordinaten mit Taster-Kontaktmessung
  • Hochpräzise Luftlager-Führungsschiene gewährleistet lineare Bewegungsgenauigkeit in X-Richtung
  • Digitaler Sensor erfasst Z-Koordinatendaten für präzise Profilmessung
  • Windows-basiertes MMD-Messprogramm für Datenverarbeitung, Druck und Archivierung
Technische Parameter
Artikel Parameter Auflösung
Messbereich X-Achse: 200 mm 0,1 µm
Geradheit 0,6 µm / 100 mm --------
Z1 (Bereich) Sensor 40 mm (Rauheitsbereich-Synchronisation) 0,05 µm
Minimales Innenloch 30 mm (kleinere Durchmesser mit spezieller Messnadel möglich) ----------
Bogenmessung ≤(1,2+R/8) für 2 mm＜R＜10 mm Standardkugel 120° Abtastbogen
Winkelmessung ≤ ±1' für 60°,90° Winkelblock 5 mm Abtastlänge
Rauheitsmessung Restwertrauschen ≤0,005 µm µc:0,08 mm, 0,1 mm/s Geschwindigkeit
Stromversorgung AC 220V ±10% 50Hz --------
Messmöglichkeiten
Dimensionsmessung

Horizontaler Abstand, vertikaler Abstand, linearer Abstand, Radius und Durchmesser

Winkelmessung

Horizontalwinkel, Vertikalwinkel, Kreuzwinkel

Positionstoleranz

Parallelität und Rechtwinkligkeit

Formtoleranz

Geradheit, Krümmung, kreisförmiges Bogenprofil

Rauheitsparameter

Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz-ISO

Welligkeitsparameter

wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq

Physikalische Spezifikationen
Abmessung Produkt (mm) Verpackung (mm) Gewicht (kg) Volumen (m³)
Länge × Breite × Höhe 1400 × 725 × 1740 960 × 960 × 1950 270 (Produkt), 50 (Verpackung) 0,88
Nutzungsanforderungen
  • Stromversorgung: AC 220V ±10% 50Hz
  • Umgebung: Temperatur 10-30°C, relative Luftfeuchtigkeit <85%
  • Keine signifikanten Vibrationen
  • Unabhängige Erdung erforderlich
Produktbilder

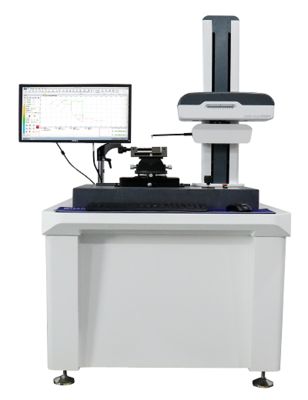

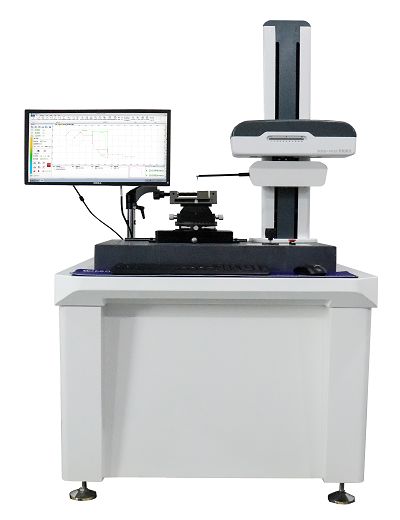

SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor 0 SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor 1 SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor 2 SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor 3 SRT-680G Kontur- und Rauheits- und Welligkeits-Integriertes Testgerät mit digitalem Gitter-Sensor 4
