TG-M70C Magnetischer Raupenroboter zur Korrosions- und elektromagnetisch-ultraschallbasierten Dickenmessung für die Wandkorrosionsdetektion

TG-M70C Magnetischer Crawler Korrosions- und elektromagnetischer Ultraschalldickenmessroboter zur Korrosionserkennung von Plattenwänden

1- Kurz gesagtEinführung

Dieses SystemEs kann die schnelle Erkennung von Korrosion der Wanddicke in großer Höhe durch Fernbedienungssystem realisieren.

• Mit dem hochfesten Permanentmagnetrad aus seltenen Erden fällt es auch bei einem unerwarteten Stromausfall nicht von der erkannten Oberfläche.vertikale und umgekehrte Bewegungen in mehreren Haltungen auf der Oberfläche ferromagnetischer Bauteile.
• InstallierenElektromagnetische Ultraschalldickenprobe zur schnellen Prüfung und Positionierung gegen Wanderosion
• Genaues Scannen des Bereichs zur Prüfung der Korrosion der Dicke.
• Passend zum A-Scan und B-Scan-Display.
• Mit einer Videokamera kann die Video-Situation der untersuchten Fläche in Echtzeit beobachtet werden.
• Das Fernbedienungssystem steuert die Scanrichtung und kann die Scanrichtung vordefinieren.
• (Optional) Hochtemperaturfunktion: Mit Übertemperaturwarn- und Schutzfunktion kann die direkte Erkennung von Hochtemperaturarbeitsstücken innerhalb von -10~+150°C realisiert werden.
• 2.Konfiguration und Preis

• Artikel	Name	Einheit	Anzahl	Anmerkung
  1	Testhost (PC und Software)	Satz	1
  2	TG-M70C magnetischer Zwei-Rad-Rollfahrer (Video- und Dicke-Messmodul enthalten)	Satz	1
  3	Stromversorgung und Steuerschachtel	Stück	1
  4	Steuerung	Stück	1
  5	Mechanismus zur Fehlerkennzeichnung	Stück	1	Zusätzlich
  6	Prüfsteuerungskabel	Zähler	30	Kann angepasst werden ≤50m
  7	Sicherheitsseilverhütung	Zähler	30
  8	Andere Zubehörteile (magnetische Demontageplatten usw.)	Satz	1
  Gesamtbetrag (einschließlich Mehrwertsteuer, Versandkosten und Schulungsgebühren)

• 3.Magnetischer Crawler und Wirt
  1. Funktionsmerkmale
• ★(Aufgewählt)Hochtemperaturfunktion:mit einer Übertemperaturwarn- und -schutzfunktion (wenn die Temperatur überschritten wird, erinnert sie den Benutzer daran, den Crawler in die Umgebungstemperaturzone zu bringen; nach Abkühlungden Benutzer daran zu erinnern, den Crawler in den Hochtemperaturbereich zu fahren und den Nachweisvorgang fortzusetzen), kann es die direkte Erkennung von Hochtemperaturarbeitsstücken innerhalb von -10~+150°C realisieren.
• ★integrierte Front- und Rücksicht-Doppelkameras: die Kontrollposition und die Kontrollroute der Luftbauteile können vor Ort in Echtzeit überwacht und angepasst werden, so dass eine kontrollierbare Inspektionsbahn gewährleistet ist.
• Starke Magnetsaugung, schwere Belastung, hohe Sicherheit: die Verwendung von seltenen Erden mit hoher Festigkeit Permanentmagnetrad, kann fest auf der Oberfläche von ferromagnetischen Materialien adsorbiert werden (wenn stationär durch Arbeitskräfte ist auch schwierig zu ziehen),Das heißt:Es ist auch mit einer Sturzschutzvorrichtung ausgestattet, um zufällige Stürze zu verhindern.
• Verschiedene Bewegungsstellen: Es ist sicher, auf der Oberfläche ferromagnetischer Materialien in verschiedenen Haltungen wie vertikal, horizontal (oben und unten), geneigt und umgekehrt zu reisen.
• Hohe Bewegungspräzision: durch den hochleistungsfähigen Doppelmotorantrieb kann er präzise vor- und rückwärtssteuern; mit einem hochpräzisen Encoder kann eine präzise bis millimeterhöhe programmierte Schrittdetektion realisiert werden,und es kann genau den Schritt Abstand und Schlag der Längsvormarsch und Rückzug.
• Flexible und geniale Karosserie: kompakte Größe, kleiner Drehradius; mit einem Griff leicht zu bewegen, zu platzieren, zu recyceln.
• ★Bewegungsorientierte Führungsfunktion: Mit der Makro-Videoüberwachungsfunktion kann die Video-Situation der untersuchten Oberfläche zeitgemäß beobachtet werden.
• ★Mit Abstandsposition (Positionsfehler ≤ 30 mm), (optional) Fehlermarkierungsfunktion, bequem zur Wiederholung der Beobachtung verdächtiger Bereiche.
• ★Mit elektrischem Hebeapparat kann die Sonde angehoben werden, wenn sie Hindernisse wie Schweißschlägen und Ausbuchtungen überquert, um zu vermeiden, dass sie zurückgehalten wird.
• "Scan-Clamping-Mechanismus" von professioneller Konstruktion, der die Stabilität der Fahr- und Sondenkopplung gewährleistet.
• Mit speziellen Kabeln, explosionssicheren Steckdosen und Leckenschutzvorrichtungen ist es elektrisch sehr sicher.
• Das EMAT und andere Schaltkreismodule am Roboterkörper sind in einer Schutzkiste versiegelt, um Wasser, Eisenfolien und andere Fremdkörper zu verhindern.
• Das tragbare Kabelträger beinhaltet ein abnehmbares, hochhelles (sonnenlichtig sichtbares)High-Definition-Industrie-Steuerplatte, die die Betriebsumgebung und die Einsatzbedingungen im Feld berücksichtigt.
• Vollständig programmierte Bewegungssteuerung und parallele synchrone Verarbeitung: Ultraschalldaten, Bilddaten und Fahrstreckendaten können gleichzeitig erfasst werden.die die Synchronisierung und Genauigkeit der Daten und Aufzeichnungen gewährleisten kann, und die Arbeitseffizienz erheblich verbessern.
• Die Betriebssoftware des Großrechners verfügt über Funktionsmodule für die Mensch-Computer-Interaktion, die Benutzerverwaltung, die Eingabe von Parametern, die Erstellung und Ausgabe/Druck von Berichten, die Wartung und Sicherung von Daten,Betriebsprotokolle, Online-Hilfe und so weiter.
  1. Technischer Parameter
• Host: CPU≥ i5/4GHz Quad-Core, High-End-Industrie-Flachbildschirm, hohe Helligkeit HD-Display 10,6 Zoll (kann angepasst werden), Standard 500G High-Speed-Festplatte (erweiterbar), IPX3-Schutz.
• Steuerungskabel (Krawfweg): 30 m (kann angepasst werden ≤ 50 m)
• Bewegungsbewegung: Dreiganggeschwindigkeitsanpassung (niedrige Geschwindigkeit 20 mm/s, mittlere Geschwindigkeit 50 mm/s, hohe Geschwindigkeit 100 mm/s), kann schnell zur Erkennungsstellung oder zum Boden zurückziehen;Hindernisüberschreitbarkeit einer konvexen Leiter ≤4 mm
• ★Mindestkrümmungsradius der Oberfläche des Werkstücks R: die äußere Längs- und Achsbewegung des Rohres ≥ 85 mm, die äußere Umfangbewegung des Rohres ≥ 110 mm;die Bewegung der inneren Längsachse des Rohres ≥ 250 mm, die innere Umlaufbewegung des Rohres ≥ 850 mm; die äußere Bewegung des Kugels ≥ 150 mm, die innere Bewegung des Kugels ≥ 850 mm
• ★Körper (mit eingebettetem EMAT-Modul): L395×W150×H145mm, Gewicht ca. 7,5 kg
• Steuerung: L220×W145×H60mm, 3,5 Zoll 640×480 Pixel Touchscreen, Gewicht etwa 0,4 kg
• Videoüberwachung (visuelle Kontrolle)
• Beleuchtungsquelle: LED-Beleuchtungsquelle mit hoher Helligkeit, 5-stufige Einstellung
• ★Frontkamera: Farb-CMOS, dynamische und statische Pixel 2 Millionen /1920×1080, maximaler Blickwinkel 90°, 10x optischer Zoom, kombinierte rotierende Plattform: 180° nach oben und 180° nach unten, 60° nach links und rechts
• ★Hinterkamera: Farb-CMOS, dynamische und statische Pixel 3 Millionen /2304×1296, Blickwinkel 90°
• Stromversorgung: Einphasen-AC100~240V, 50/60Hz, Stromverbrauch ≤ 200VA
• Temperatur -10°C bis +50°C, Luftfeuchtigkeit ≤85%R.H.
• ★(Aufgewählt)Hochtemperaturfunktion:
• -10°C bis +50°C: Dauerbetrieb ohne spezielle Kühlung
• 50~150°C: vertikale, horizontale Aufhängung, Neigung, Handstand und andere Haltungen (gut), jede Arbeitszeit ≤3h @50~100°C, ≤2h @100~150°C, Abkühlintervall ≥1h;Horizontale Lage (die stärkste Backung), jede Arbeitszeit ≤ 2 Stunden bei 50 bis 100 °C, ≤ 1 Stunde bei 100 bis 150 °C, Abkühlintervall ≥ 1 Stunde.
• EAMT-Stärkemessungseinheit
  1. Funktionsmerkmale
• ★Keine Oberflächenpolierung, keine Korrosionsschutzbeschichtung und keine Rostdurchdringung und keine Kupplung.
• ★Die Dickenmessung kann Oberflächenkorrosion, Farbe, Korrosionsschutz und andere Beschichtungen mit einer Dicke von bis zu 4 mm durchdringen.Der vom Gerät angezeigte Dickewert von Metallgegenständen bedarf nicht der Berechnung der Beschichtungsdicke..
• ★Die Nichtperpendikularität der Messung (Wandler/Sonde zur Normallinie des zu prüfenden Objekts) beträgt bis zu ±25^o, was nach der Platzierung der Sonde weniger Senkrechtheit erfordert.
• Die Ergebnisse der Dickenmessung können in Form von digitalen Werten, A-Scans, zeitbasierten B-Scans, ★ und entfernungsbasierten B-Scans angezeigt werden.
• ★Mit Hilfe eines intelligenten Expertenalgorithmus gibt es drei Dickenmessmodi: automatischer Modus, manueller Modus mit einem einzigen Tor (Single Peak Method), manueller Modus mit zwei Türen (Peak-to-Peak Method).Es reduziert den Einfluss menschlicher Faktoren erheblich und vereinfacht die Betriebsschritte.
• Eingebettete Datenbank der Grundmaterial-Scherewellengeschwindigkeit und kann den Scherewellengeschwindigkeitswert anpassen.
  1. Technische Parameter
• Die Messung der Dicke: Genauigkeit 0,04 mm, Reichweite 2~120 mm (Stahl)
• ★Betriebsfreiheit / Abheben: ≤ 4 mm
• ★Messung nicht senkrecht (normal für den Wandler/die Sonde im Verhältnis zum zu prüfenden Objekt): ±25^o
• Schallgeschwindigkeitsbereich1000~9999 m/s, Anpassungsinkrement 1 m/s
• Torfunktion: automatisches Tor, manuelles Einzeltor, manuelles Doppeltor
• Elektromagnetische Ultraschallsonde: schwache oder weniger dauerhafte Magnete, die Magnetsaugung≤15N, kreisförmig Φ30× hohe 44mm, Gewicht≤80g
• Betriebstemperatur: -10°C bis +50°C
• Messanalysesoftware
• ★Gleichzeitige Anzeige der Dicke, A, Bscan Ergebnisse
• Direkt ausgestellte Prüfprotokolle, ★Durchmesserliste, um die Datenanalyse und -verarbeitung zu erleichtern
• Kompatibel mit dem Betriebssystem Win7~11 (32/64 Bit)

•

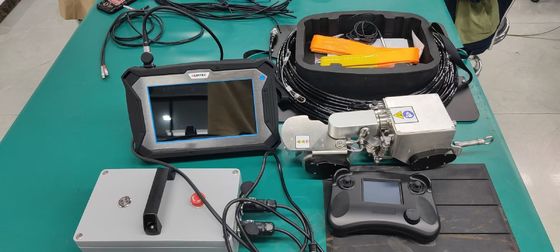

• 4.Verpackungsliste
• Testhost (PC und Software) 1 Satz
• TG-M70C Zwei-Rad-Magnet-Raucher

• (Video und Dicke-Messmodul enthalten) 1 Satz

• Stromversorgungs- und Steuerfach 1 Stück
• Steuerung 1 Stück
• Fehlermarkierungsmechanismus 1 Stück (optional)
• Prüfsteuerungskabel 1 Satz
• Standardprüfblock (Kirkelform aus Kohlenstoffstahl Φ20 × Dicke 10 mm) 1 Stück
• Andere Zubehörteile (magnetische Demontageplatten usw.)
• Sicherheitsseil-Rückfall-Verhinder 1 Stück
• Bedienungsanleitung1 Buch
• Fabrikprüfbericht1 Exemplar
• Antivibrationsförderbox1 Stück

•
