Oberflächenrauheitskontur-Graph-Profilometer-Testmaschine

1. Produktname: Integrierte Oberflächenrauheitsprofil-Maschine

2. Produktmodell: SRT-7150

3. Technische Parameter:

Hinweis: Die oben genannten technischen Parameter können an die tatsächlichen Bedürfnisse der Benutzer angepasst werden. Sie können sich gerne mit unseren Technikern über verschiedene Fragen beraten.

4. Hauptvorteile

• Seit Jahrzehnten auf Präzisionsmessungen spezialisiert!
• Durch ISO9001-Qualitätsmanagementsystemzertifizierung, Wissensmanagementsystemzertifizierung;
• Zertifizierung für nationale Vorteile im Bereich des geistigen Eigentums;
• Durch den Export der EU-CE-Zertifizierung;

l Produktdiversifizierung: Unterstützung der Kundenanpassung;

5. Gerätebeschreibung und Messbereich:

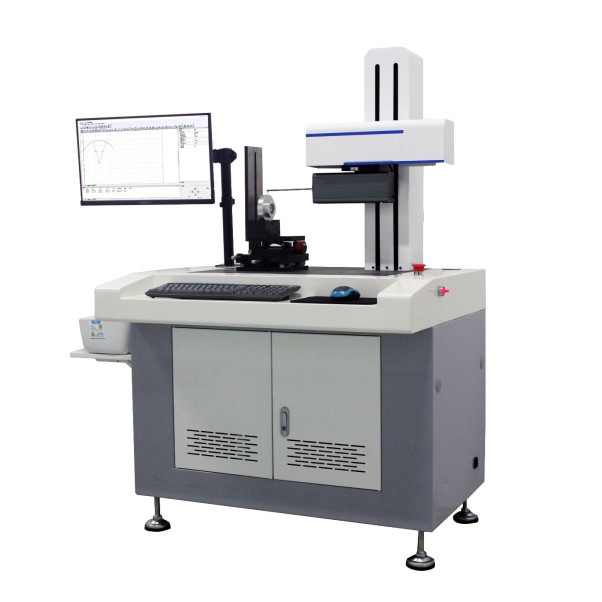

SRT-7150 ist ein integriertes Messmaschinengerät für Oberflächenrauheits- und Konturmessungen.

Die Oberflächenrauheit und das Profil verschiedener Werkstücke werden unter Verwendung eines hochpräzisen Gittermesssystems, einer hochpräzisen Schleifführungsschiene, eines hochleistungsfähigen berührungslosen Linearmotors, eines hochleistungsfähigen Rauheitsmessmoduls, einer hochleistungsfähigen Computersteuerungstechnologie und einer perfekten multifunktionalen Software gemessen und analysiert.

Das Gerät kann verschiedene Parameter verschiedener mechanischer Teile messen, wie z. B. ebene Linien- und Querschnittsprofilparameter, Oberflächenwelligkeitsparameter, Rauheitsparameter usw.

Es kann die Geradheit, Neigung, Winkelbearbeitung, Kreisbearbeitung (Abstand von der geraden Linie zur Tangentenlinie, Abstand vom Kreismittelpunkt zum Kreismittelpunkt, Radius des Bogens, Abstand vom Schnittpunkt zum Kreismittelpunkt, Abstand vom Kreismittelpunkt zur geraden Linie), Punktlinienbearbeitung (Abstand vom Schnittpunkt zur geraden Linie, Abstand vom Schnittpunkt zum Kreismittelpunkt, Schnittpunkt zweier gerader Linien, Abstand vom Schnittpunkt zum Schnittpunkt), logarithmische Kurve, Nutbreite, Nuttiefe, Nutkantenabstand, Nutmittenabstand, Neigung, horizontaler Abstand, vertikaler Abstand und andere Formparameter verschiedener Teile messen.

Es eignet sich für die Lagerindustrie, die mechanische Verarbeitung, die Automobilindustrie, die Motorradindustrie, Präzisionshardware, Präzisionswerkzeuge, Formen, Werkzeuge, optische Komponenten und andere Industrien.
