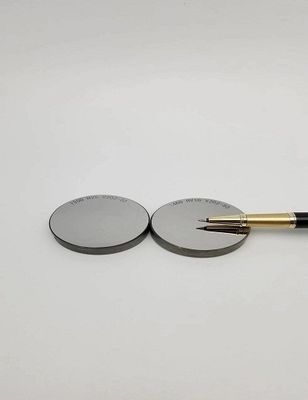

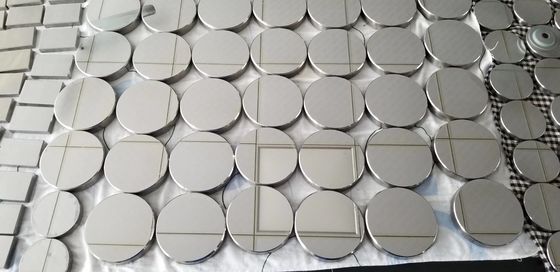

NDT Härteblöcke für Tisch-Brinell-Rockwell-Vickers-Härteprüfer

NDT-Härteblöcke für Bench-Typ Brinell-Rockwell-Vickers-Härtetester

Brinell-Härteblock.

• • Zweck: Es wird für die jährliche indirekte Überprüfung und Kalibrierung von Brinell-Härtetestern sowie für die zyklischen (täglichen) Prüfungen von Härtetestern verwendet.
  • Beschreibung: üblicherweise aus Aluminium für Härtewerte unter 200 Brinell. Die Oberfläche kann glänzend-poliert oder matt sein. Der Härteblock ist rechteckig mit Abmessungen von 150 mm x 125 mm x 16 mm,und ist in Brinell-Skalen zwischen 2 und 5 erhältlich..5/62,5 bis 10/3000, mit Härtewerten von etwa 70, 100, 150, 170, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650 HB.Es wird mit einem UKAS-Zertifikat gemäß ISO 6506 - 3 und ASTM E10 geliefert..

    Typ	Wertbereich
    - Ich weiß.	60 bis 70 HRC
    	35 bis 55HRC
    	20 bis 30 HRC
    	60 bis 70 HRA
    	70-85HRA
    	85 bis 95HRB
    	60 bis 70 HRB
    	45-55HRB(Kupfer)
    	30 bis 40 HRB (Kupfer)
    	90 bis 100 HRF
    	80 bis 90 HRF (Kupfer)
    Kunststoff Rockwell	70 bis 94HRE(Kupfer)
    	100 bis 120HRL(Kupfer)
    	85 bis 100 HRM(Kupfer)
    	114-125HRR(Kupfer)
    Oberflächliche Rockwell	88-92HR15N
    	74-82HR30N
    	45-55HR30N
    	45-55HR45N
    	85-91HR15T
    	70 bis 80 HR30T
    	54-72HR45T
    Brinell	150 bis 250HBW10/3000
    	150 bis 250HBW5/750
    	150-250HBW2.5/187. Das ist nicht wahr.5
    	75 bis 125HBW10/1000
    	75 bis 125 HBW5/250
    	75-125HBW2.5/62.5
    	250 bis 350HBW10/3000
    	250 bis 350HBW5/750
    	250-350HBW2.5/187. Das ist nicht wahr.5
    Vickers	700-800HV3
    	700-800HV5
    	700-800HV10
    	700-800HV30
    	700-800HV50
    	400 bis 600 HV5
    	400 bis 600HV10
    	400 bis 600 HV30
    	175-225 HV5



    Mikro-Vickers	700-800 HV1
    	700-800 HV0.5
    	700-800 HV0.3
    	700 bis 800 HV0.2
    	400 bis 600 HV0.2
    	400 bis 600 HV0.1
    	175-225 HV0.1
    	175-225 HV0.05

• Rockwell-Härteblock
  • Zweck: Wird zur Kalibrierung und Überprüfung der Genauigkeit von Rockwell-Härteprüfern verwendet.
  • Grundsätze: Bei der Rockwell-Härteprüfung werden verschiedene Eindrücker und Belastungen verwendet, um in die Oberfläche des Materials zu drücken.Durch Messung des Tiefenunterschieds der Vertiefung unter der Wirkung der Vorlast und der Gesamtlast, wird der Rockwell-Härtewert ermittelt. Der Härteblock liefert für diese Messung eine Standardreferenz für die Eindrückentiefe.
• Vickers-Härteblock
  • Zweck: zur Kalibrierung und Überprüfung von Vickers-Härteprüfern verwendet.
  • Grundsätze: Bei der Vickers-Härteprüfung wird ein Diamant-Eindringeinsatz mit einem Winkel von 136° zwischen den gegenüberliegenden Seiten verwendet, um die Probe zu drücken.Der Härtewert wird durch den Quotienten der Belastung geteilt durch die Eindringfläche dargestellt.Der Vickers-Härteblock hat einen bekannten Härtewert, und durch Vergleich der Eindrückungsgröße und Belastung des Härteblocks mit dem Standardwertdie Genauigkeit des Härteprüfers bewertet werden kann
