A/B-Scan Handheld High-Precision Digital Ultraschall Dicke Messgerät

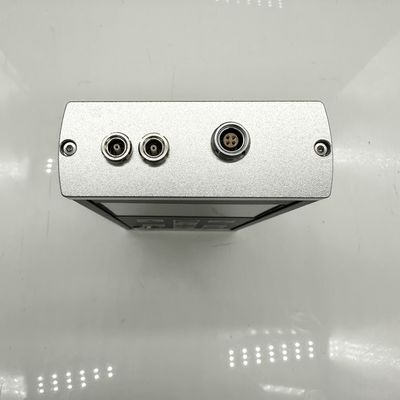

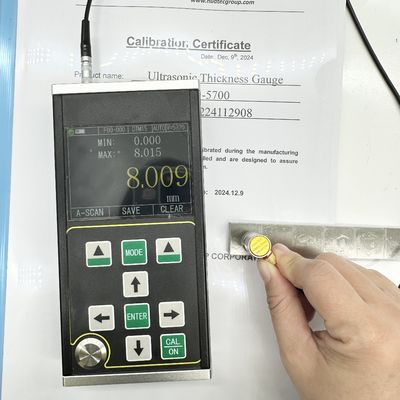

TG-5700 ist ein neuer Typ des handgeführten hochpräzisen digitalen Ultraschalldickenmessgeräts mit A/B-Scannen, das das Prinzip der Ultraschalldickenmessung basierend auf der Pulsreflexion anwendet.Es ist geeignet für die Messung der Materialdicke, die Ultraschallwelle in ihm mit konstanter Geschwindigkeit zu verbreiten und die Reflexion von seiner Rückseite erhalten kannDie Messlösung beträgt 0,001 mm und der Messbereich beträgt 0,15 mm (Stahl).
Dieses Produkt kann Platten und verarbeitete Teile präzise messen und andererseits den Verdünnungsgrad von Rohren und Druckbehältern in Produktionsanlagen nach Korrosion während des Gebrauchs überwachen.Es kann in Erdöl verwendet werden., chemische Industrie, Metallurgie, Schiffbau, Luft- und Raumfahrt, Energie und andere Bereiche.
Dieses Produkt entspricht den folgenden Normen: Kalibrierspezifikation für Ultraschalldickheitsmessgerät (JJF 1126-2004).
Hauptfunktionsmerkmale

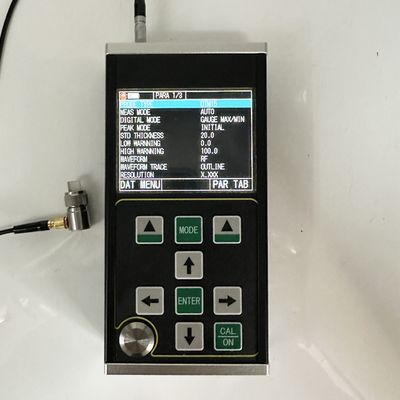

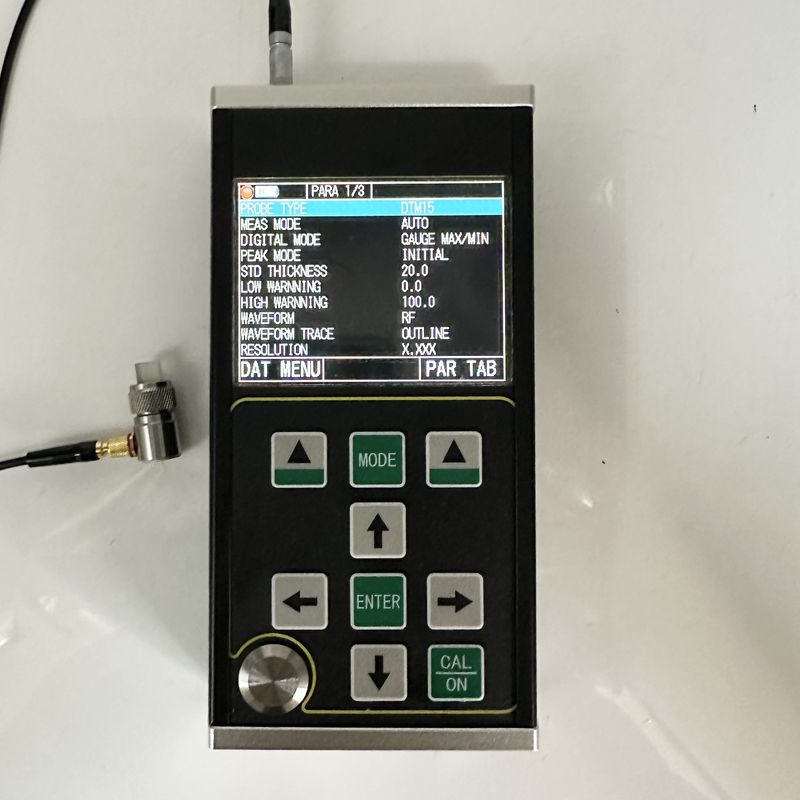

●Dieses Produkt verfügt über einen A-Scan-Modus, einen B-Scan-Modus und einen numerischen Anzeigemodus.
● Der Messbereich ist breit und die einzigartige "Mehrfach-Echo"-Technologie wird angewandt, um die Messung von ultradünnen Teilen mit einer Mindestmessdicke von 0,15 mm (Stahl) zu realisieren;
● Dieses Produkt kann die Dicke mit hoher Präzision messen, und die maximale Messlösung kann 0,001 mm erreichen; Die Wiederholungslösung kann ± 0,002 mm erreichen;
● Es verfügt über die Funktionen der durchdringenden Beschichtung und der Echo-zu-Echo-Messung, die zur Messung von Materialien mit Farbschicht und Beschichtung an der Oberfläche verwendet wird;
● Mehrere Messmodi: mb-e, E-E und me-e erfüllen die Messung herkömmlicher dicker Werkstücke; Der Dünnmodus ermöglicht die Messung dünner Teile;
● Zu den numerischen Modi gehören: konventioneller Dickewertmodus, Differenz/Reduktionsrate-Modus und Maximalwertmodus;
● Zwei Verstärkungsmodi: automatische Verstärkung / manuelle Verstärkung;
● Man kann manuelles und automatisches Herunterfahren mit Energieeinsparungsfunktion einstellen;
● Es unterstützt eine Vielzahl von Sonden, darunter eine doppelkristalline Sonde und eine einzelkristalline Sonde, und unterstützt bis zu 20 MHz hohe Frequenzsonde;
● Es unterstützt den Massenspeicher und kann 100000 Dickewerte, 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern;
● Ein großes 3,5-Zoll-TFT-LCD-Display in Farbe mit einer hochauflösenden Auflösung von 320x240 (QVGA);
● Es verfügt über eine Vielzahl von Kalibriermethoden, unterstützt die Kalibrierung in einem Punkt, die Kalibrierung in mehreren Punkten und die manuelle Kalibrierung,und kann gleichzeitig die Schallgeschwindigkeit und die Nullposition kalibrierenEs unterstützt die Korrektur des V-Pfades der doppelten Kristallsonde.
● Es unterstützt die Umwandlung von Metrischem und Britischem System; es kann zwischen Millimeter- und Zoll-Einheiten wechseln;
● Es unterstützt die Englischdarstellung.
Anwendbare Materialien
Es eignet sich zur Messung der Dicke von Metallen (wie Stahl, Gusseisen, Aluminium, Kupfer usw.), Kunststoffen, Keramik, Glas, Harz, Glasfasern und anderen guten Ultraschallleitern.
Grundprinzipien
Das Prinzip der Ultraschalldickenmessung ist ähnlich wie bei der Lichtwellenmessung. Der vom Sonden ausgestrahlte Ultraschallpuls erreicht das gemessene Objekt und verbreitet sich im Objekt.Wenn es die Materialoberfläche erreichtDie Dicke des gemessenen Materials wird durch genaue Messung der Ultraschallverbreitungszeit im Material bestimmt.
Spezifikationsparameter
*Anmerkung: Das Unternehmen behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen.
| Artikel 1 |
TG-5700 |
| Probeart |
Einzelkristallene Sonde / Doppelkristallene Sonde |
| Messbereich(aus Stahl mit einem Gehalt an Stahl von 45*) |
0.15 mm 1800 mm |
| Stabilität der Indikation |
Es werden Null-Kreuzungstechnologie und Mehrfach-Echo-Technologie angewendet, um sicherzustellen, dass der Dicke-Messwert nicht durch die Echo-Stärke, den Materialdämpfungskoeffizienten, den Gewinn und die Torhöhe beeinflusst wird.und hat eine hohe Messstabilität und -zuverlässigkeit. |
| Messfrequenz |
4 Hz,8Hz, 16Hz |
| Entschließung |
0.1 mm,00,01 mm,0.001mm(0.01 Zoll,0.001 Zoll,0.0001 Zoll) |
| Genauigkeit |
0.001 mm |
| Impulsgenerator |
Die negative Quadratwellenemission wird übernommen, und die Pulsbreite und Spannung werden automatisch mit der Sonde abgestimmt. |
| Schallgeschwindigkeitsbereich |
400-19999 m/s |
| Kalibrierblock |
4 mm(Stahl) |
| Automatisches Herunterfahren |
Man kann 5 Minuten, 10 Minuten, 20 Minuten und manuelle Abschaltung wählen. |
| Kalibrierung der Sonde |
Ein-Punkte- und Mehrpunkte-Kalibrierung |
| Gewinn |
Automatische Steigerungskontrolle, manuelle Steigerungskontrolle |
| Gewinnbereich |
0 bis 70 dB |
| Erkennungsmodus |
Funkfrequenz (RF), positive Halbwelle (POS), negative Halbwelle (NEG), volle Welle (FULL) |
| Messmodus |
(1) MB-E: Messmodus, der auf der Übergangszeit vom ersten Echo bis zum ersten Echo unten beruht; (2) E-E: Messmodus der Penetrationsbeschichtung, das beliebige Echo Em-En ist optional; (3) ME-E:Multipler Echomessmodus; (4) THIN: Dünnwandmessmodus; |
| Numerischer Modus |
Der Wert der Dicke, der Differenz-/Reduzierungsrate, der Maximal-/Minimalwert |
| A-Scan-Modus |
Erhältlich |
| B-Scan-Modus |
Erhältlich |
| Angabe der Kupplung |
Erhältlich |
| Angabe der Batterie |
Erhältlich |
| Sprache |
Englisch |
| Einheit |
mm/Zoll |
| Menübetrieb |
Erhältlich |
| Funktion der Software |
Dynamische Gate-Einstellung, Blank-Einstellung (Blank), Echo-Blank-Einstellung (E-Blank), Echo-Einfrieren, Echo-Translation und Skalierung |
| Speicherfunktion |
Es kann 100.000 Dicken (100 Gruppen, 1000 in jeder Gruppe), 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen gleichzeitig speichern. |
| Upgrade des Hostprogramms |
Erhältlich |
| Anzeige |
3.5 "QVGA (320 × 240) Farbbildschirm mit TFT-LCD |
| Datenübermittlung |
Es unterstützt die serielle Kommunikation mit RS-232 und USB zur Datenübertragung an den Computer. |
| Betriebstemperatur |
-10°C+50°C; bei besonderen Anforderungen kann er -20°C erreichen; |
| Betriebsspannung |
Wir benötigen vier AA-Batterien, wenn der Strom unzureichend ist, gibt es eine Niederspannungsanzeige. |
| Gesamtgröße |
20 x 100 x 36 (mm) |
| Gesamtgewicht |
310 g ((ohne Batterie) |
| Batterie |
4 Stück trockene AA-Batterie |

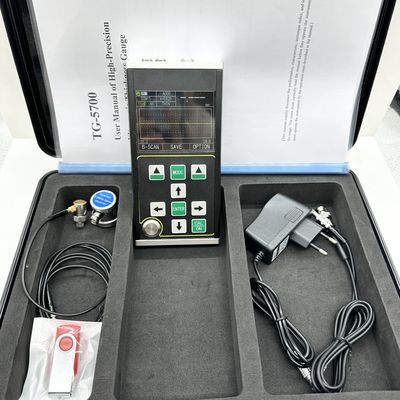

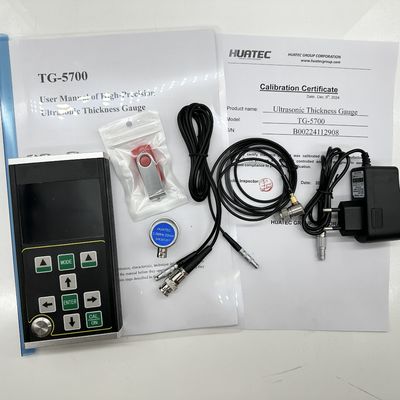

Standardlieferung
Hauptgerät TG-5700 1 stück
2.5M Φ20 Ein-Element-Wandler, Prüfbereich 4-1800mm 1pc
Flasche mit Koppelpflanze 1pc
1 Stück
Gebrauchsanleitung 1pc
Kalibrierzertifikat 1 Stück
Zusätzliches Zubehör
Verschiedene Sonden mit unterschiedlicher Frequenz, einzelne Sonden mit einer Dicke von 8 mm/10 mm/12 mm und Sonden mit Ultraschalldicke
Verschiedene Schritt-Keilblöcke
PC-Daten-Software
Verpackung
Verpackung: Standardpaket für die Ausfuhr, Kanton
Optionale Sonde:
| TS400 Doppelkristallsonde |
10 MHz |
5 mm |
0.5-50 mm |
| TS500 Doppelkristallsonde |
5 MHz |
5 mm |
1.0-65 mm |
| TS510 Doppelkristallsonde |
5 MHz |
10 mm |
1.0-500 mm |
| DTM15 Einkristallsonde |
15 MHz |
6 mm |
0.15-22,5 mm |
| DTM7.5 Einkristallsonde |
7.5 MHz |
6 mm |
0.5-22.5 mm |
| DTM10 Einkristallsonde |
10Mh |
6 mm |
00,3-22,5 mm |
| DTM5 Einkristallsonde |
5M |
6 mm |
1.0-22,5 mm |
| BD510 Einkristallsonde |
10Mh |
10 mm |
1-1000 mm |
| BD212 Einkristallsonde |
2MHz |
12 mm |
4 bis 1800 mm |
| Doppelkristallene Sondenkabel |
|
| Einfachglassonde |
|
Spezifikationsparameter
