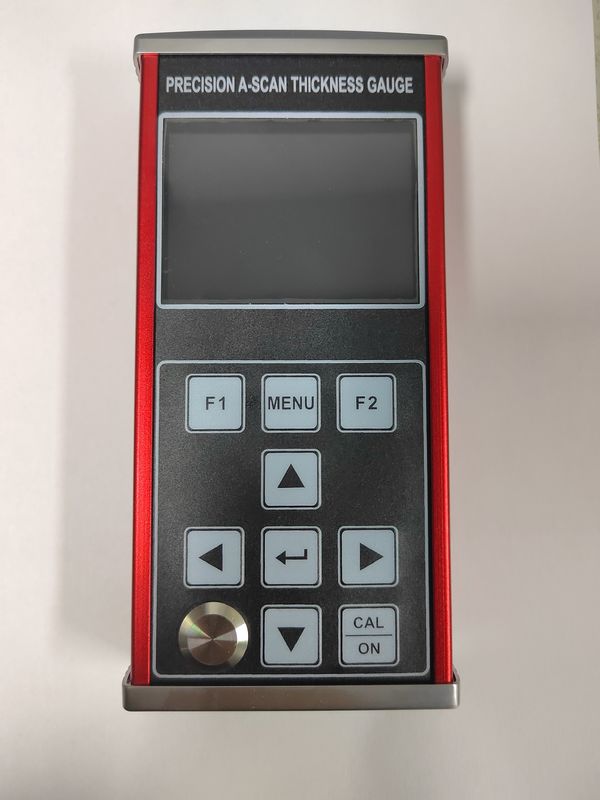

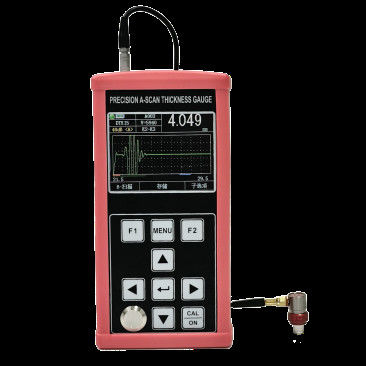

HUATEC Nichtmetallischer Ultraschall-Betonbeschichtungsdickenmesser TG-6200

TG-6200 Handheld Ultraschall-Beschichtungsdickenmessgerät für nichtmetallische Materialien

Handheld-Beschichtungsdickenmessgerät für nichtmetallische Materialien mit numerischer Anzeige und A/B-Scan-Funktion. Das Prinzip der Impulsreflexions-Ultraschall-Dickenmessung ist anwendbar für die Messung von ultradünnen Folienmaterialien oder Beschichtungsdicken, die Ultraschallwellen mit konstanter Geschwindigkeit ausbreiten lassen und von ihrer Rückseite reflektiert werden können. Die Messauflösung beträgt 0,001 mm, der Messbereich ist bis zu 0,02 mm dünn, und die Dicke der Beschichtung und des Substrats kann gleichzeitig gemessen werden.

Dieses Produkt kann in der Erdöl-, Chemie-, Metallurgie-, Schiffbau-, Luft- und Raumfahrt-, Energie- und anderen Bereichen eingesetzt werden.

Hauptfunktion

* Großer Messbereich, minimale Messdicke, Beschichtung 20 um, maximale Messdicke 1800 mm;

* Hochpräzise Dickenmessung, höchste Messauflösung bis zu 0,001 mm; Wiederholgenauigkeit bis zu ±0,002 mm;

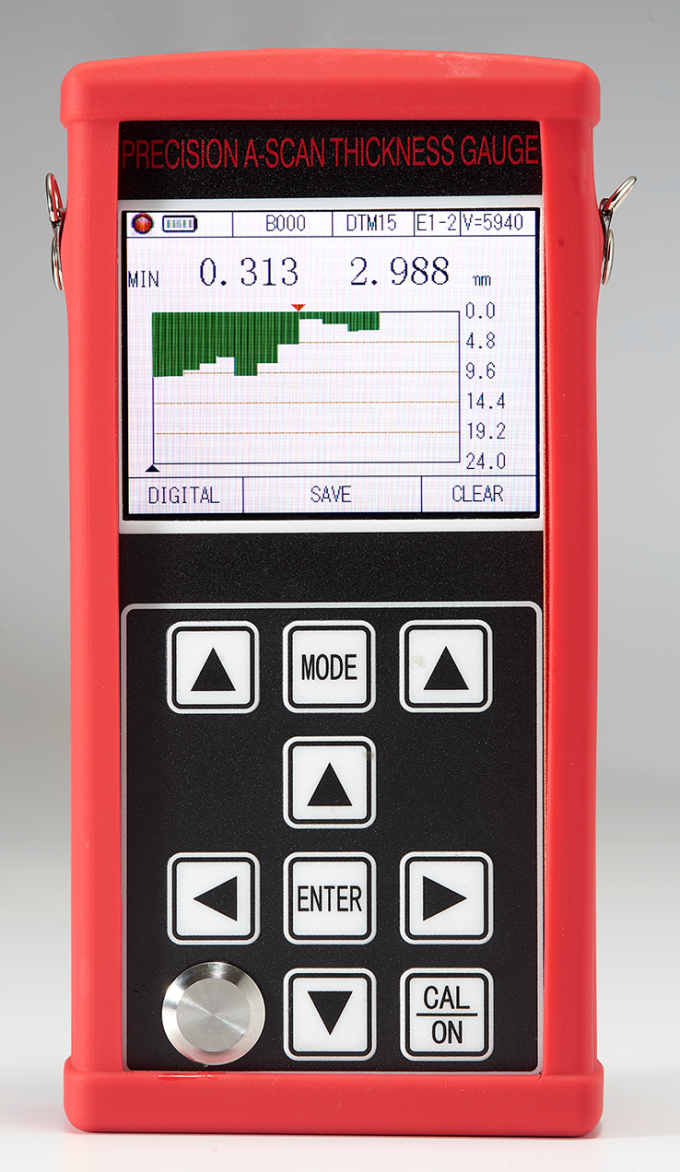

* A-Scan-Modus, B-Scan-Modus, numerischer Anzeigemodus;

* Mit Durch-Beschichtungs- und Echo-zu-Echo-Messfunktionen zur Messung von Materialien mit Farbe und Beschichtungen auf der Oberfläche;

* Die Beschichtungs- und Farbschicht auf einigen Verbundwerkstoffen kann entsprechend der unterschiedlichen Schallgeschwindigkeit des Materials erkannt werden, und die Dicke jeder Schicht von mehr als 10 Mehrschichtmaterialien kann gleichzeitig gemessen werden, und der Dickenwert jeder Schicht kann unter demselben Echo umgeschaltet werden;

* Eine Vielzahl von Messungen: THIN, MB-E, E-E, Automatikmodus zur Messung konventioneller dicker Werkstücke; THIN E-E-Modus für dünne Beschichtungsmessungen;

* Numerische Modi umfassen den konventionellen Dickenwertmodus, den Differenz-/Reduktionsratenmodus und den Maximalwertmodus;

* Verstärkungsmodus: automatische Verstärkung/manuelle Verstärkung;

* Manuelles Herunterfahren und automatisches Herunterfahren können eingestellt werden, mit Energiesparfunktion;

* Kann eine Vielzahl verschiedener Spezifikationen von Sonden, Zwillingssonden und Einkristallsonden verwenden, bis zu 20 MHz Hochfrequenzsonden unterstützen;

* Unterstützt große Speicherkapazität, kann gleichzeitig 100.000 Dickenwerte, 500 Gruppen von A-Scan-Wellenformen und 500 Gruppen von B-Scan-Wellenformen speichern;

* Verfügt über eine Vielzahl von Kalibrierungsmethoden, unterstützt Einpunktkalibrierung, Mehrpunktkalibrierung und manuellen Kalibrierungsmodus, kann gleichzeitig die Schallgeschwindigkeit und die Sonden-Nullposition kalibrieren; Unterstützt V-Pfad-Kalibrierung.

* Imperiale Umrechnung; Millimeter und Zoll können umgeschaltet werden;

* Chinesische und englische Anzeige;

Anwendbares Material

Messen Sie die Beschichtungsdicke auf Metall- und Nichtmetall- (Glas, Verbundwerkstoffe, Kunststoff, Beton, Holz usw.) Substraten

Geeignet zur Messung der Dicke von Metallen (wie Stahl, Gusseisen, Aluminium, Kupfer usw.), Kunststoffen, Keramik, Glas, Harz, Glasfaser und anderen guten Ultraschallleitern.

Das Prinzip der Impulsreflexions-Ultraschall-Dickenmessung ist anwendbar für die Messung von ultradünnen Folienmaterialien oder Beschichtungsdicken, die Ultraschallwellen mit konstanter Geschwindigkeit ausbreiten lassen und von ihrer Rückseite reflektiert werden können.

Spezifikationsparameter
