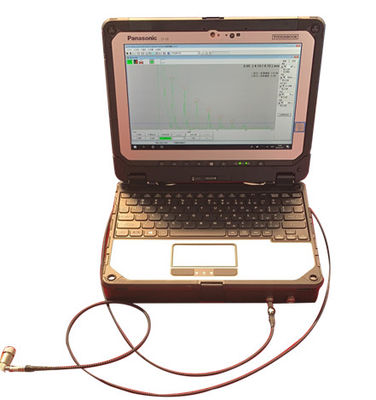

HFD-SW30 Ultraschallprüfsystem für Automobil-Schweißpunkte

Technische Parameter

1. Lagertemperatur: -51+ 71 ° C

2. Betriebstemperatur: -29+ 63 ° C

3. Außenabmessungen: 25 × einhundertdreiundachtzig × 85 mm

4. Gewicht: ca. 1,98 kg

5. Schutzart: Erfüllt den US-Militärstandard MIL-810G und die wasserdichten und staubdichten Schutzarten erreichen den IP65-Standard

Stoß-/schlagfest/breit temperaturbeständig, bestanden den 120-cm-Falltest, Tastatur wasserdicht

6. Stoßfestigkeit: maximal 0,15 Gramm/11 Millisekunden, gemäß IEC60068-2-27-Standard

7. Vibrationsfestigkeit: 5-150 Hz, maximal 2 Gramm, 1 Oktave pro Minute, gemäß IEC60068-2-6Fc-Standard

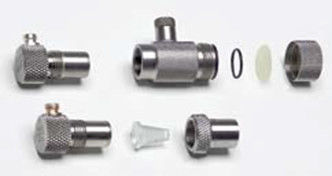

8. Sondenanschluss: LEMO 00 oder Microdot

9. Geräte-Eingangs-/Ausgangsschnittstelle: Erweiterungsbus-Anschluss

10. Stromanschluss: Netzteil

11. USD: 3.0

12. Betriebsnetzteil Betriebsspannung: 5V DC, bereitgestellt über die integrierte Schnittstelle des Computers

13. Encoder-Stromversorgung: externe Stromversorgung 100-230 Volt; Wechselstrom; Maximale Leistung 5W

14. Stromverbrauch: maximaler Stromverbrauch 2,5W

15. Ultraschall-Impulstyp: scharfer Wellenimpuls

16. Wiederholfrequenz PRF: Maximalwert 1000 Hz, 3 Modi (abhängig vom Kalibrierbereich), kontinuierlicher Einstellbereich 8-1000 Hz, diskontinuierliche Impulsfolge, Anregungsspannung: maximal 400 V

17. Ladekondensator: 1 nF, 220 pF

18. Anstiegszeit der Startwelle:<15nS

19. Ni: 50 Ohm, 1000 Ohm

20. Sondenmodus (TR): Ein/Aus, Durchdringung

21. Kalibrierbereich einstellen und bewerten: Minimum 0-2,5 mm, 0-0,1 Zoll (in Stahl); Maximum 0 bis 9700 mm, 0 bis 381 Zoll (in Stahl)

22. Schallgeschwindigkeitsbereich: 500~15000 m/s, 0,02~0,59 "/ μ S; Verfügt über eine vollständige und editierbare Materialliste

23. Impulsversatz: -10~1500 mm; - 0,39~50 "(in Stahl)

24. Sondenverzögerung: 0~100 μ S

25. Frequenzbereich: 0,5~20 MHz (-3 dB); 4 Filter

26. Wiederholfrequenzbereich: 1-1000 Hz; Automatisch oder manuell einstellbar

27. Verstärkung: 110 dB, einstellbarer Schritt 0,5/1/2/6 dB

28. Arbeitsmodus: Impulsreflexionstyp, Doppelquarz, wobei letzterer durchdringt

29. Erkennung: Vollwelle, positive Halbwelle, negative Halbwelle, HF-Funkfrequenz (maximal 150 mm/5,9 "in Stahl)

30. Unterdrückung: 0-90 % linear

31. DAC/TCG: DAC hat maximal 16 Datenpunkte (Referenzreflektor), einen Dynamikbereich von 37 dB und eine maximale Steigung von 6 dB/ μ S; 3 einstellbare Kurven; Konvertierbar in den TCG-Modus (Zeitverstärkungskorrektur) (horizontale Aufzeichnungsschwelle); Erfüllt nationale und internationale Teststandards

32. DGS: DGS zeichnet die effektive äquivalente Reflexionsgrößenkurve aller Sonden mit DGS-Funktion auf; Kann als DAC oder TCG eingestellt werden; Die Bewertungsmethode kann als dB-Wert in Bezug auf die Kurve, den äquivalenten Durchmesser oder das Bewertungsniveau (JIS) angezeigt werden; Schallgeschwindigkeitsdämpfung und -übertragungskorrektur; Referenzreflektoren können als Flachbodenlöcher, horizontale Löcher oder große flache Böden ausgewählt werden

33. Überwachungsgate: 2 unabhängige Überwachungsgates, wobei die Gatebreite den maximalen Kalibrierbereich überschreitet; Die Bewertung basiert auf A-Scan; Gate-Alarm: geschlossen, synchron, asynchron; Logik: und/oder akustischer Alarm

34. Entfernungsmessung: Es kann die Entfernung zwischen der Wellenseite oder dem Peak des Echos in einem unabhängigen Gate (A-Gate oder B-Gate) und dem Nullpunkt messen; Oder messen Sie die Entfernungsdifferenz zwischen den Echos zwischen den Gates: Gate B - Gate A

35. Messauflösung: Der maximale Schallweg/Grad über die Zeit beträgt 12,6 mm: 0,01 mm; Oder 0,2 % der Vollbildbreite

36. Vertikale Auflösung: 0,5 % der Vollbildhöhe oder 0,2 dB

37. A-Scan-Digitalisierung: 1024 × 1024 Pixel

38. Anzeige einfrieren: statisches A-Scan-Einfrieren, dynamisches A-Scan-Einfrieren (Peak, dynamisches Echtzeitsignal), mit einer durchschnittlichen Einfrierung von 2-3 Zyklen von Ultraschallimpulsen

39. Echovergleich: gleichzeitige Anzeige des aktuellen dynamischen Signals und des zugegriffenen A-Scan-Signals

40. Sprache: Deutsch, Englisch, Französisch, Spanisch, Chinesisch, Japanisch

41. Einheit: Millimeter, Zoll, subtil

42. Datenspeicherung: Die Datenbank kann Instrumenteneinstellungen, Testaufgaben und Testergebnisse speichern und verwalten; Einschließlich A-Scan, DAC und Textanmerkung; Und importieren Sie Microsoft Excel-Tabellen; Die Speicherkapazität ist durch die Größe der Festplatte begrenzt.
