25 m Detektionssteuerungskabel Magnetische Korrosionsdicke-Messung mit Messgeschwindigkeit von 16 bis 1 mal/s

Magnetisches Kriechkorrosions-Dickenmesssystem

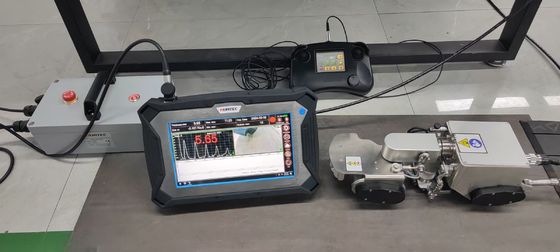

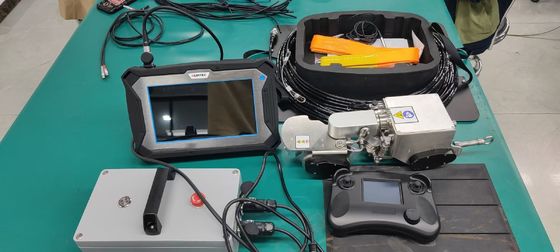

1. Konfiguration

2. Kurze Einführung

• Dieses System benötigt kein Gerüst, keine Notwendigkeit, die Antiseptikschicht zu polieren, ohne jegliches Kopplungsmittel. Es kann eine schnelle Erkennung der Wanddickenkorrosion in großer Höhe durch ein Fernbedienungssystem realisieren.
• Unter Verwendung des hochfesten Permanentmagnetrads aus Seltenerdmaterialien fällt es auch bei einem unerwarteten Stromausfall nicht von der erfassten Oberfläche. Es kann horizontale, vertikale und umgekehrte Mehrfachbewegungen auf der Oberfläche ferromagnetischer Komponenten ausführen.
• Installieren Sie eine elektromagnetische Ultraschall-Dickenmesssonde zur schnellen Untersuchung und Positionierung gegen Wandschäden
• Genaue Abtastung des Bereichs zur Prüfung der Dickenkorrosion.
• Passende A-Scan- und B-Scan-Anzeige
• Ausgestattet mit einer Videokamera, kann die Videosituation der inspizierten Oberfläche rechtzeitig beobachtet werden.
• Das Fernbedienungssystem zur Steuerung der Abtastrichtung, und es kann die Abtastrichtung voreingestellt werden.

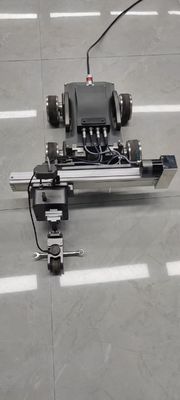

3 Zwei-Rad-Magnetraupen-Eigenschaften

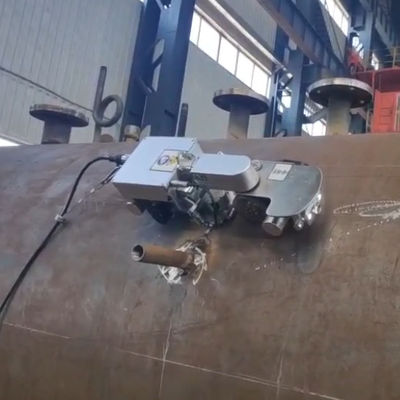

Die Zwei-Rad-Magnetraupe ist ein fortschrittliches Instrument, das eine Vielzahl von zerstörungsfreien Prüfgeräten tragen kann. Derzeit hat es eine große Anzahl von Erfahrungen vor Ort in vielen Bereichen wie Petrochemie, Sonderprüfungen von Töpfen und Elektrizität gesammelt. Es kann elektromagnetischen Ultraschall am Boden des Rohrs, des Biegers oder der drei Verbindungen und anderen Korrosions- und Erosionsbereichen tragen, um eine Inspektion oder B-Scan-Dickenmessung durchzuführen, das Branchenfeld nennt es Experten für die Rohrohrkorrosionserkennung

Die Zwei-Rad-Magnetraupe hat folgende Eigenschaften: kompakte Struktur, hohe Flexibilität, magnetische Saugkraft, hohe Steuerpräzision, fortschrittliche Erkennungstechnologie, kompatible Videoerkennung und einzigartiger Sondenhebe-Mechanismus. Für die automatische Erkennung von Korrosion an Rohren, Behältern und Platten


1) Kompakte Struktur und hohe Flexibilitä

Das kompakte und exquisite Design ermöglicht es, Korrosionserkennungen für verschiedene Arten von ferromagnetischen Rohren und Behältern einfach durchzuführen. Magnetische Räder sind 350 mm (Länge) × 140 mm (Breite) × 130 mm (Höhe) und wiegen weniger als 5,5 kg. Die einzigartige Zwei-Rad-Struktur ermöglicht es, sich frei auf Rohren mit einem Minimum von 100 mm zu bewegen. Der minimale Wenderadius beträgt 400 mm und der Bogen mit einem minimalen Biegeradius von 100 mm kann problemlos passiert werden. Daher wurde der Umfang der Zwei-Rad-Magnetkriechbewegung und -abtastung stark erweitert.

2) Magnetische Saugkraft super

In Bezug auf das Design werden Magnete aus magnetischen Seltenerdmaterialien verwendet, um hochfeste Permanentmagnete in zwei Runden magnetischer Steigungen herzustellen. Selbst bei einem versehentlichen Stromausfall besteht keine Gefahr, dass der Fahrzeugkörper von der erfassten Oberfläche fällt. Daher kann die Zwei-Rad-Magnetraupe sicher horizontale, vertikale und umgekehrte Haltungsscans durchführen. Die maximale vertikale Belastung der Zwei-Rad-Magnetraupe beträgt 5 kg, was bedeutet, dass sie keine vertikale Bewegung beeinträchtigt, wenn ein Gewicht von 5 kg gezogen wird.

3) Hohe Steuergenauigkeit

Die Geschwindigkeit der Zwei-Rad-Magnetraupe beträgt 0-6 m/Minute und kann mit konstanter Geschwindigkeit vorwärts fahren. Durch den Präzisionsgeber kann die Funktion des Einstellens des Erkennungsabstands erreicht werden, wodurch die Erkennungsanforderungen des Benutzers besser erfüllt werden können. Wenn der Kunde beispielsweise alle 50 mm an einem Punkt auf der Rückseite des Biegers einen Abstandserkennungsprozess durchführen muss: Der Controller kann programmiert werden, und die Zwei-Rad-Magnetsteigung kann alle 50 mm betrieben und inspiziert werden. Verbessern Sie die Effizienz und Genauigkeit der Erkennung.

1 Technische Parameter

l ★Erkennungssteuerkabel:25m

l ★Der minimale Krümmungsradius auf der Oberfläche des Objekts wird gemessen: die Längsachse≥50mm und der Umfang≥125mm

l Dickenmessung: Genauigkeit 0,04 mm, Bereich 2~120 mm (Stahl)

l ★Arbeitsabstand / Abheben:≤4mm

l ★Messabweichung (normal zum Wandler/Sonde relativ zum Prüfobjekt):±25^o

l Anregungsfrequenz: 3,0~5,0 MHz, Messgeschwindigkeit: 16~1 Mal/s

l Schallgeschwindigkeitsbereich: 1000~9999 m/s, Einstellschritt: 1 m/s

l Gate-Funktion: automatisches Gate, manuelles Einzel-Gate, manuelles Doppel-Gate

l ★Videoüberwachung: sowohl die vordere als auch die hintere Sicht mit zwei Kameras, dynamische und statische Pixel sind 3 Millionen / 2304×1296

l Magnetsonde bei normaler Temperatur: schwache oder weniger Permanentmagnete, die magnetische Saugkraft≤15N, kreisförmig Φ30× hoch 44mm, Gewicht≤80g

l ★Größe und Gewicht des Kriechgeräts (ca.): L380×B130×H120mm, 6kg

l Arbeitstemperatur: -10~+50℃

2 Messanalyse-Software

l Gleichzeitige Anzeige von Dicke, A-, B-Scan-Ergebnissen

l Gibt direkt einen Testbericht aus, ★ Dickenwertliste, um die Datenanalyse und -verarbeitung zu erleichtern

l ★Kompatibel mit Win7/10 (32/64 Bit) Betriebssystem
