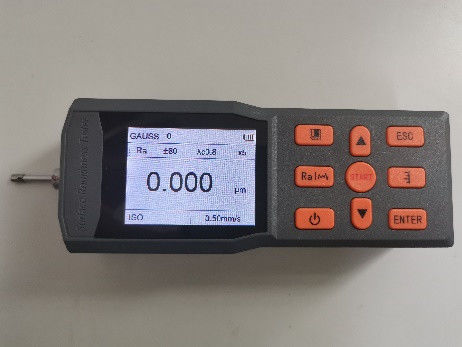

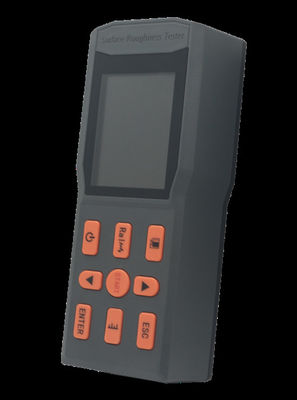

SRT-6450 Handheld Digitales Display Oberflächenrauheitsmessgerät
1. Produktübersicht
Dieses Oberflächenrauheitsmessgerät ist ein Handgerät, das für Produktionsumgebungen und mobile Messanforderungen geeignet ist. Es kann die Oberflächenrauheit verschiedener bearbeiteter Teile messen, die entsprechenden Parameter basierend auf den ausgewählten Messbedingungen berechnen und alle Messparameter und Konturgrafiken auf dem Display anzeigen. Dieses Instrument kann die Hauptparameter der neuesten internationalen Standards messen und hält sich vollständig und strikt an internationale Standards. Die Messparameter entsprechen der nationalen Norm GB/T3505 "Geometrische Produktspezifikationen - Terminologie, Definitionen und Oberflächenstrukturparameter der Oberflächenstrukturkonturmethode" und sind mit den Standards der Vereinigten Staaten, Deutschlands, Japans, des Vereinigten Königreichs und anderer Länder kompatibel. Es ist für verschiedene bearbeitete Teile, mechanische Verarbeitungsindustrien, Inspektion, Wareninspektion und andere Abteilungen geeignet, insbesondere für die Vor-Ort-Inspektion großer Werkstücke und Produktionslinien sowie für die externe Verifizierung durch Inspektions-, Mess-, Wareninspektions- und andere Abteilungen, ohne die Werkstücke zu beschädigen.
Messbarer Werkstückbereich: Ebene, äußere zylindrische Oberfläche, konische Oberfläche, Innenloch, Nut, gekrümmte Oberfläche usw. (Spezielle Oberflächen müssen mit geeigneten Sensoren gemessen werden).
2. Technische Parameter
| Name |
Inhalt |
| Messbereich |
Z-Achse (vertikal) |
200μm； |
| X-Achse (horizontal) |
17,5 mm (0,71 Zoll)； |
| Auflösung |
Z-Achse (vertikal) |
0,002μm±20μm； |
| 0,004μm±40μm； |
| 0,008μm±80μm； |
| Artikel |
Parameter |
Ra Rz Rq Rt；
Rp Rv R3z R3y Rz(JIS)；
Rs Rsk Rku Rsm Rmr；
|
| Standard |
ISO4287 Internationaler Standard ANSI B46.1 Amerikanischer Standard
DIN4768 Deutscher Standard JIS B601 Japanischer Standard
|
| Grafik |
Unterstützungsverhältnis-Kurve, Rauheit, Filterwellenform |
| Filter |
RC,PC-RC,Gauss,D-P； |
| Abtastlänge (lr) |
0,25,0,8,2,5； |
| Bewertungslänge (ln) |
Ln=lr×n n=1～5； |
| Sensor |
Messprinzip |
Verschiebungsdifferenz-Induktor |
| Abtastnadel |
Natürlicher Diamant, 90 Konuswinkel, Spitzenhalbjin 5μm; |
| Kraftmessung |
＜4mN； |
| Führungs Kopf |
Hartmetall, Gleitrichtungsradius 40 mm; |
| Gleitgeschwindigkeit |
lr=0,25 ,Vt=0,135mm/S； |
| lr=0,8 , Vt=0,5mm/S； |
| lr=2,5 , Vt=1mm/S； |
| Rücklauf ,Vt=1mm/S; |
| Anzeige Genauigkeit |
0,001μm； |
| Anzeigefehler |
±(5nm+0,1A)A: Der Standardwert des Mehrlinienvorlagenparameters Ra |
| Anzeigevariabilität |
Nicht mehr als 3%; |
| Restkontur |
Nicht größer als 0,01μm; |
| Stromversorgung |
Eingebauter Lithium-Akku, geladen mit DC5V, 2000mA Ladegerät; |
| Äußere Abmessungen |
156mm×61mm×45mm； |
| Gewicht |
Ungefähr 450g |
| Arbeitsumgebung |
Temperatur: -20℃ bis 40℃ Luftfeuchtigkeit: < 90%RH |
| Lager- und Transportumgebung |
Temperatur: -40℃ bis 60℃ Luftfeuchtigkeit: < 90%RH |
| Optionales Zubehör |
Gekrümmter Oberflächensensor, Kleinlochsensor, Tiefnuten-Sensor, Verlängerungsstange, Adapterstange, 200 mm Messplattform, 300 mm Marmor-Messplattform |
3. Funktionale Merkmale
*Es verfügt über ein integriertes mechanisches und elektrisches Design, ist kompakt, leicht und einfach zu bedienen.
*Der ARM+DSP-Chip wird für die Steuerung und Datenverarbeitung verwendet und zeichnet sich durch hohe Geschwindigkeit und geringen Stromverbrauch aus.
*Multi-Parameter Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Ein großer Messbereich von 200μm.
*320*240 Farbbildschirm, digitale/grafische Anzeige; Hervorhebung ohne Betrachtungswinkel;
*Die Anzeige ist reich an Informationen, intuitiv und kann alle Parameter und Grafiken anzeigen.
*Kompatibel mit mehreren nationalen Standards wie GB, ISO, DIN, ANSI und JIS;
*Es ist mit einem eingebauten wiederaufladbaren Lithium-Ionen-Akku und einer Ladekontrollschaltung ausgestattet, die eine hohe Kapazität und keinen Memory-Effekt aufweist.
*Es gibt ein Symbol, das die verbleibende Akkuleistung anzeigt, um die Benutzer aufzufordern, rechtzeitig aufzuladen.
*Es kann die Ladevorgangsanweisungen anzeigen, so dass der Bediener jederzeit den Ladezustand kennt.
*Die kontinuierliche Arbeitszeit beträgt mehr als 8 Stunden;
*Super-Kapazität Datenspeicherung, in der Lage, 100 Datensätze zu speichern;
*Aufzeichnen und Speichern von Messdaten;
*Zuverlässige Anti-Motor-Blockier-Schaltung und Software-Design;
*Anzeigen von Messinformationen, Menüaufforderungsinformationen und verschiedenen Aufforderungs- und Erläuterungsinformationen wie Ein-/Ausschalten.
*Ergonomisches Gehäusedesign, robust, kompakt, tragbar und hochzuverlässig;
*Es kann für die Echtzeitdaten- und historische Datenübertragung an einen Computer angeschlossen werden.
*Die Kalibrierungs-Musterblöcke verwenden optische Glassubstrate, die eine hohe Präzision aufweisen, nicht leicht zerkratzt werden und eine lange Lebensdauer haben.
*Optionales Zubehör umfasst Sensoren für gekrümmte Oberflächen, Sensoren für kleine Löcher, Sensoren für tiefe Nuten, Messplattformen, Sensorhülsen, Verlängerungsstangen usw.
