Konfigurationsschema für das System zur Kalibrierung mittelfrequenter Vibrationen
1. Allgemeine Beschreibung
Das System ermöglicht hauptsächlich die automatische/manuelle Kalibrierung der Empfindlichkeit, Linearität, Amplitudenfrequenz und Phasenfrequenz des Vibrationssensors.und bildet den entsprechenden Prüfbericht. Das System ist in seiner Struktur einfach, einfach zu bedienen und zu bedienen und entspricht JJG233-2008 "Verifizierungsvorschriften für piezoelektrische Beschleunigungssensoren", GB/T20485.21-2007/ISO16063-21:2003 "Kalibrierungsmethoden für Vibrations- und Stoßsensoren Teil 21 Vergleichsmethode Vibrationskalibrierung", "JJG 134-2003 Prüf- und Kalibrierungsvorschriften wie Prüfvorschriften für magnetische Geschwindigkeitssensoren und Prüfvorschriften für Arbeitsvibrometer JJG 676-2000.
2Hauptdarbietung
Verfügbarer Frequenzbereich: 5 Hz-10 kHz;
Verfügbare Schwingungsamplitude: 0-± 700 m/s2;
Kann Spannung, Ladung, IEPE-Ausgangsbeschleunigung, Geschwindigkeit und andere Sensoren und Vibrationsprüfer genau überprüfen/kalibrieren.Zufällige Erregungsmethode und Stoßerregungsmethode sowie andere Prüf-/Kalibrierungsmethoden.
3. Grundzusammensetzung

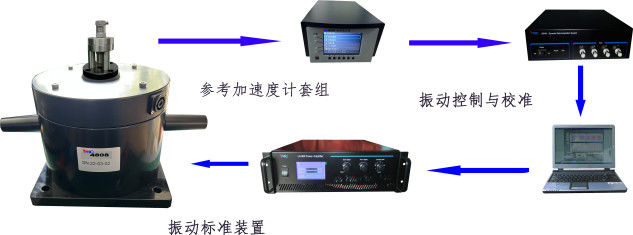

Das System besteht aus einem Standardbeschleunigungsmessgerät, einem Geräuschverstärker, einer kleinen Vibrationstabelle, einem linearen Leistungsverstärker, einem dynamischen Datensammler und einer Sensor- und Steuerungssoftware.Die automatische Prüfung und die geschlossene Steuerung der Sensorempfindlichkeit, der Amplitudenlinearität und der Frequenzreaktion erfolgt durch Computersteuerung.
Anmerkung: Das zu prüfende Beschleunigungsmesser hängt vom tatsächlichen Produkt ab, und die Abbildung dient nur als Referenz für das Laderausgangsbeschleunigungsmesser.
4. Technische Parameter der Ausrüstung
4.1.Vibrationstabelle
HG-5024M Standard Schütteltisch verwendet seltene Erdstoffe Ndfeb Permanentmagnet Material; Es hat die Eigenschaften von kleinem Volumen, leichtem Gewicht, breiten Frequenzbereich,angemessene Struktur und hohe ZuverlässigkeitSpeziell für die Vibrationskalibrierung, Vibrationsprüfung und Vibrationsprüfung der Standard-Vibrationsquelle entwickelt, kann als Vibrationssensorikkalibrierung, -kalibrierung und -prüfung verwendet werden,kann auch für große und mittelgroße Instrumententeile der Umweltvibration verwendet werden, Müdigkeitstest, kleine und mittlere Strukturmessungen der dynamischen Reaktion, Resonanzfrequenz und mechanische Impedanzprüfung, Modaltest.
| Maximale sinusförmige Erregungskraft |
Luftkühlung ≥ 120N ((200N) |
| Betriebsfrequenz |
5 Hz ∼10000 Hz |
| Höchstbeschleunigung |
1m/s2 700m/s2 (Spitzenwert) |
| Höchstgeschwindigkeit |
1.4m/s (Spitzenwert) |
| Höchstverlagerung |
12.7mm (Vor-zu-Vor) |
| Leckagefluss |
< 5 mT |
| Signal-Rausch-Verhältnis |
≥ 50 dB |
| Frequenzstabilität |
≤ 0,1% |
| Amplitudenstabilität |
≤ 0,3% |
| Verzerrungsgrad |
≤ 5% |
| Querschnittsschwingungen |
≤ 10% |
| Fehler bei der Frequenzanzeige |
≤ 0,1% |
| Stützungssteifigkeit |
5.6N/mm |
| Impedanz der Spirale |
0.8Ω |
| Maximaler Eingangsstrom |
15Arms ((25Arms Luftkühlung) |
| Qualität der beweglichen Teile |
180 g |
| Gewicht |
35 kg |
| Größe der Tabelle |
F62,5mm (Festungsloch F50)8,5-M8) |
| Gesamtgröße |
F215 × 200 mm |
| Temperaturbereich |
Betriebstemperatur: 5 °C bis 40 °C;
Aufbewahrungstemperatur: -20°C ~ 70°C.
|
| Relative Luftfeuchtigkeit |
Nicht mehr als 75% (Temperatur nicht mehr als 30°C) |
| Ausfuhr |
mit einer Breite von nicht mehr als 15 mm |
| Empfohlene Leistungsverstärker |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Fahrzeuge, die in Anhang I der Richtlinie 2008/57/EG aufgeführt sind. |
Hinweis: HG-5024M kann als Standard-Schütteltisch für die Standardkonstruktion gemäß JJG 298-2015 Standard-Schütteltisch-Verifizierungsvorschriften verwendet werden.
Frequenzbereich: 10-10000 Hz; maximale Amplitude: 300 m/s2.
4.2Lineare Leistungsverstärker
Der Leistungsverstärker LA-500 hat ein Standard-Chassis von 19 Zoll, ein echtfarbiges LCD-Display mit Strom, Spannung, Signalfrequenz und Schutz, lineare Leistung, geringe Verzerrung, gutes Signal-Rausch-Verhältnis.mit einer Leistungsspannung von mehr als 50 W, Stromanzeige und Überwachung von Endlöchern; Mehrfache Schutzfunktionen; Direktbetrieb Modalshaker der MS-Serie und kleiner Shaker der VT/SVT-Serie
| Produktmodell |
LA-500 |
| Nennleistung |
500 VA |
| Eingangsimpedanz |
> 10 kΩ |
| Nenn-Ausgangsspannung |
25 Vrms |
| Nennstrom |
20 Arme |
| Nichtlineare Verzerrung |
< 1% |
| Signal-Rausch-Verhältnis |
≥ 80 dB |
| Gewinn |
10 V/V±2 dB |
| Frequenzantwort Hz |
Gleichstrom |
0 - 50k±1 dB |
| Wechselstrom |
20 - 50k±1 dB |
| Frequenzbereich Hz |
Voller Leistungsverhältnis |
20 - 5k |
| Verringerte Leistung |
0 bis 50k |
| WH D mm |
483 ¢ 132.5
¥480
|
| Weigerung |
22.5 |
| Stromversorgung |
220V50Hz8A |
| mit einem Vibratormodell: |
SVT-03 |
4.3Siehe Beschleunigungsmesser.
HG-8305 Referenzbeschleunigungsmesser übernimmt die Kompressionsstruktur des Zentrums, gute Temperaturmerkmale, hohe Langzeitstabilität, starke Stoßbeständigkeit;Dual M5 (10-32 optional) Installation am unteren und oberen kann die präzise Kalibrierung der Sensorempfindlichkeit im Back-to-Back-Modus realisieren, Standard-Vibrationswertübertragung und stabile Prüfstandards.
Frequenzreaktionskurve
Temperaturkurve
| Referenzempfindlichkeit (± 10%) |
0.110 pC/(m/s2) |
| Betriebsfrequenzbereich |
0.2Hz ∼10kHz |
| Höchstbetriebsbewegungsinus-Vibrationsbeschleunigung |
9800 m/s2 |
| Amplitudenfrequenzbereich |
± 2% |
0.2Hz ∼5kHz |
|
| ± 10% |
5 Hz ∼ 10 kHz |
|
| Phase-Frequenz-Antwort (± 1°) |
0.2Hz ∼10kHz |
|
| Natürliche Frequenz der Anlage |
≥ 40 kHz |
|
| Querschnittliche Empfindlichkeit |
≤ 2% |
|
| Betriebstemperaturbereich |
¥74~+200°C |
|
| Isolierwiderstand |
≥ 1011Ω |
|
| Jährliche Stabilität |
≤ 0,5% |
|
| Linearität der Beschleunigungsamplitude |
≤ 0,5% |
|
| Übergangsempfindlichkeit bei Temperatur |
0.5ms-2/°C ((0.3Hz) |
|
| Magnetische Empfindlichkeit |
1ms-2/T |
|
| Dehnungsempfindlichkeit der Basis |
0.01ms-2/με |
|
| Empfindlicher Teil |
Quarz |
|
| Kapazität |
70 pF |
|
| Gewicht |
38G |
|
| Installationsmodus |
10 bis 32 |
|
| Ausgangsmodus |
10 bis 32 |
|
| Ausgangsmodus |
Positive Polarität |
|
| Montagekrempel |
0.5Nm33,5Nm |
|
Anmerkung:Die Ladungsverstärker HG-8305 und HG-8102B werden als Vibrationskits verwendet und können als Referenzbeschleunigungsmessgeräte gemäß JJG 233-2008 Verifizierungsvorschriften für piezoelektrische Beschleunigungsmessgeräte verwendet werden..
4.4. Geräuscharme Ladungsverstärker
HG-8102B: ein mehrmodischer Geräuscharmer mit 4-Bit Sensorempfindlichkeit, mit Ladung, Spannung, IEPE und drei weiteren Eingangsmodi, Verstärkung, Hochpass, Niedrigpass,und normalisierte Optionen für mehrere DateienKleine Größe, hohe Integration; Vier Sätze der normalisierten Dezimalleistung (1.000 bis 10,99 pC/UNIT); geeignet für Präzisionsmessungen und Kalibrierungen.
| Eingabe |
Spannung /IEPE ((4mA/24VDC): ±10V; elektrische Ladung: ±106pC |
| Ausfuhr |
±10VP/5 mA (maximal) |
| Gleichstromverschiebung |
± 10 mV |
| Geräusche |
≤ 5μVrms ((Die maximale Verstärkung wird auf den Eingang gefaltet) |
| Gewinnbewertung |
0.1;1;10;100;1000mV/pC(Wenn die Quellkapazität 1nF beträgt) |
| Präzision |
± 0,5% |
| Niedrigpassfilter: |
0.3,1k,3k,10k,30k,100kHz(Abschnittsfrequenz - 3dB±1dB,Dämpfungsrate -12dB/OCT) |
| Filter mit hohem Durchgang: |
0.3,1,3,10,30,100 Hz ((Abschnittsfrequenz - 3 dB ± 1 dB, Dämpfungsrate -6 dB/OCT) |
| Temperatur |
Betriebstemperatur: 0°C - +50°C; Lagertemperatur: -55°C - +85°C |
| Luftfeuchtigkeit |
95% R.H. Max. |
| Stromversorgung |
Wechselstrom:220V50Hz |
| Abmessung |
45 mm (W) ¥122 mm (H) ¥200 mm (D) |
| Gewicht |
1.5 Kilo |
| Verbindungsmodus |
Eintrittsmodus:M5;Ausgangsmodus:BNC;Stromquelle:3GTJE3 ((AC)) |
| Eingabezeile: |
2 m Doppelkopfkabel M5 STYV-1 Geräuscharme |
| Ausgangsleitung |
2 m Doppelkopf-BNC 50ΩAusgangskabel |
| Stromkabel |
3GTJA(AC); 1 PCS |
4.5. Dynamischer Datensammler (Controller)
Der dynamische Datensammler HG-9204H ist ein 4-Kanal-Eingangs- und 2-Kanal-Ausgangs-dynamischer Datensammler mit hoher Probenahme.Es kann mit HG-9800-02 Basismess- und Steuerungssoftware kombiniert werden, um ein dynamisches Datenerfassungssystem zu bilden, und kann auch mit der Sensorcharakteristikprüfsoftware HG-9800-05 kombiniert werden, um ein geschlossenes Schleifenschwingungssystem zu bilden.
| Die Anzahl der Kanäle |
4 |
|
| Signalmodus |
Ladung, Spannung, IEPE |
|
| Spannungssignal-Eingangsbandbreite |
DC-100 kHz |
|
| IEPE Eingangsbandbreite des Signals |
00,3 Hz bis 100 kHz |
|
| Signal-Rausch-Verhältnis |
≥ 96 dB |
|
| AD-Zahl |
16 |
|
| AD-Genauigkeit |
优于±0,5% |
|
| Eingangsbereich |
Spannung /IEPE: ±10Vp
Ladeeingangsbereich: ± 1 × 105pC
|
|
| Eingebundener Gewinn |
Spannung /IEPE-Eingang: 1 mal, 10 mal, 100 mal Ladeneingang: 0.1, 1, 10, 100 mal |
|
| IEPEAuslösung |
4mA±1mA /(20-24VDC); |
|
| Einkanalprobenquote |
Maximal 1 M Parallelprobenahme pro Kanal |
|
| DA-Ausfuhren |
2 unabhängige Ausgänge |
|
| DA-Entscheidung |
16 Bit |
|
| DA Umrechnungskurs |
500 kHz; |
|
| Ausgangsamplitude des Signals |
±10VP; |
|
| Präzision |
Besser als ± 0,5% |
|
| |
| Abmessung w×D×H(mm) |
W240mm × H69mm × D277mm |
|
| Gewicht (g) |
3.5 Kilo |
|
| Stromversorgung |
100 V 240 V Wechselstrom, 50/60 Hz |
|
| Unterstützende Software |
HG-9800 Signalempfangs- und Steuerungssoftware |
|
4.6- Sensor-Karakteristik-Prüfung und Steuerungssystem (Computer und Software)
HG-9800-05 Sensormerkmale Prüf- und Steuerungsmodul:
Mit unseren Standard-Sensoren, Leistungsverstärkern, Standard-Schütteltisch, Controller usw. kann die Empfindlichkeit, Amplitudenlinearität, Frequenzantwort des Beschleunigungssensors automatisch getestet werden,der Frequenzbereich kann 40 kHz erreichen, und der Prüfbericht kann automatisch generiert werden.
1, Punktfrequenzprüfung: kann beliebige Frequenz- und Vibrationsamplitudewerte festlegen (kann Beschleunigung, Geschwindigkeit, Verschiebung usw. festlegen), automatisch einen einzelnen Punkt abschließen,Mehrpunkt-Vibrationsprüfung und Bericht;
2, Frequenzprüf: Setzen Sie den Referenzfrequenzpunkt, die obere und untere Grenze des Frequenzpunktes und realisieren Sie automatisch den Empfindlichkeits- und Frequenzreaktionstest;
3, Zufallsprüfung (schnell): mit Zufallssignalen schnell die Frequenzreaktionsprüfung des Vibrationssensors abschließen;
4. Automatisch den Test der Amplitudenlinearität abschließen und einen Bericht erstellen;
1Grundkonfiguration und Preis
| |
Name |
Modellnummer |
Anzahl |
Referenzpreis |
-
|
Standardbeschleunigungsmesser |
HG-8305 |
1 |
|
-
|
Prüfen Sie die Leuchte von hinten nach hinten |
|
1 |
|
-
|
Geräuscharme Ladungsverstärker |
HG-8102B |
1 |
|
-
|
Standard-Schütteltisch |
HG-5024M |
1 |
|
-
|
Lineare Leistungsverstärker |
LA-500 |
1 |
|
-
|
4-Kanal-Dynamischer Datenerfassungsgerät (Controller) |
HG-9204H |
1 |
|
-
|
Prüf- und Steuerungssoftware für Sensormerkmale |
HG-9800 |
1 |
|
-
|
Prüfcomputer und Drucker |
|
1 |
|
-
|
Technische Unterstützung und Service |
|
1 |
|
| |
|
|
Anmerkung: Die oben genannten Preise enthalten nicht die Kalibrierkosten.
