Ultraschallfehlerdetektor TOFD-Erkennung und Dicke Tester

Ultraschall-Fehlerdetektor TOFD-Erkennung und Dickenprüfer

★Benutzerfreundliche Dialoginteraktion unterstützt Vorgänge wie Kalibrierung, Kurvenerstellung usw.

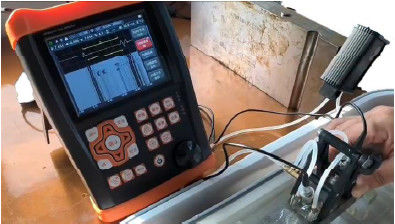

★TOFD-Modus, TOFD-Erkennung,hocheffizientund kostengünstig.

★ Alle benötigten Werkzeuge: DAC, AVG, TCG, farbiger B-Scan, AWS, Schweißdiagramm usw.

★ Impulswiederholfrequenz: 10-10000 Hz präzise einstellbar, Hochgeschwindigkeitsscannen, kein Auslassen.

★ Hohes Signal-Rausch-Verhältnis, klares und stabiles Echo, Anti-Rausch-Design, perfekt für raue Arbeitsbedingungen.

★ 12-Bit-AD, Hochgeschwindigkeitsabtastung führt zu einem besseren Echodiagramm mit allen Details. Empfindlich und kann selbst kleinste Fehler erkennen.

★ Dickenprüfmodus, Messbereich: 0,15 mm – 15000 mm (5920 m/s), Messauflösung: 0,001 mm.

★ Automatisch generierte Sondenanalyseberichte.

★ Fehlererkennung Videoaufzeichnung. Unbegrenzte USB-Datenspeicherung, PDF-Berichtausgabe.

★ Bluetooth-Verbindung zu einem Mobilgerät zur Erstellung und zum Drucken von Prüfberichten vor Ort.

★ IP65-Standard. Gehäuse aus Legierung + Kieselgel, wasser- und staubdicht, solide und langlebig. Dämpfungsstütze ermöglicht das Aufstellen in jedem Winkel.

★ Akku hält 15 Stunden für eine Ladung. Jeder Akku hat eine eigene Ladekontrolle, so dass mit zwei Akkus rund um die Uhr gearbeitet werden kann.

Spezifikationen

Bereich: 0-15000 mm, bei Stahlgeschwindigkeit
Materialgeschwindigkeit: 100～20000 m/s
Impulswiederholfrequenz: 10-10000 Hz
Dynamikbereich: ≥38dB
Linearität: Horizontal: +/-0,2 % FSW, Vertikal: 0,25 % FSH, Verstärkergenauigkeit +/-1 dB.
Auflösungsvermögen:>40dB (5P14)
Empfindlichkeitsrest:>66dB
Unterdrückung (Unterdrückung): 0 bis 80 % der vollen Bildschirmhöhe
500 unabhängige Einstellungen, beliebige Kriterien können frei eingegeben werden, wir können vor Ort ohne Testblock arbeiten；
Großer Speicher von 1000 A-Diagrammen
Testmodi: Impuls-Echo, Dual-Element und Durchschallung
Sondentypen: Einzel-Gerade, Einzel-Winkel, Dual-Gerade, Dual-Winkel
Gate-Monitore: Zwei unabhängige Gates, die über den gesamten Sweep-Bereich steuerbar sind
Einheiten: Zoll oder Millimeter
Stromversorgung: Netzanschluss 100-240 VAC, 50-60 Hz
Anzeigeverzögerung: -20 bis 3400 µs
Sondenverzögerung/Nullpunktversatz: 0 bis 99,99 µs
Interner wiederaufladbarer Li-Ionen-Akku mit 7,2 V bei 8000 mAh
15 Stunden nominale Betriebszeit, abhängig von der Helligkeit des Displays
4 Stunden typische Ladezeit
H×B×T(mm): 260×175×60 (mm)
Gewicht: 1,2 kg
Betriebstemperatur: -10℃ bis 50℃
Lagertemperatur: -30℃ bis 50℃
Impulsenergie: 200 V, 300 V, 400 V, 500 V wählbar
Gleichrichtung: Positive Halbwelle, negative Halbwelle, Vollwelle, RF-System
Bandbreite (Verstärker-Bandpass): 0,1 bis 300 MHz
Gate-Monitore: Zwei unabhängige Gates, die über den gesamten Sweep-Bereich steuerbar sind
Empfindlichkeit: 120 dB max. in wählbarer Auflösung 0,1, 1,0, 2,0, 6,0 dB.
Wandleranschlüsse: BNC oder LEMO

Funktionen

Automatisierte Anzeige der genauen Fehlerposition (Tiefe d, Pegel p, Abstand s, Amplitude, sz dB, ф).
Fehlergrößenbestimmung: Automatische Fehlergrößenbestimmung mit AVG/AVG oder DAC, beschleunigt die Berichterstattung über die Annahme oder Ablehnung von Fehlern.
Automatisierte Kalibrierung von Wandler-Nullpunkt, Winkeln, Vorderkante und Materialgeschwindigkeit.
Bequem zum Erstellen und Verwenden von DAC und AVG zur Auswertung des Echos, die Kurve kann modifiziert und kompensiert werden.
Durch Anschließen eines U-Disks kann das Gerät unbegrenzten Speicher erhalten, PDF-Berichte ausgeben und das System aktualisieren.
Automatisches Erstellen von Videos des Testprozesses und Abspielen; Verwenden Sie U-Pan, die Länge des Videos ist unbegrenzt.
Farbiger B-Scan.
TOFD.
Schweißdiagramm.
Es gibt 15 Standards im Gerät.
Bluetooth-Verbindung zu einem Mobilgerät zur Erstellung und zum Drucken von Prüfberichten vor Ort. AWS D1.1.
Korrekturfunktion für gekrümmte Oberflächen.
Risshöhenmessfunktion.
Vergrößerungs-Gate: Ausdehnung des Gate-Bereichs über die gesamte Bildschirmbreite.
Auto-Gain-Funktion.
Hüllkurve: Gleichzeitige Anzeige des Live-A-Scans mit einer Aktualisierungsrate von 60 Hz und Hüllkurve der A-Scan-Anzeige.
Peak Hold: Vergleichen Sie eingefrorene Peak-Wellenformen mit Live-A-Scans, um Testergebnisse einfach zu interpretieren.
Scan Freeze: Die Anzeige Freeze hält Wellenform- und Schallpfaddaten fest.
Alarm: Piepton und LED.
Echtzeituhr.
Echo füllen.
Markierung erfassen.
Echofarbe innerhalb des Gates.

Basisinstrumentenpaket

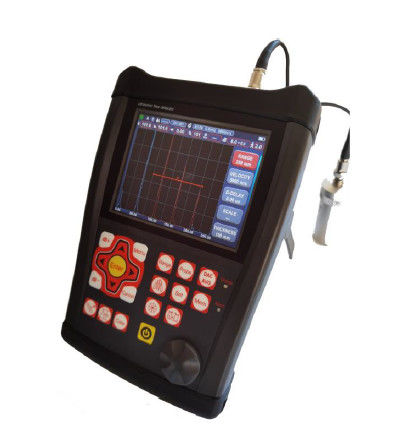

Tragbarer Ultraschall-Fehlerdetektor
Geradstrahlwandler (2,5 MHz, Φ20)
Winkelstrahlwandler (4 MHz, 8 mm×9 mm, 60°)
Verbindungskabel für den Wandler (Q9-C5 oder optional C9-C5)
Wiederaufladbares Li-Ion-Akkupaket, 7,8 Amperestunden
Netzteil/Ladegerät
Bedienungsanleitung auf Englisch
App-Software
Trageriemen
