Produktdetails:
|
Produktbezeichnung: | Rohrleitung Außenwand Crawler | Modell: | HXPC-200A |
---|---|---|---|
Fahrgeschwindigkeit: | ≥ 100 mm/s | Arbeitszeit: | Mehr als 8 Stunden |
Hervorheben: | 5G Wireless Communication System,Doppelband-Wireless-Kommunikationssystem,100 Meter drahtloses Kommunikationssystem |
Verwenden Sie das 5G Dualband-Wireless-Kommunikationssystem Steuerungsentfernung 100 Meter Pipeline-Außenwand-Crawler-System
1. Allgemeine Einführung
(1) Geräte-Marke: HUATEC
(2) Modell: HXPC-200A
(3) Fahrgeschwindigkeit: ≥100 mm/s;
(4) Der Gehmodus verwendet den Raupentyp, um die vertikale Ausrichtung der Schweißnaht zu gewährleisten: ±1 mm, die Ausrichtung der Gehrichtung
Genauigkeit: ±1 mm;
(5) Es kann die Fahranforderungen einer Doppelwand-Einzel-Schatten-Richtstrahlmaschine für Pipelines mit einem Durchmesser von weniger als 1600 mm erfüllen;
(6) Verwenden Sie das 5G Dualband-Wireless-Kommunikationssystem, Steuerungsentfernung: 100 Meter (freies Gelände);
(7) Die Verwendung einer integrierten 36V-Niedertemperatur-Lithiumbatterie-Stromversorgung, einfach zu ersetzen, kann bei minus 40 °C normal arbeiten;
(8) Arbeitszeit: mehr als 8 Stunden;
(9) Stromverbrauch: ≤150W;
(10) Synchronantrieb mit dem Rohrwand-Kletterfahrzeug (Flachscanner), um die Anforderungen der Doppelwand-Einzel-Schatten-DR-Durchleuchtungsdetektion zu erfüllen
2. Tragbarer Röntgenstrahl-Fehlerdetektor
(1) Gerätebezeichnung: Tragbare Hochfrequenz-Konstantdruck-Röntgenstrahl-Fehlerdetektionsmaschine
(2) Modell: XXG 300JYGF
(3) Röntgenröhre: Metallkeramikröhre
(4) Stromversorgungsmodus der Röntgenröhre: Konstantspannung
(5) Spannungsregelbereich der Röntgenröhre: 50-300 kV
(6) Spannungsregelungsschritt: 1 kV/Schritt
(7) Röhrenstrom: 0,5-3,0 mA
(8) Röhrenstromregelungsschritt: 0,1 mA/Schritt
(9) Maximale Belichtungszeit: 99 Minuten 59 Sekunden
(10) Verzögerungseinstellung des Hochdrucks: 0-99 Sekunden
(11) Maximale Leistung der Röntgenröhre: 900 W
(12) Betriebsfrequenz: 100 kHz
(13) Fokusgröße: AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)
(14) Eindringtiefe: 65 mm (A3-Stahl, Brennweite 700 mm, HUATEC D7-Film, Negativschwarz ≥2,0, 10
Minuten)
(15) Temporäre Belastungsrate: 100 % (bei Umgebungstemperaturen von 20 °C, maximale Leistungsbedingungen)
(16) Strahlungswinkel: 40°x 55°
(17) Interner Filter: 1 mm Be
(18) Zusätzlicher Filter: 4 mm Alequivalent
(19) Rohrkopfgröße: φ295 mm x 775 mm (einschließlich Endring)
(20) Rohrkopfgewicht: 29 kg
(21) Anschlusskabel: 50 m
(22) Netzkabel: 10 m
(23) Controller-Größe: 465 mm x 154 mm x 323 mm
(24) Gewicht des Controllers: 11,3 kg
(25) Eingangsleistung: 200-250 VAC, 47-400 Hz
(26) Anodenkühlmethode: Zwangsluftkühlung
(27) Zulässige Umgebungstemperatur: -20 °C ~ +40 °C
3. Standardzubehör umfasst:

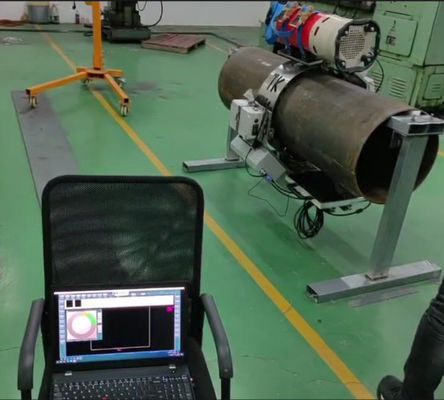

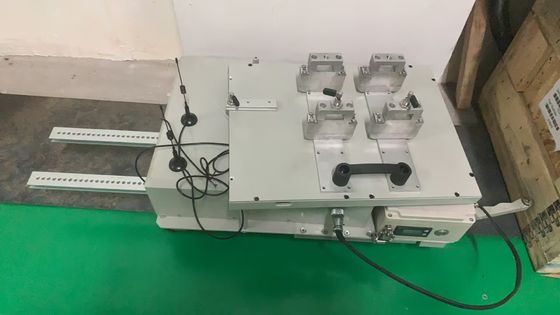

DR-Panel-Detektor-Rohraußenseiten-Klettermaschine

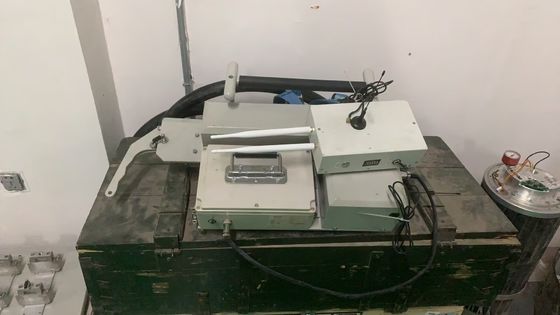

Röntgenmaschinen-Rohraußenseiten-Klettermaschine
Digitaler Flachdetektor 1024,76 μm, Bildbereich 233 x 97 mm

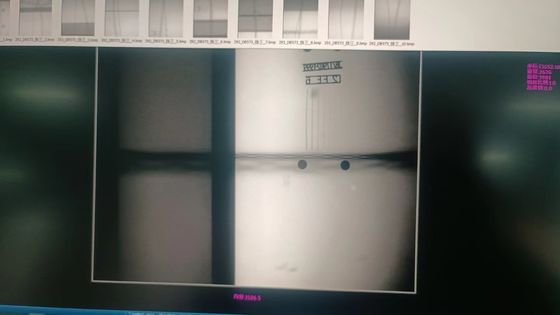

Software zur digitalen Bilderfassung und -verarbeitung
Laptop-Computer
Hochfrequenz-Konstantdruck-Röntgenstrahl-Fehlerdetektor (gerichtet)

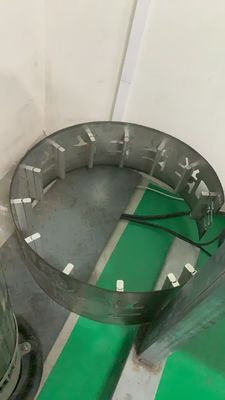

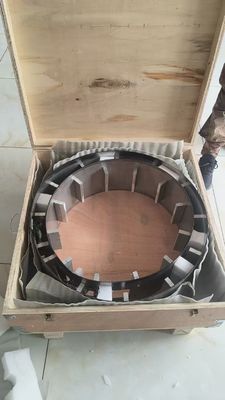

Crawler-Führungsschiene: Ø813 mm, Ø1016 mm, Ø1219 mm, Ø1422 mm 4 Stück.
