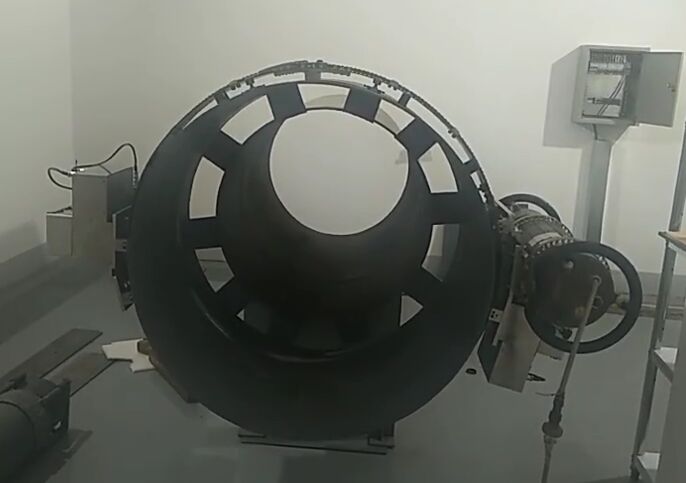

Digitales röntgenbildgebendes Crawling-Inspektionssystem

Röntgen-Digital-Imaging-Crawling-Inspektionssystem

1.0 Ausrüstungshersteller: HUATEC Group Corporation

2.0 Ausrüstungsbezeichnung: Röntgen-Digital-Imaging-Inspektionssystem HXPC-DR02

3.0 Spezifikation Modell:HCPC-DR02

4.0 Bildübertragung: drahtlose Übertragung

5.0 Anwendbarer Rohrdurchmesser: φ510 - φ1219 mm (Spurwahl kann je nach Benutzeranforderungen erfolgen)

6.0 Spezifikationen der Hauptkomponenten Konfiguration der Ausrüstung

6.1 Bildgewinnungsgerät:

Rohrleitung Außenwand-Crawling-Fahrzeug (Image-Acquisition Board)

Marke: HUATEC

Modell: HXPC-PC100

• Beidou-Navigationspositionierung;
• 5G-Doppelband-Wireless-Kommunikationssystem, Steuerungsabstand: 100 Meter (offenes Gebiet);HXPC- PC100
• Ganggeschwindigkeit:≥ 100 mm/s;
• Der Laufmodus verwendet einen Gleistyp, der die vertikale Positionierung im Verhältnis zur Schweißnaht gewährleistet: ± 1 mm, Positionierungsgenauigkeit in der Laufrichtung: ± 1 mm;
• Nach der Konfiguration nach den Anforderungen des Benutzers kann es die Anforderungen der Zentrum-Röntgenaufnahme und der Doppelwand-Einbild-DR-Erkennung fürRohre im Bereich von φ510 bis φ1219 mm;
• Ein schneller Spannmechanismus ist für eine bequeme Montage und Demontage vorgesehen.
• Ein fotoelektrischer Sensor (zur Erkennung von Kollisionen, Signalverlusten, Motor- oder Fahrerschäden) ist vorhanden.
• 36 V integrierte Niedertemperatur-Lithiumbatterie (kompatibel mit dem Ladegerät), leicht austauschbar und kann bei -40 °C normal arbeiten;
• Arbeitszeit: mehr als 8 Stunden;
• Überwachung des Batterieniveaus, das Signalverlustsystem schließt sich selbst;
• Stromverbrauch: ≤ 150 W;
• Zwei Motoren treiben den Betrieb reibungslos.
•

6.2 Außenwandreiber (mit Röntgengerät)

Ausrüstungsmarke: HUATEC

Modell: HXPC-PC110

• Gehgeschwindigkeit: ≥ 100 mm/s
• Verbindung mit HXPC-PC100 (Rohr-Außenwand-Crawler) über ein Hilfskabel zur Erzielung einer Verbindung;
• Der Gehmodus verwendet ein Gleissystem, das die vertikale Positionierung im Verhältnis zur Schweißnaht gewährleistet: ±1 mm und die Positionierungsgenauigkeit in der Gehrichtung: ±1 mm.
• Er kann die Anforderungen an die doppelwandige Einbilddetektion erfüllen - er kann einen 300kv-Hochfrequenz-direktiven Röntgenfehlerdetektor unterstützen;
• Ein schneller Spannmechanismus ist für eine bequeme Montage und Demontage vorgesehen.
• Die Doppelmotoren führen den Betrieb reibungslos voran.
• Ein fotoelektrischer Sensor (zur Erkennung von Kollisionsverhütung, Signalverlust, Motor- oder Fahrerschaden) ist vorhanden.
• Arbeitszeit: mehr als 8 Stunden;
• Stromverbrauch: ≤ 150 W;

* Sie synchronisiert sich mit dem Außenwandkletterfahrzeug (Bildentnahmebrett), um die doppelwandige Einbild-DR-Radiographieinspektion abzuschließen.

6.3 Flachbilddetektor Marke: HUATEC

Modell: HUATEC 750i

• Sensor: Amorphes Silizium;
• Scintillator: CSI (direkt erzeugtes Cadmiumsulfid);
• Pixelgröße: 120 μm;
• Bildfläche: 244 mm × 307 mm;
• Pixelmatrix: 1280 × 1024 (2 × 2);
• A/D-Umwandlung: 16 Bit;
• Bildrate: 1,7 Bilder pro Sekunde (1×1)
• Energiebereich: 40 bis 320 kV;
• Strahlentoleranz: ≥ 1 MRad;
• Expositionsregelung: Interner Auslöser/Externer Auslöser;
• Kommunikationsoberfläche: Gigabit Ethernet;
• Betriebstemperaturbereich: 0 °C bis 40 °C;
• Betriebsfeuchtigkeitsbereich (nicht kondensierend): 10% bis 90% RH;
• Lagertemperaturbereich: -20°C bis 55°C;
• Formgröße: 344 × 286 × 20;
• Gewicht: 8 kg;
• Eingangsstromversorgung: 100 - 240 V 50/60 Hz Wechselstrom;
• Anwendungsbereich: Schweißinspektion, Gießinspektion.

6.4 Zentralrouter

Modell: ASUS XD4

• Drahtloses Protokoll: Wi-Fi 6;
• Hauptmodus der WIFI-Übertragung: verteilte Übertragung;
• Unterstützte Funktionen: IPv6-Kommunikation, Mesh
• Wireless-Geschwindigkeit: 1800M;
• Frequenzbänder: 2,4 GHz, 5,8 GHz Dual-Band-Wi-Fi;
• LAN-Ausgangsport: Gigabit Ethernet-Port;
• WAN-Eingangsport: Gigabit-Ethernet-Port;
• GPS-Modul: GPS-Signalgewinnung - Beidou, GPS, GLONASS, Galileo;

7.0 Verarbeitungssoftware

Software-Marke: HUATEC

Softwareversion: Ver 20.21.10.16

Der Bediener wählt den Rohrdurchmesser, die Wandstärke, die Schweißzahl, den Flansch, die Kompensation, die radiographische Methode, die Bewegungsrichtung der Ausrüstung, den effektiven Bereich,und Beidou-Koordinaten (z. B. Tokio), nördlicher Breite) basierend auf den vorgegebenen Parametern der geprüften Pipeline in der Software-Datenbank.

Die relevanten Parameter sind wählbar (wenn sie ausgewählt wurden, werden sie auf dem Bild gedruckt und können nicht geändert werden).Das System berechnet automatisch die Anzahl der Rahmen, die erforderlich sind, um die gesamte Schweißnähte dieses Rohres auf der Grundlage der vorgegebenen Parameter zu erkennen und speichert sieDie Software verfügt über eine Interventionsfunktion für den Menschen, die die Einstellung der Belichtungszeit, der Bildzahlen usw. ermöglicht, und die Anzahl der Bilder kann entsprechend den Parametereinstellungen angepasst werden.

• Genaue Beidou-Positionierung (kompatibel mit GPS, GLONASS und Galileo), Druck von Koordinatenparametern (Tokyo, nördliche Breite) auf dem Bild;

• Die Anzahl der Proben wird automatisch anhand der Größe des Eingangsrohrdurchmessers berechnet, wobei ausreichend Überhangsfläche bleibt und Auslassungen vermieden werden.
• Übertragung der gesammelten Bilder drahtlos an die Arbeitsstation vor Ort zur Speicherung;
• Vor der Inspektion kann der Bediener die Fensterbreite und die Fensterposition so vordefinieren, dass die Helligkeit und der Kontrast der gesammelten Bilder gleich sind.und kann direkt mit der Bewertung nach Abschluss der Sammlung fortfahren;
• Positive und negative Bildumwandlung, Bildumwandlung und -drehung, Bildvergrößerung, Randverbesserung des Bildunterschieds, lokale Vergrößerung/Wiederherstellung des Originalbildes,Text- und Zahlenanmerkung, Bildkennzeichnung;
• hat eine Liniensegmentmessung;
• hat eine Funktion zur Fehlermessung (geometrische Messung von Punkten, Linien, Winkeln usw.) und Fehlermarkierung;
• "Technologie" für die "Herstellung" oder "Verarbeitung" von "technischen" oder "technischen" Materialien, die als "technische" oder "technische" Werkzeuge verwendet werden.
• Einheit für die Berechnung der Werte in Grau, automatische Berechnung und Anzeige der Mittelwerte;
• "Technologie" für die "Erstellung" oder "Verarbeitung" von Geräten oder Geräten, die als "Technologie" oder "Technologie" für die "Erstellung" oder "Verarbeitung" von Geräten oder Geräten verwendet werden.
• mit einer Schweißnahtbild-Stichfunktion;
• Das Bild ist im DICONDE-Format und kann in andere gängige Formate wie JPG usw. konvertiert werden und unterstützt mehrere Bildspeicherformate wie JPG, BMP, GIF, PNG usw.;
• ist mit einem Relais-Routing ausgestattet.

8.0 Arbeitsplatz

Technische Parameter der Bildgewinnungs- und -analysearbeitsstation: Ausrüstungsmodell: HP Z99

Ausrüstungsmarke: HP

• Offizielles Windows 10-Betriebssystem Tragbare Arbeitsstation
• Bildschirmgröße: 15,0 Zoll;
• Intel Core i7-11800H-Prozessor der 11. Generation (8 Kerne, 16 Threads), Basisfrequenz 2,3 GHz;
• RAM: 16 bis 32 GB (DDR4 2666MHZ);
• SATA-Festplatte: 1 TB (M.2-Schnittstellenmenge 1);
• Grafikkarte: dedizierte Grafikkarte 4G GDDR5 128 bit;
• Produktgröße: Länge 359 mm; Breite 236 mm; Höhe 23 mm
• Gewicht: 2,3 kg;
• Anschlüsse: Audio-Schnittstelle, HDMI-Schnittstelle, USB3.0-Schnittstelle;
• Theoretische Akkulaufzeit: 2 - 5 Stunden, die spezifische Dauer hängt von der Nutzungsumgebung ab.
• Kapazität der Batterie: 52,5 Wh;
• Anzahl der Batteriezellen: 3 Lithium-Ionen-Batterien;
• Lokalnetz: 10/100/1000Mbps;
• drahtloses Netzwerk: Wi-Fi6 drahtloses Protokoll unterstützt;
• Versiegeltes Fahrgestell: Schutzniveau nach P65 kann das Eindringen von Sand, Staub und Flüssigkeiten verhindern.

9.0 Strahlungsquelle

mit einer Schnittstelle für die Installation von Hochfrequenz-Röntgenfehlererkennungsanlagen (oder einer individuell anpassbaren Gammastrahlfehlererkennungsanlage),Verschiedene Strahlungsquellen können entsprechend den Anforderungen konfiguriert werden.

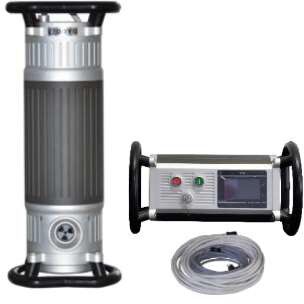

9.1 Ausrüstungsbezeichnung: tragbare High Frequency Constant Voltage Röntgenprüfmaschine und Steuerungssystem

Modell: XXG-H300GP

• Betriebsumgebungstemperatur: -20 °C bis 50 °C;
• Betriebsfeuchtigkeit der Umgebung: ≤ 85%;
• Eingangsspannungsbereich: AC190v bis AC265v;
• Eintrittsspannungsfrequenzbereich: 50 Hz bis 60 Hz;
• Anzeige: Touch-LCD-Bildschirm mit chinesischer Menüanzeige;
• Röntgenrohr: Metall-Keramikrohr;
• Stromversorgungsmethode für Röntgenröhren: konstante Spannung;
• Röntgenrohrspannungsbereich: 120 bis 300 kV;
• Anpassungsschritt der Spannung: 1kv/Schritt;
• Röntgenrohrstrom: 0,5 bis 3,0 mA;
• Stromausgleichsschritt: 0,1 mA/Schritt;
• Einstellung der maximalen Belichtungszeit: 0,1 bis 60 Minuten (genau bis 0,1 Minuten);
• Maximale Leistung des Röntgenrohrs: 900 W;
• Arbeitsfrequenz: 100 kHz;
• Fokusgröße: 3,0 mm (gemäß der Norm EN 12543);
• Durchdringungsdicke: 70 mm (Brennweite 600 mm, Belichtungszeit 20 Minuten, Dichte 2,0D);
• Strahlwinkel: 40°×40°;
• Zusätzlicher Filter: 4 mm Aluminiumäquivalent;
• Rohrkopfgröße: Φ246×734 (einschließlich Endring);
• Gewicht des Rohrkopfes: 22 kg;
• Anschlusskabel: 25 m;
• Stromkabel: 10 m;
• Größe der Steuerung: φ264×458 (einschließlich Endring);
• Gewicht der Steuerung: 9,6 kg;
• Hochfrequenzmaschine XXG-H300GP
• Anodenkühlverfahren: Luftkühlung.

10.0 Hochfrequenz-Röntgenrohrreiber

Modell: HXPC-100A1

Haupteigenschaften

• Hochfrequente Gleichstrom- und Hochspannungsstromversorgung;
• Umweltfreundlich, energiesparend und hocheffizient;
• Konstante Leistung;
• Dauerhafte Exposition ohne Bedarf an einer Ruhezeit von 1:1;
• Klares Bild, hohe Empfindlichkeit;
• Einfache Bedienung, leicht zu erlernen und zu bedienen;
• Kann in Verbindung mit DR zur Abgleichung verwendet werden;
• Kann nur für Filmbildprüfungen verwendet werden;
• Magnetisches Steuerungssystem;
• präzise Positionierung;
• breiter Durchmesserbereich der Detektionsrohre;
• Vollständige Schutzfunktionen;
• mit Allradantrieb;
• Kompakte Größe und geringes Gewicht;

Haupttechnische Indikatoren

• Anwendbarer Rohrdurchmesserbereich: φ710 bis φ1219 (mm);
• Geschwindigkeit des Schleichens: 16-18 m/min.
• Steilhangkapazität: ¥40;
• Betriebsumgebungstemperatur: -40°C bis 70°C;
• Luftfeuchtigkeit der Betriebsumgebung: ∼ 90%;
• Schutztemperatur: 80°C;
• Betriebstemperatur: -25 bis 70 °C;
• Akku: DC110v / 40Ah (Lithiumbatterie);
• Motor: 550 W (kontinuierlich);
• Modell: HXPC-100A1
• Schleiferstrecke: 8 km (Rundfahrtstrecke);
• Antriebsmodus: Standard 2-Antrieb, erzwungener 4-Antrieb;
• Röntgengenerator: φ295×770 (mm);
• Gewicht: 32 kg;
• Höchstleistung: 900w;
• Einheitliche Anpassung:
• mA-Einstellungsbereich: 0,5 bis 3 mA;
• Strahlungswinkel: 40°×360°;
• Fokus: 1 × 3,0 (mm);
• Höchstdurchdringung: 60 mm (A3);
• Dauerbelastung: 100% bei Umgebungstemperatur von 20 °C;
• Größe der Karosserie des Crawlers: 1,2 m × 0,38 m × 0,19 m;
• Gewicht: 100 kg (Fahrzeugkarosserie 80 kg + Akku 20 kg);
• Belichtungszeit: 1 ~ 300 Sekunden (kontinuierlich einstellbar), mit einer Genauigkeit von 1 Sekunde;
• Verzögerung vor der Belichtung: 24 Sekunden;
• Die Größe des magnetischen Ortungsgeräts: 255 × 113 × 155 (mm);
• Magnetlocator maximale Durchdringung: > 34 mm;
• Gewicht des magnetischen Ortungsgeräts: 2,8 kg;
• Positionsfehler: besser als ±5 mm.

11.0 Führungsschiene:

Spezifikation: φ510 - φ1219 mm.

Standardkonfiguration: 1 Stück. Zusätzliche Stücke können auf Anfrage angepasst werden.

12.0 Liste der Ausrüstungskonfigurationen:

13.0 Anweisungen für verwandte Konfigurationen

Option 1: Doppelwandröntgenaufnahme -- XR (ausgestattet mit einer Hochfrequenz-Röntgenrichtungsanlage) + DR (ausgestattet mit einem Flachbilddetektor) + Arbeitsplatz;

Option 2: Zentralradiographie - Hochfrequenz-Röntgenrohrreiber + DR (mit Flachbilddetektor ausgestattet) + Arbeitsplatz;

Option 3: Einarm-Radiographie - Hochfrequenz-Röntgen-Richtungsfehlerdetektor + Flachfelddetektor + Arbeitsplatz;

14.0 Software und Vorschau von Fotobildern
