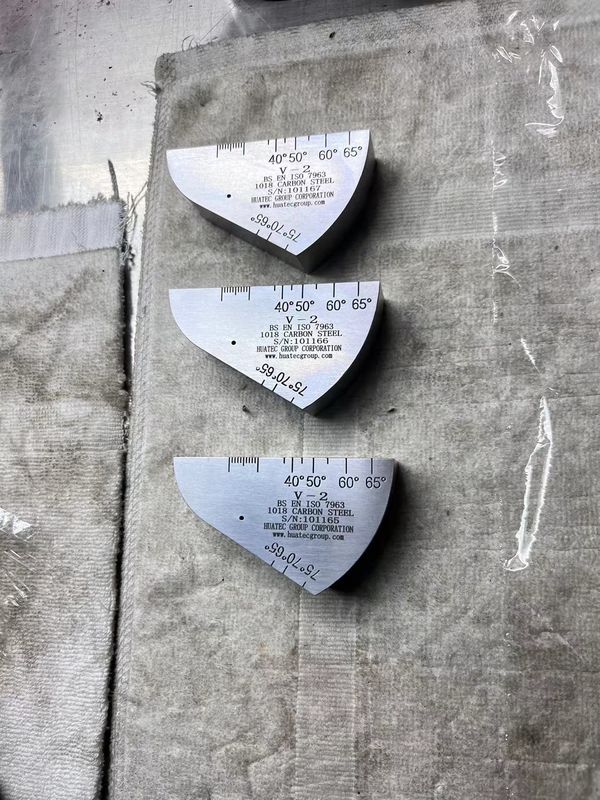

NDT-Kalibrierblock IIW V2 Bruttogewicht 1 kg

NDT-Kalibrierblock IIW V2 Block

Norm: ISO7963-2010

Der IIW2-Testblock (V-2-Testblock) ist der von der Internationalen Schweißgesellschaft anerkannte Standard-Testblock. Der V-2-Testblock (DIN54122) hat im Vergleich zum IIW-Testblock die Vorteile eines geringen Gewichts und einer einfachen Handhabung, was ihn besonders für den Einsatz vor Ort geeignet macht. Siehe Abbildung 1-2.

Hauptverwendungspunkte:

(1) Der Einfallspunkt und die Empfindlichkeitsreserve des Winkelprüfkopfes wurden unter Verwendung einer Bogenreflexionsfläche mit einem Radius von R50mm gemessen;

(2) Unter Verwendung der Reflexionsfläche des 5-fach-Lochs wird der Brechungsbereich des Winkelprüfkopfes mit 45°-65° bzw. 65°-75° angegeben.

(3) Die horizontale und vertikale Linearität des Fehlerdetektors kann durch Verwendung mehrerer P-Wellen-Reflexionen des Bodens mit einer Dicke von 12,5 mm gemessen werden;

(4) Zwei Bogenflächen, R25 und R50, werden zur Korrektur der Zeitachse und des Nullpunkts verwendet.
