CS NDT Kalibrierblock IIW V1 für zerstörungsfreie Prüfung

NDT-Kalibrierblock IIW V1 Block

IIW V1 Kalibrierblock

Norm: ISO2400-1972E

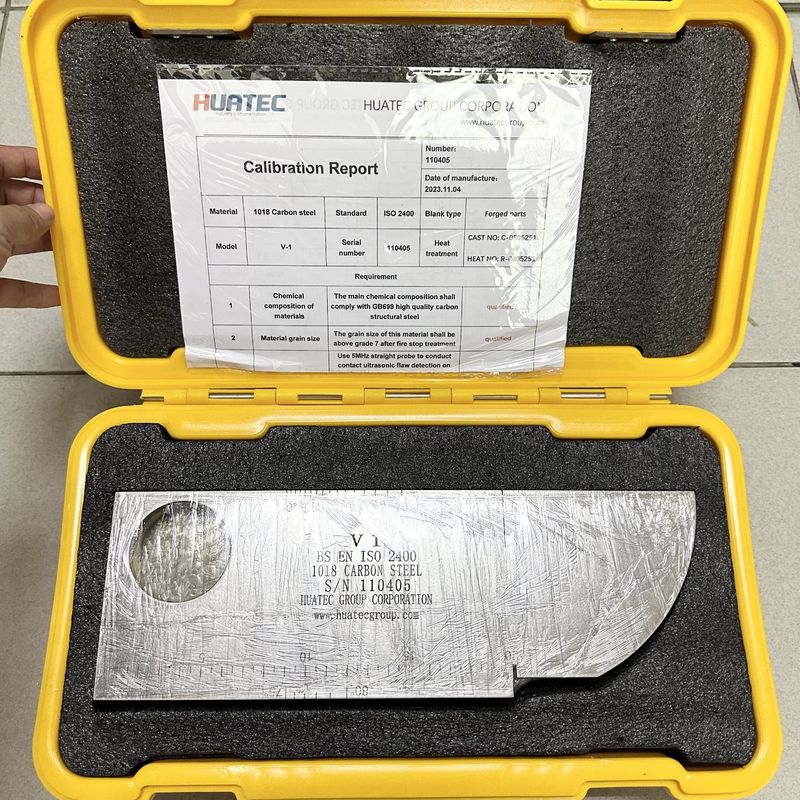

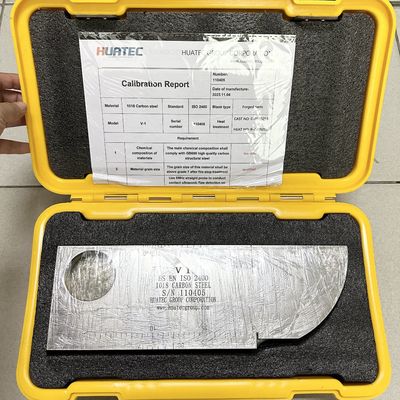

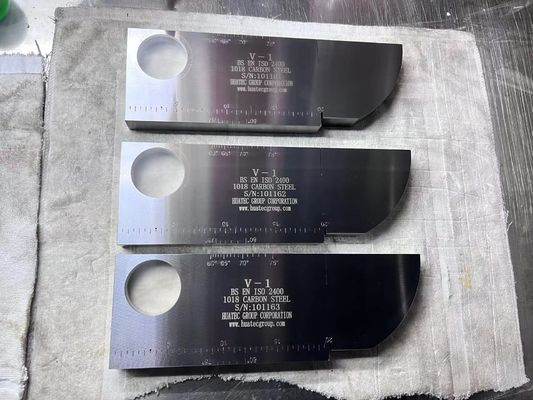

Der IIW-Prüfblock (V-1-Prüfblock) wird auch als niederländischer Prüfblock bezeichnet. Er ist ein internationaler Standardprüfblock, der vom Internationalen Schweißinstitut (IIW) zugelassen und von der Internationalen Organisation für Normung (ISO) empfohlen wird. Form und Größe sind in Abbildung 1-1 dargestellt:

Hauptanwendungspunkte:

(1) Der Dynamikbereich, die horizontale Linearität und der Längswellen-Erfassungsbereich des Fehlerdetektors können durch Verwendung einer Prüfblockdicke von 25 mm gemessen werden;

(2) Der 50°-Bogen und das 1,5-mm-Durchgangsloch wurden verwendet, um die Empfindlichkeitsreserve des Schrägprüfkopf-Brechungswinkels und des Längswellen-Geradprüfkopfes zu bestimmen. Es ist auch möglich, die Größe des Totbereichs des Geradprüfkopfes und das Eindringvermögen des Messgeräts in Kombination mit dem Prüfkopf grob abzuschätzen.

(3) Der Auftreffpunkt und der Totbereich des Schrägprüfkopfes werden unter Verwendung der R100mm-Bogenfläche gemessen, und das Zeitachsenverhältnis und der Nullpunkt können korrigiert werden;

(4) Das Längsaufösungsvermögen des Geradprüfkopfes kann mit der Kerbfläche von 85 mm, 91 mm und 100 mm gemessen werden;

(5) Verwenden Sie die rechtwinklige Kante des Prüfblocks, um den Schallstrahl-Schrägwinkel des Schrägprüfkopfes zu messen.
