HXPC-200A Digitaler Flachdetektor-Röntgenstrahlmaschine für das Klettern an der Außenwand von Rohren
1. Allgemeine Einführung
(1) Gerätehersteller: HUATEC
(2) Modell: HXPC-200A
(3) Fahrgeschwindigkeit: ≥100mm/s;
(4) Der Gehmodus verwendet den Raupentyp, um die vertikale Ausrichtung der Schweißnaht zu gewährleisten: ±1mm, die Ausrichtung der Gehrichtung
Genauigkeit: ±1mm;
(5) Es kann die Fahranforderungen einer Doppelwand-Einfachschatten-Richtstrahlmaschine für Pipelines mit einem Durchmesser von weniger als 1600 mm erfüllen;
(6) Verwenden Sie ein 5G-Dualband-Wireless-Kommunikationssystem, Steuerungsentfernung: 100 Meter (freies Gelände);
(7) Die Verwendung einer integrierten 36-V-Niedertemperatur-Lithiumbatterie-Stromversorgung, einfach zu ersetzen, kann normal bei minus 40℃ arbeiten;
(8) Arbeitszeit: mehr als 8 Stunden;
(9) Stromverbrauch: ≤150W;
(10) Synchronantrieb mit dem Wandkletterfahrzeug (Flachscanner), um die Anforderungen der Doppelwand-Einfachschatten-DR-Durchleuchtungsdetektion zu erfüllen
2. Tragbarer Röntgenstrahl-Fehlerdetektor
Gerätename: Tragbare Hochfrequenz-Konstantdruck-Röntgenstrahl-Fehlerdetektionsmaschine
| Modell |
XXG 300JYGF |
| Röntgenröhre |
Metallkeramikröhre |
| Stromversorgungsmodus der Röntgenröhre |
Konstantspannung |
| Spannungsregelbereich der Röntgenröhre |
50-300 kV |
| Spannungsregelstufe der Röhre |
1 kV/Schritt
|
| Röntgenröhrenstrom |
0,5-3,0 mA |
| Stromregelstufe der Röhre |
0,1 mA/Schritt |
| Maximale Belichtungszeit |
99 Minuten 59 Sekunden
|
| Verzögerungseinstellung des Hochdrucks |
0-99 Sekunden
|
| Maximale Leistung der Röntgenröhre |
900W |
| Betriebsfrequenz |
100 kHz
|
| Fokusgröße |
AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)
|
| Durchdringungsdicke |
65 mm (A3-Stahl, Brennweite 700 mm, HUATEC D7-Film, Negativschwarz ≥2,0, 10 Minuten)
|
| Vorübergehende Belastungsrate |
100 % (bei einer Umgebungstemperatur von 20℃, maximale Leistungsbedingungen)
|
| Strahlungswinkel |
40°x 55° |
| Interner Filter |
1 mm Be |
| Zusatzfilter |
4 mm Al-Äquivalent
|
| Rohrkopfgröße |
φ295 mm x 775 mm (einschließlich Endring) |
| Gewicht des Rohrkopfes |
29 kg |
| Anschlusskabel |
50 m |
| Stromkabel |
10 m |
| Controller-Größe |
465 mm x 154 mm x 323 mm
|
| Gewicht des Controllers |
11,3 kg |
| Eingangsleistung |
200-250 VAC, 47-400 Hz |
| Anodenkühlmethode |
Zwangsluftkühlung |
| Zulässige Umgebungstemperatur |
-20℃~+40℃ |
3. Standardzubehör umfasst:

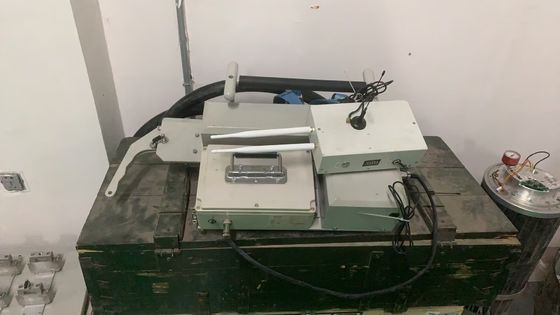

DR-Panel-Detektor-Rohraussenwand-Klettermaschine
Röntgenstrahlmaschine für das Klettern an der Außenwand von Rohren
Digitaler Flachdetektor 1024,76 μm, Bildbereich 233 x 97 mm

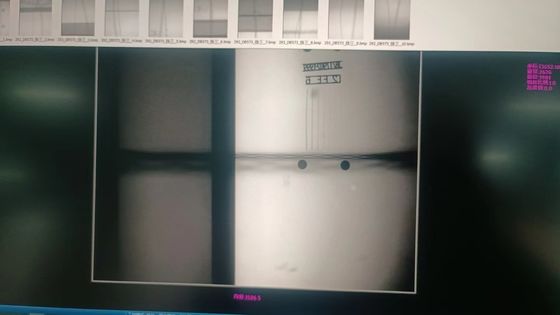

Software zur digitalen Bilderfassung und -verarbeitung
Laptop-Computer
Hochfrequenz-Konstantdruck-Röntgenstrahl-Fehlerdetektor (gerichtet)
Raupenführungschiene (kundenspezifisch nach Kundenanforderungen): Ø813 mm, Ø1016 mm, Ø1219 mm, Ø1422 mm 4 Stück.
