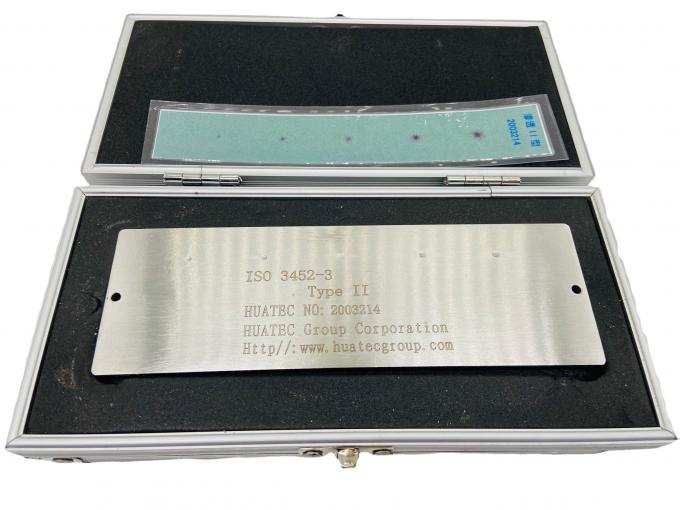

PT-Testplatte für Stahl, internationale Norm ISO9934-2 EN ISO 3452-3 Typ II Penetrations-Referenztestblock

Typ II Eindringprüfung Referenzblock

REFERENZBLÖCKE ZUR BEURTEILUNG DER EINDRINGMITTEL-LEISTUNG

ISO 3452-3:2013 beschreibt zwei Arten von Referenzblöcken - Referenzblöcke vom Typ 2 dienen der routinemäßigen Bewertung der Leistung von DPI-Systemen.

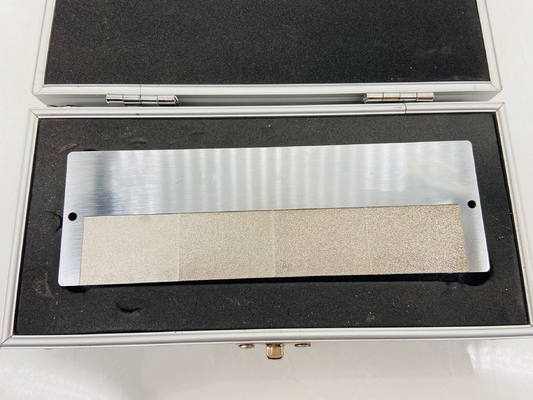

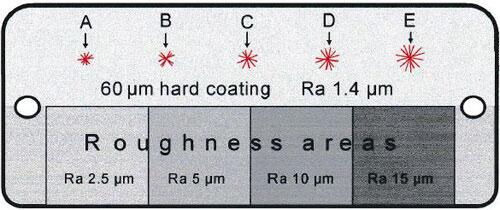

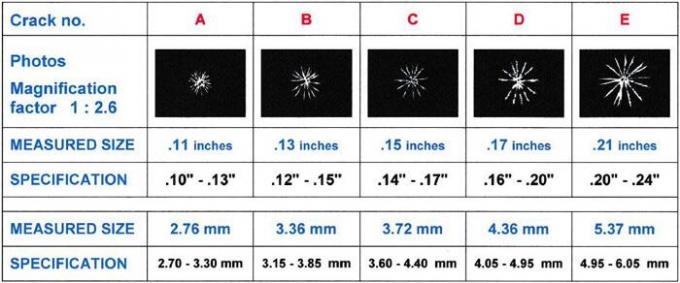

Der Referenzblock Typ 2 besteht aus Edelstahl, der mit einer Nickelschicht und anschließend mit einer harten Chromlegierung beschichtet ist. In dieser Schicht wurden dann fünf sternförmige Defekte mit Durchmessern von 3,0 bis 5,5 mm künstlich erzeugt, wobei die fünf Defekte entsprechend ihrer Größe gleichmäßig angeordnet sind. Zur Beurteilung der Waschbarkeit* enthält der Referenzblock Typ 2 vier benachbarte Bereiche mit Rauheiten von R = 2,5 μm, 5 μm, 10 μm und 15 μm. Der kleinste Defekt befindet sich neben dem Bereich mit der kleinsten Rauheit.

ALLE HUATEC KALIBRIERBLÖCKE KÖNNEN NACH KUNDENWUNSCH GEFERTIGT WERDEN, MATERIALIEN SIND OPTIONAL ALS KOHLENSTOFFSTAHL 1018, EDELSTAHL 304 UND 316L, ALUMINIUM 7075, DUPLEX-EDELSTAHL 2205.
