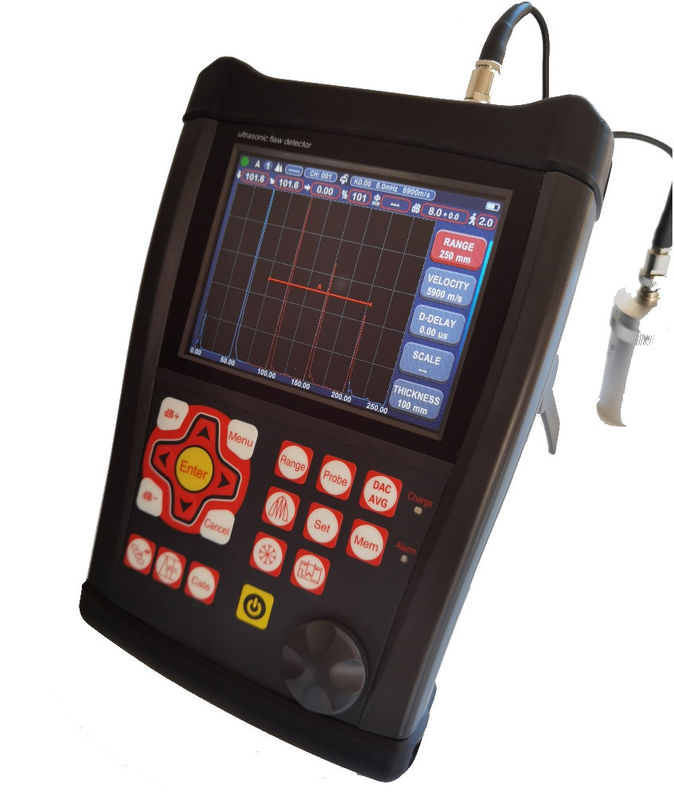

FD630 TOFD Modus Dickenprüfung Ultraschall-Fehlerdetektor

Spezifikationen

Bereich: 0-15000 mm, bei Stahlgeschwindigkeit

Materialgeschwindigkeit:100～20000 m/s

Impulswiederholfrequenz:10-10000 Hz

Dynamikbereich:≥38dB

Linearität: Horizontal: +/-0,2 % FSW, Vertikal: 0,25 % FSH, Verstärkergenauigkeit +/-1 dB.

Auflösungsvermögen:>40dB (5P14)

Empfindlichkeitsverluste:>66dB

Unterdrückung (Unterdrückung): 0 bis 80 % der vollen Bildschirmhöhe

500 unabhängige Einstellungen, jedes Kriterium kann frei eingegeben werden, wir können ohne Testblock vor Ort arbeiten；

Großer Speicher von 1000 A-Diagrammen

Testmodi: Impuls-Echo, Dual-Element und Durchschallung

Sondentypen: Einzel-Gerade, Einzel-Winkel, Dual-Gerade, Dual-Winkel

Gate-Monitore: Zwei unabhängige Gates, die über den gesamten Sweep-Bereich steuerbar sind

Einheiten: Zoll oder Millimeter

Stromversorgung: Netzanschluss 100-240 VAC, 50-60 Hz

Anzeigeverzögerung: -20 bis 3400 µs

Sondenverzögerung/Nullpunktversatz: 0 bis 99,99 µs

Interner wiederaufladbarer Li-Ionen-Akku mit 7,2 V bei 8000 mAh

15 Stunden nominale Betriebszeit, abhängig von der Displayhelligkeit

4 Stunden typische Ladezeit

H×B×T (mm): 260×175×60 (mm)

Gewicht: 1,2 kg

Betriebstemperatur: -10℃ bis 50℃

Lagertemperatur: -30℃ bis 50℃

Impulsenergie: 200 V, 300 V, 400 V, 500 V wählbar

Gleichrichtung: Positive Halbwelle, negative Halbwelle, Vollwelle, RF-System

Bandbreite (Verstärker-Bandpass): 0,1 bis 300 MHz

Gate-Monitore: Zwei unabhängige Gates, die über den gesamten Sweep-Bereich steuerbar sind

Empfindlichkeit: 120 dB max. in wählbarer Auflösung 0,1, 1,0, 2,0, 6,0 dB.

Wandleranschlüsse: BNC oder LEMO

Funktionen

Automatisierte Anzeige der genauen Fehlerposition (Tiefe d, Pegel p, Abstand s, Amplitude, sz dB, ф).

Fehlergrößenbestimmung: Automatische Fehlergrößenbestimmung mit AVG/AVG oder DAC, beschleunigt die Berichterstattung über die Annahme oder Ablehnung von Fehlern.

Automatisierte Kalibrierung von Wandler-Nullpunkt, Winkeln, Vorderkante und Materialgeschwindigkeit.

Bequem zu erstellen und zu verwenden DAC und AVG, um das Echo zu bewerten, die Kurve kann modifiziert und kompensiert werden.

Durch Anschließen eines U-Disks kann das Gerät unbegrenzten Speicher erhalten, PDF-Berichte ausgeben und das System aktualisieren.

Automatisches Erstellen von Videos des Testprozesses und Abspielen; Verwenden Sie U-Pan, die Länge des Videos ist unbegrenzt.

Farbe B-Scan.

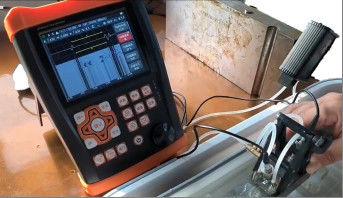

TOFD.

Schweißdiagramm.

Es gibt 15 Standards in der Einheit.

Bluetooth-Verbindung zu einem Mobilgerät zur Erstellung und zum Drucken von Prüfberichten vor Ort.　AWS D1.1.

Korrekturfunktion für gekrümmte Oberflächen.

Risshöhenmessfunktion.

Vergrößerungs-Gate: Ausdehnung des Gate-Bereichs über die gesamte Bildschirmbreite.

Auto-Gain-Funktion.

Hüllkurve: Gleichzeitige Anzeige des Live-A-Scans mit einer Aktualisierungsrate von 60 Hz und Hüllkurve des A-Scans

Anzeige.

Peak Hold: Vergleichen Sie eingefrorene Peak-Wellenformen mit Live-A-Scans, um Testergebnisse einfach zu interpretieren.

Scan Freeze: Die Anzeige Freeze hält Wellenform- und Schallpfaddaten fest.

Alarm: Piepton und LED.

Echtzeituhr.

Echo füllen.

Markierung erfassen.

Echofarbe innerhalb des Gates.

Basisinstrumentenpaket

Tragbarer Ultraschall-Fehlerdetektor

Geradstrahlwandler (2,5 MHz, Φ20)

Winkelstrahlwandler (4 MHz, 8 mm×9 mm, 60°)

Verbindungskabel für den Wandler (Q9-C5 oder optional C9-C5)

Wiederaufladbares Li-Ion-Akku-Paket, 7,8 Amperestunden

Netzteil/Ladegerät

Bedienungsanleitung auf Englisch

App-Software

Gurt
