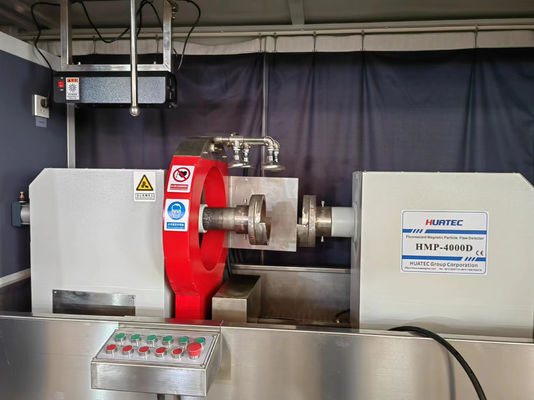

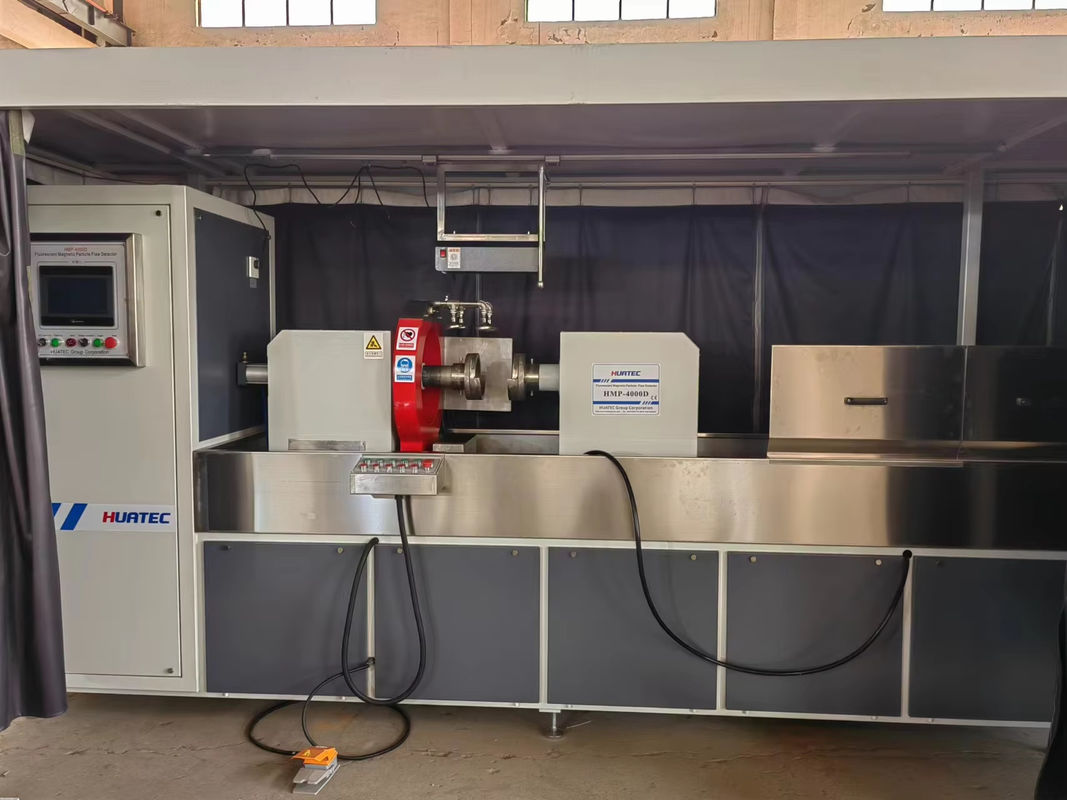

Hochpräzisions-ZfP-Magnetpulverprüfanlage HMP-4000D

1. Beschreibung der Gerätekomponenten

1.1 Allgemeine Geräteinformationen

Das Gerät ist eine Einzelmaschine, manuelles Be- und Entladen, das Gerät verwendet eine Stangenklemmung, Verbundmagnetisierungstechnologie, die rechte Elektrode pneumatische Klemmung, Klemmhub 0-50mm, automatische Dämpfungsentmagnetisierung, automatisches Sprühen, Rückgewinnung, Rühren und Filtration der magnetischen Suspension. Magnetische Suszeptibilität Typ A 2# (30/100) Teststück deutlich angezeigt.

Die Hauptkomponenten des Geräts sind: Klemmsystem, Magnetisierungsstromversorgungssystem, elektrisches Steuerungssystem, magnetisches Suspensionssprüh-, Rühr- und Filtrationsrückgewinnungssystem, Schwarzlicht, Dunkelkammer, Entmagnetisierungssystem usw.

1.2 Klemmsystem:

1.2.1, das Gerät konstruiert einen horizontalen Klemmmechanismus, Klemmhub 0-1500mm, kann die Länge von 1500mm, Außendurchmesser von 250mm innerhalb der Werkstückprüfungsanforderungen erfüllen. Die Längsmagnetisierungsspulen sind zwei, eine auf jeder Seite, jeweils durch den Zylinder angetrieben, und können zur Verbesserung der Magnetisierungswirkung der langachsigen Teile bewegt werden.

1.2.2. Das Gerät verwendet die spezielle Mand-Stab-Methode, um eine Umfangs-Magnetisierung des Werkstücks durch die Stabmethode durchzuführen und verschiedene radiale feine Risse zu überprüfen, die auf den Innen- und Außenflächen vorhanden sein können; Die Längsmagnetisierung des Werkstücks erfolgt durch die Spulenmethode, und verschiedene ringförmige feine Risse, die auf der Oberfläche des Werkstücks vorhanden sein können, werden überprüft.

1.2.3, um die genaue Positionierung des Werkstücks zu gewährleisten, um die Anforderungen der Geräteklemmung zu erfüllen. Das Gerät ist mit einer zentralen Höheneinstellvorrichtung ausgestattet.

1.2.4, der Umfang längs kann jeweils magnetisiert werden, überprüfen Sie jeweils die Innen- und Außenfläche des Werkstücks, die eine Vielzahl von Quer- und Längsrissen aufweisen kann; Die Verbund-(gleichzeitige) Magnetisierung des Werkstücks kann ebenfalls gleichzeitig durchgeführt werden, und verschiedene subtile Defekte, die auf den Innen- und Außenflächen des Werkstücks vorhanden sein können, können umfassend gleichzeitig überprüft werden.

1.2.5, es gibt eine Arbeitsplattform, die vor der Werkbank entworfen wurde, was für das Be- und Entladen bequem ist.

1.3 Magnetisierungsstromversorgungs-Steuerungssystem:

Das Gerät verwendet den AC-Magnetisierungsmodus, zwei Sätze unabhängiger Magnetisierungsstromversorgungen in Umfangs- und Längsrichtung, und zwei Haupttransformatoren liefern jeweils Magnetisierungsstrom. Die gesteuerte Modulwandlertechnologie wird verwendet, um die Größe des Stromkreises zu steuern, und die isolierte Spannung wird in die Elektrode und die Jochspule eingespeist. Die Stromgröße ist stufenlos einstellbar und das entsprechende Instrument ist so eingestellt, dass es anzeigt, um sicherzustellen, dass das Werkstück die angegebene Magnetisierungsintensität erhält. Mit der Abschaltphasensteuerungsfunktion, um ein stabiles Restmagnetfeld aufrechtzuerhalten, kann zur Fehlererkennung mit der Restmagnetfeldmethode verwendet werden.

1.4 Elektrisches Steuerungssystem (Touchscreen ist optional, das Folgende beinhaltet * Nummer im Zusammenhang mit der Touchscreen-Auswahl):

1) Das elektrische Steuerungssystem wird von PLC gesteuert, einschließlich Steuermodul und dessen Schutzvorrichtung, Stromregulierungs-Triggervorrichtung, Amperemeter, Steuertaste und Kontrollleuchte, Motor, Zylinder, Doppelkupplung, Magnetventil, Luftschalter, Zwischenrelais und andere Steuergeräte.

2) Wie von beiden Parteien durch Verhandlung bestätigt, verwendet das Gerät ein elektromechanisch integriertes Design, und der Stromverteilungs-Schaltschrank befindet sich auf der Rückseite des Geräts. Der grundlegende Stromausfallbetrieb wird auf der Schrankoberfläche durchgeführt, die Schranktür ist mit Türschlössern, Staubschutz, Filtration, Luftkühlsystem usw. ausgestattet. Der Lieferant muss die elektrische Sicherheit und Wartung der mechanischen und elektrischen Integration gewährleisten.

3) Zusätzlich zum automatischen Betrieb ist das Gerät auch mit manuellen Funktionstasten für verschiedene Funktionen ausgestattet, die manuell realisiert werden können: Werkstückklemmung (pneumatisch), Sprühen, Magnetisierung, Werkstücklockerung (pneumatisch) und andere Aktionen.

4) Umfangs- und Längsschaltungsplatinen können universell verwendet werden.

5) Die Magnetisierungszeit und das Magnetisierungsintervall können eingestellt werden.

6) Ausgestattet mit einem Fußschalter kann der Start des automatischen Programms über die Taste "Autostart" oder den Fußschalter gesteuert werden.

7) Das Gerätegehäuse ist zuverlässig geerdet, und der Isolationswiderstand der gesamten Maschine beträgt ≥2MΩ.

8) Das Gerät verfügt über einen perfekten Sicherheitsschutz und eine Alarmfunktion.

*9) Mit dem Touchscreen-Voreinstellstrom können Sie den Strom voreinstellen, den Strom automatisch verfolgen, der Fehlerwert beträgt nicht mehr als 5%.

*10) Automatischer Alarm und Anzeige der Warnung, wenn der Strom abnormal ist oder fehlt.

*11) Mit 30 Gruppen von Magnetisierungsprozess-Speicherfunktion, Umfang längs kann separat gespeichert werden.

12) Joint Venture Siemens, Omron PLC, italienische ST, STM oder inländische bekannte Marke Chint-Komponenten werden verwendet, um die Qualität der gesamten Maschine zu gewährleisten.

*13) Mit Bediener-Passwortberechtigungsfunktion, um sicherzustellen, dass Personal ohne entsprechende Berechtigung das Gerät nicht ändern oder bedienen kann.

1.5 Magnetisches Suspensionssprüh-, Misch- und Filtrationsrückgewinnungssystem:

1) Das magnetische Suspensionssprüh-, Misch- und Filtrationsrückgewinnungssystem besteht hauptsächlich aus: Flüssigkeitssammeltank, Flüssigkeitsspeichertank, Sprühpumpe, Mischpumpe, Filter, Pipeline usw.

2) Die magnetische Suspension wird im Flüssigkeitsspeichertank gelagert; Ausgestattet mit einer Filtervorrichtung, um sicherzustellen, dass das Sprühen nach dem Sprühen nicht blockiert wird. Die Filtervorrichtung sollte tief in der magnetischen Suspension sein, um zu verhindern, dass die Filtervorrichtung verstopft und die Sprühpumpe beschädigt wird. Eine automatische Rührvorrichtung ist im Flüssigkeitsspeicherbehälter vorgesehen.

3) Die magnetische Suspension wird gleichzeitig von mehreren Sprinklern versprüht, um sicherzustellen, dass das Werkstück vollständig benetzt wird.

4) Rückschlagventile sind in der magnetischen Suspensionssprühleitung konstruiert, um zu verhindern, dass Blasen durch den Rückfluss der magnetischen Suspension entstehen.

5) Jeder Sprühkopf der magnetischen Suspension sollte bequem zu öffnen und zu schließen sein, und die Sprühposition, die Durchflussgröße und der Druck können eingestellt werden.

6) Manuelle Spritzpistole ist an der Vorderseite der Maschine angebracht.

7) Die magnetische Suspension darf nicht auf die Außenseite des Geräts gesprüht oder ausgelaufen werden.

1.6 Schwarzlicht:

1.6.1, die Fluoreszenzvorrichtung verwendet ein hochintensives DG-6K LED-Schwarzlicht.

1.6.2. Vor der Magnetisierungsstation oben in der Dunkelkammer befestigt und hochgezogen, um die Drehung und Beobachtung der Teile zu erleichtern, die vom Schlepper nach Abschluss der Magnetisierung des Werkstücks angetrieben werden.

1.6.3, ultraviolette Beleuchtungsstärke: Die Beleuchtungsstärke beträgt nicht weniger als 6000 uw/cm2, die Lebensdauer beträgt nicht weniger als 10000 Stunden.

1.6.4, kann 1000 mm Teile vollständig abdecken.

1.7 Dunkelkammer (Beleuchtungs- und Abluftsystem)

1) Die linke, rechte, obere und hintere Seite der Dunkelkammer sind durch hochwertige Stahlplatten entsprechend der Größe des Bettes verschlossen, und gleichzeitig kann die Art der Schutztür zur Erleichterung der Wartung geöffnet und geschlossen werden; Die Vorderseite erstreckt sich um 650 mm und verwendet einen Verdunkelungsvorhang, um Licht zu blockieren. Der Verdunkelungsvorhang verwendet einen hochwertigen schwarzen Verdunkelungsvorhang.

2) Das Beleuchtungssystem ist eine Leuchtstofflampe, die im Inneren der Oberseite der Dunkelkammer befestigt ist, um die Arbeitsbeleuchtung zu gewährleisten.

3) Installieren Sie einen Abluftventilator in der Dunkelkammer, um die Luftzirkulation zu gewährleisten, ohne die äußere Lichtabschirmung zu beeinträchtigen.

4) Die Dunkelkammer verwendet eine Sprühbehandlung, und die gesamte Dunkelkammer hat eine kompakte Struktur und ein schönes Aussehen.

1.8 Automatisches Entmagnetisierungssystem:

Das Entmagnetisierungssystem ist die ursprüngliche Position der Magnetisierung, Dämpfungsentmagnetisierung, und die Remanenz beträgt nicht mehr als 0,2 mT.

1.9 Sonstiges

1) Zufällige Lieferung: Einzelheiten siehe Lieferumfang.

2) Die Konstruktion und Herstellung des Geräts muss der Norm JB/T8290-2011 "Magnetpulver-Rissprüfmaschine" entsprechen und die technischen Bedingungen der Magnetpulver-Rissprüfung erfüllen.

2. Zubehör

3. Haupttechnische Parameter des Geräts

Umfangs-Magnetisierungsstrom: AC 0-4000A stufenlos einstellbar mit Abschaltphasensteuerung

Längs-Magnetisierungspotenzial: AC 0- (3000A*6T) 18000AT stufenlos einstellbar mit Abschaltphasensteuerung

Entmagnetisierungseffekt: AC-Dämpfungsentmagnetisierung, Remanenz ≤0,2 mT

Magnetisierungsmodus: Umfangs-Magnetisierung, Längs-Magnetisierung, Umfangs-Längs-Verbundmagnetisierung; Längsstromfehlerquote ≤±5%; Spulenparameter: 2*3T, Innendurchmesser 350mm;

Empfindlichkeit: Gemäß der Prozessspezifikation JB/6065-92 "Magnetpulver-Rissprüfmaschinen-Standardtestfilm" kann der A-Typ-Empfindlichkeitstestfilm 2# (30/100) Vollkreis und Kreuz deutlich angezeigt werden. Klemmhub: 0 mm-1500 mm

Abmessungen: 3900mm×1590mm× 2200mm

4. Geräteaussehen und Lackfarbe

Außenfarbspray: RAL7035, gekaufte Teile dürfen die Primärfarbe beibehalten.
