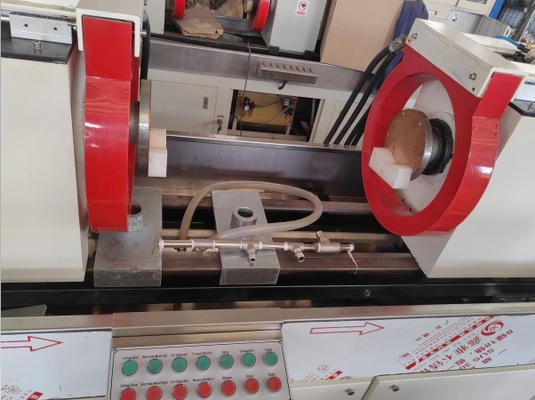

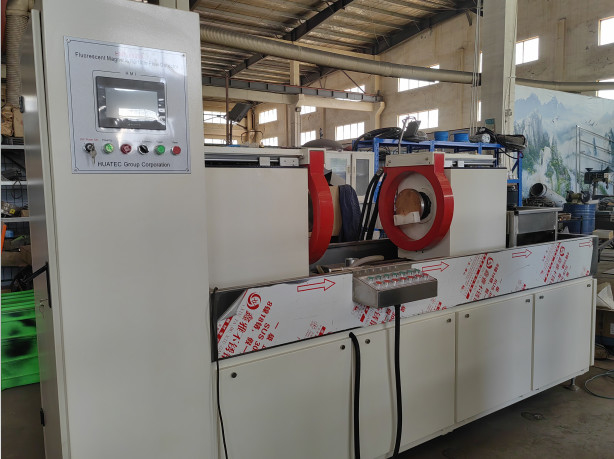

HMP-5000 Leuchtstoffmagnetische Partikelfehldetektor
Arbeitsprinzip
Verwenden der Wechselwirkung zwischen dem Magnetleckagefeld und dem Magnetpulver am Defekt des Werkstücks.Sie nutzt die Differenz zwischen der Durchlässigkeit von Oberflächen- und Oberflächenfehlern von Stahlprodukten (z. B. Risse) aus.Die Magnetfeldverzerrungen bei der Diskontinuität dieser Materialien werden nach der Magnetisierung verursacht.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, unter Verwendung der Eigenschaften des Magnetlecks an der Defektstelle, um Magnetpulver zu absorbieren,Auf diese Weise zieht sich Magnetpulver an, um Magnetpulveransammlungen am Defekt zu bilden - Magnetmarkierungen, werden unter geeigneten Lichtverhältnissen der Defektort und seine Form entsprechend aufgedeckt.
| Technische Parameter |
|
|
Strom
Name
|
HWDC/FWDC
(Zusätzlich)
|
|
| |
| Umkreismagnetisierungsstrom (A) |
5000 |
|
| Längsmagnetisierung MMF (AT) |
12000,16000,18000,20000 |
|
| Optional innerer Durchmesser der Spule (mm) |
350,400,500,600 |
|
| Optional maximaler Elektrodenabstand (mm) |
1000,1500,2000,3000,5000 |
|
| Hauptmotor |
Integrierter/spalteter Typ (Bedienfach vom Hauptmotor getrennt) |
|
| Empfindlichkeit |
Klar auf dem Prüfstück Typ A dargestellt (30/50,15/50,7/50) |
|
| Arbeitszyklus |
≤ 30% |
|
| Steuerungsmodus |
Manuell/automatisch |
|
| Betriebsschnittstelle |
Digitale Ampereinheit/Touchscreen |
|
| Klemmmechanismus |
Manuell/Pneumatisch |
|
| Rotationsmodus |
Manuell/elektrisch |
|
| Schwanzelektrodenbewegung |
Manuell/elektrisch |
|
| Wechselstrommagnetisierungsverfahren |
Umkreis-, Längs- und Verbundmagnetisierung |
|
| Wechselstromdemagnetisierung |
Automatische Zerfalldemagnetisierung |
|
| Berichtigungsmodus |
Halbwellenrektifizierung (HWDC) / Vollwellenrektifizierung (FWDC) |
|
| Verfahren zur Wechselstrom-/Gleichstrommagnetisierung |
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
Gleichstrom-Umfangsmagnetisierung, Gleichstrom-Längsmagnetisierung, Gleichstrom-Längsmagnetisierung, Gleichstrom-Umfangsmagnetisierung + Gleichstrom-Längsmagnetisierung,Gleichstrom-Umfangs- + Wechselstrom-Längsverbundmagnetisierung
|
|
| Gleichspannungsdemagnetisierung |
Ultra-niedrigfrequente Demagnetisierung |
|
| UV-Lampe |
Aufgehängt / Handheld |
|
| Sprühzeit |
3 ̊6 Sekunden / Manuelle Steuerung |
|
| Magnetisierungszeit |
0.52 Sekunden pro Zyklus |
|
| Beobachtungszeit der Rotation |
5 ̊10 Sekunden |
|
| Demagnetisierungszeit |
35 Sekunden pro Zyklus |
|
| Luftversorgung |
0.4-0.8MPa |
|
| Stromversorgung |
Drei-Phasen-Fünf-Draht, 380V±10%, 50Hz |
|
| Gesamtgröße (mm) |
Länge: 1,5 m + Elektrodenabstand |
|
| Breite: 2,000Höhe: 2,200 |
|
Anwendung
Es ist für die Erkennung von Mikrofehlern an Oberflächen und in der Nähe der Oberfläche (z. B. Risse, Schlackeinschlüsse) von ferromagnetischen Werkstücken (z. B. Schrauben, Nadeln, Buschen, Zahnräder, Zahnradringe, Kurbelwellen usw.) ausgelegt.) verursacht durch Fälschung, Dämpfen, Schleifen, Ermüden und andere Verfahren.
Konformitätsstandards
Magnetische Partikelfehlerdetektor: GB/T 8290 ◄ 2011
Beobachtungsbedingungen für die Inspektion magnetischer Partikel: GB/T 5097-2020 / ISO 3059:2012
ASTM-Norm: Magnetische Partikeldetektionsmethode ASTM E1444-01
EU/Internationale Normen: DIN EN ISO 9934-2:2003
Technische Parameter
Erfassungsspielraum: Durchmesser: 0~260 mm, Länge: 1.200 mm (anpassbarer Bereich: 0~3.000 mm)
Detektionsmethode: Detektion von fluoreszierenden oder nicht fluoreszierenden magnetischen Partikeln
Magnetisierungsmethode: Umkreis-, Längs- und Verbundmagnetisierung
Elektrodenabstand: Einstellbar 0·1200 mm, anpassbarer Bereich 0·6000 mm
Klemmmechanismus: manuelle/pneumatische Klemmung
Magnetisierungsstrom: 0 ‰ 6000A
Demagnetisierungseffekt: Restmagnetismus < 0,3 mT
Empfindlichkeit: Klar auf dem Standardprüfstoff des Typs A1 (15/50 μm) dargestellt
Stromversorgung: Dreiphasige Fünfdraht-Wechselstrom 380V 50Hz
Standardkonfiguration:
Magnetische Partikelinspektion
DigitaleAmmeter
Lichtdichtes Dunkelzimmer mit Schutzvorhang
Aufgehängte UV-Lampe
Fluoreszierende magnetische Partikel
Magnetische Suspensionskonzentrationsprüfrohr
Magnetometer
Optionale Konfiguration:
Halb geschlossener Dunkelraum
Vollständig geschlossener Dunkelraum
Gleichstrommagnetisierung (HWDC/FWDC)
Touchscreen-Bedienfeld
Beobachtung der Rotation (manuell/elektrisch)
Elektrisch bewegte Heckelektrode
Flammfeste Kupfernetzmatte
| Modell |
Ausstattung |
Schwanzelektrodenbewegung |
Beobachtung der Rotation |
Bedienfeld |
| Handbuch |
Elektrisch |
Handbuch |
Elektrisch |
Digitale Ampermeter |
Touchscreen |
| Wirtschaftliche |
Grundlegendes Dunkelzimmer |
√ |
|
√ |
|
√ |
|
| Standards |
Halbgeschlossene Dunkelkammer |
√ |
|
|
√ |
√ |
|
| Fortgeschritten |
Vollständig geschlossener Dunkelraum |
|
√ |
|
√ |
|
√ |
