HRD-120 integrierte interne und externe Seilseilfehler-On-Line-Erkennungsmaschine

HRD-120 integrierte interne und externe Drahtseilfehler Online-Erkennung Maschine

一. Produktübersicht

◆Online-BetriebNachweis von Drahtseilinterne und externeGebrochene Drähte, Verschleiß, Rost, Verformungen, lose Stränge, übersprungene Drähte, Materialveränderungen und andere Mängel.

◆ Der Prüfbericht kann den Standards verschiedener Branchen entsprechen und enthält die Anzahl der zerbrochenen Drähte und das Verhältnis der zerbrochenen Drahtfläche zur Gesamtfläche des Drahtes.

◆ Die Verwendung einer Computer-USB-Schnittstelle (verkabelt) oder eines "eigenen Wi-Fi-Netzwerks" (drahtlos) zur direkten Probenahmeverarbeitungsanalyse mit Online-Lauf- und Licht-Alarm und Echtzeitanzeige der Ergebnisse.

◆ Umkreisstruktur des Sensors, Umkreisumgebung, axiale Magnetisierung, sofortige Magnetisierung des Drahtseils bis zum Sättigungszustand.

◆ Der Sensor besteht aus einer Aluminiumlegierung, die wasserdicht, staubdicht, stoßfest und feuchtigkeitsdicht ist.

◆ Stabiler Betrieb, zuverlässige Leistung, hohe Detektionsgenauigkeit, starke Interferenzsicherung, genaue Daten.

◆ SOFTWARE ADAPTIERT auf Windows 98/2000 / XP/Vista/ Windows 7/8/10/11 und verschiedene Betriebssysteme

◆ Es wird häufig in Bergbau, Seilbahnen, Hebegeräten, Aufzügen, Hafenmaschinen, Seilbrücken und anderen Bereichen eingesetzt.

二.Systemkonfiguration und -modell

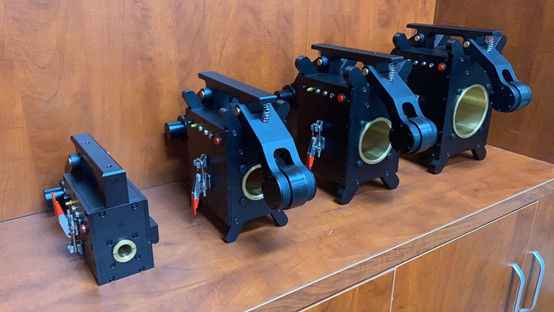

Alle müssen angepasst werden: Drahtseilfehlererkennung (48mm klein - 78mm mittel - 108mm groß)

Anmerkung: 1, darunter 7 Tablet-Doppelnutzungscomputer sind optional (nach Nachfrage sind die Kosten zusätzlich);

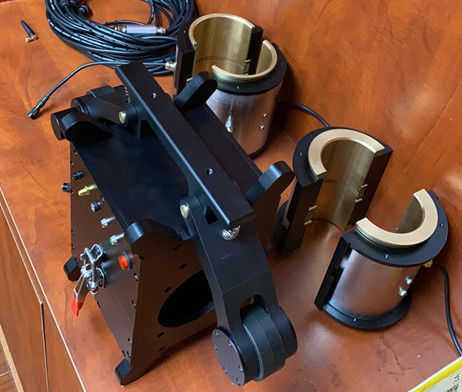

2, alle Größen können auf Anfrage angepasst werden (und können genau angepasst werden austauschbare Auskleidung); Wie 48mm + 24mm austauschbare Busche

三.Technischer Kern und juristische Qualifikation

1- virtuelles Instrument: Seil unendliche Unsicherheit.und die direkte Probenahmeverarbeitung durch Computer können keine verpasste Erkennung und keine Fehleinschätzung gewährleisten, genau wie beim Ansehen eines Films, beim Scannen des Drahtseils während des gesamten Prozesses, sind die Ergebnisse genau und gut wiederholbar.

2. Drei feste Instrumente: Gemäß den nationalen Normen für Schrott aus Drahtseilen in verschiedenen Industriezweigen, wendet dieses Produkt elektromagnetische qualitative, quantitative, Positionierung,Online-nicht zerstörende Erkennung von Drahtseilen, inneren und äußeren zerbrochenen Drähten, Rost, Verschleiß, Veränderungen des Querschnitts des Metalls, lose Stränge, Übersprungdraht, Verformungen, Materialanomalien und andere Defekte.

3Rechtsinstrument: im Einklang mit der amerikanischen Norm ASTM1571-2021 und der nationalen Norm GB/T21387-2008.

四. Technische Indikatoren

Die gesamte Serie kann dieDurchmesserbereich des Drahtseils:φ1.5-300 mm (es ist notwendig, verschiedene Sensorreihen mit Spezifikationen zu konfigurieren)

Relative Geschwindigkeit von Sensor und Seil: 0,0-6,0 m/s Beste Geschwindigkeit: 0,1-0,5 m/s

Die optimale Lücke zwischen dem Sensorführer-Hülle und dem Drahtseil ist 2-4 mm, und die zulässige Lücke ist 0-15 mm

Fähigkeit zur Erkennung eines defekten Kabels (LF)

Qualitativ: DieGenauigkeitDie Qualitätserkennung eines einzelnen zentralisierten zerbrochenen Drahtes ist99.99%

Quantitative: Die Anzahl der zerbrochenen Drähte an einem Ort ermöglicht es einer oder einer gleichwertigen Wurzel, falsch zu beurteilen

Die Genauigkeit beträgt mehr als 92%, wenn die Anzahl der zerbrochenen Drähte an einem einzigen Ort für mehr als 100 Mal fehlerfrei erkannt wird

Quantitative Veränderungsrate des Metallquerschnitts (LMA)

Diezulässiger Wiederholungsfehlerder Nachweissensitivität beträgt± 0,055%

Diezulässiger Fehlerder Prüfgenauigkeitsanzeige:± 0,2%

Position (L) Erkennungsfähigkeit: Prozentsatz des Fehlerwerts der Erkennungslängenanzeige: ±0,2%

Stromversorgung:5V von der Computerbatterie

Sensorgewicht: gemeinsame Spezifikationen < 10 kg (nach Maßgabe der tatsächlichen Situation angepasst)

Umgebungstemperatur:- 10°C bis 40°CAtmosphärischer Druck:86 ~ 106 Kpa Relative Luftfeuchtigkeit:≤ 85%
