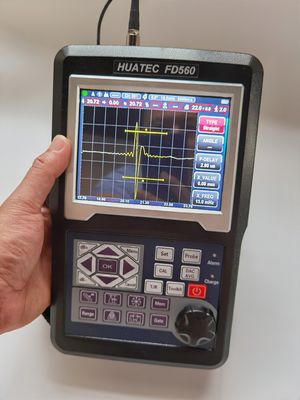

Digitale Ultraschallfehlerdetektor für die Schweißprüfung FD560

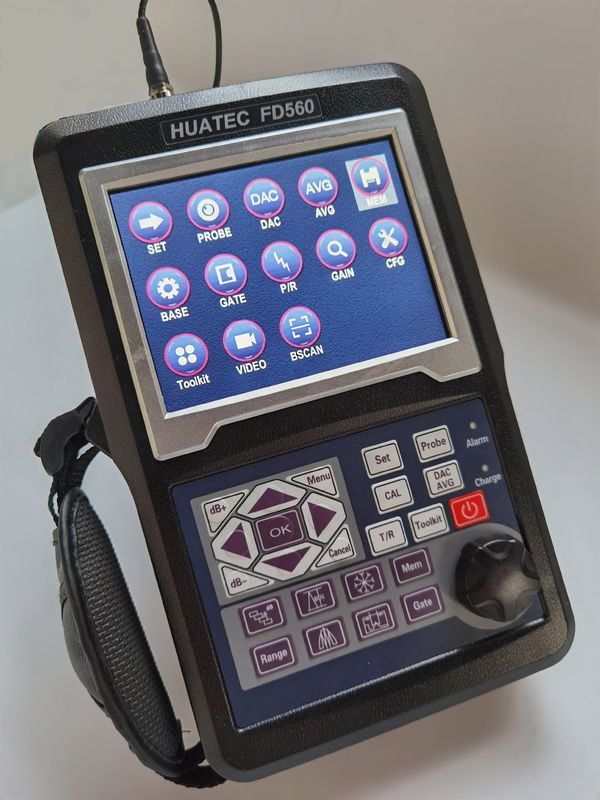

Benutzerfreundlicher interaktiver Dialog hilft bei Operationen wie Kalibrierung, Kurvenbildung usw.
Alle Werkzeuge, die Sie benötigen: DAC, AVG, TCG AWS, etc.
| Reichweite |
0-10000 mm bei Stahlgeschwindigkeit |
| Materialgeschwindigkeit |
100 ‰ 20 000 m/s |
| Häufigkeit |
10 bis 2000 Hz |
| Dynamischer Bereich |
≥ 38 dB |
| Linearität |
Horizontale: +/-0,2%, vertikale: 2,0% ((Horizontale: +/-0,2% FSW Vertikale: 0,25% FSH)) |
| Macht zur Lösung von Problemen |
> 40 dB (5P14) |
| Empfindlichkeit bleibt zurück |
> 68 dB |
| Ablehnen (Auslöschen) |
0 bis 80% Vollbildschirmhöhe |
| Gedächtnis |
1000 A-Grafik |
| Prüfmodi |
Impulsecho, Dual-Element und Thru-Transmission |
| Energiebedarf |
Wechselstromkanäle 100-240 VAC, 50-60 Hz |
| Verzögerung der Sonde/Nullverschiebung |
0 bis 99,99 μs |
| Anschlüsse von Wandlern |
BNC oder LEMO |
| Empfindlichkeit |
120 dB max bei wählbarer Auflösung 0.1, 1.0, 2.0, 6,0 dB |
| Bandbreite |
0.2 bis 25 MHz |
Puls-Wiederholungsfrequenz: 10-2000Hz präzise Einstellung, Hochgeschwindigkeits-Scan, kein Auslassen.
Hoches Signal-Rausch-Verhältnis, klares und stabiles Echo, geräuschdichtes Design, perfekt für schwierige Arbeitsbedingungen.
12-stellige AD, hohe Geschwindigkeit der Probenahme führt zu einem besseren Echo-Diagramm mit allen Details.
Kann die Sondenfrequenz 20M perfekt nutzen.
IP65 Standard, Schutzgummigehäuse, Dämpfungsunterstützung lässt es in jedem Winkel stehen.
Die Batterie hält 15 Stunden mit einer Ladung.
Digitale Ultraschallfehlerdetektor für die Schweißprüfung.
Basisinstrumentpaket
Tragbarer Ultraschallfehlerdetektor (Anschluss kann BNC oder Lemo 01 sein)
Strahlwandler (2,5 MHz, Φ20)
Winkelstrahlwandler (4 MHz, 8 mm × 9 mm, 60°)
Verbindungskabel für den Wandler (BNC-Lemo 00 oder optionale Lemo 01-Lemo 00)
Wiederaufladbare Li-Ion-Batterie, 8 Ampere pro Stunde
Stromversorgung/Ladegerät
Betriebsanleitung in englischer Sprache
Streife
Die Optionen:

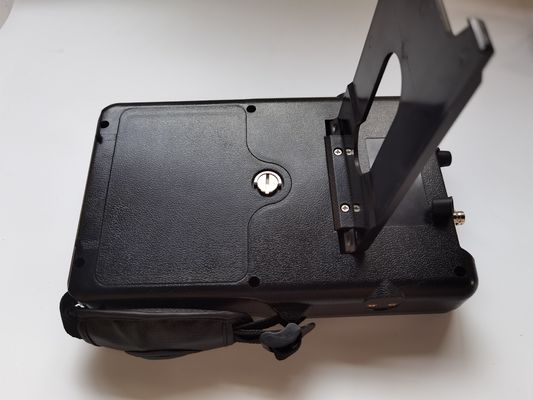

- Die drehende Metallstütze, die Dämpfung, lässt es in jedem Winkel stehen.
- Bluetooth-Verbindung zum mobilen Gerät zur Erstellung und Druckung von Erkennungsberichten vor Ort.
- IIW V2 Block.
- Lederhülle.
- App-Software
