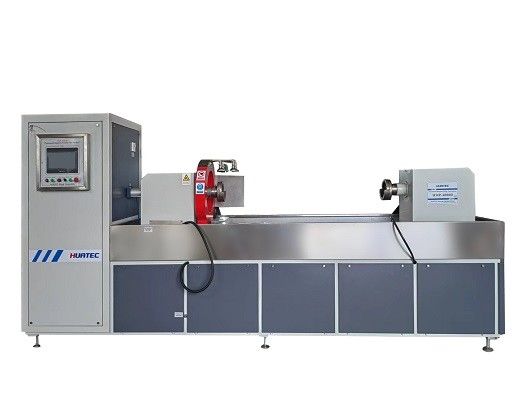

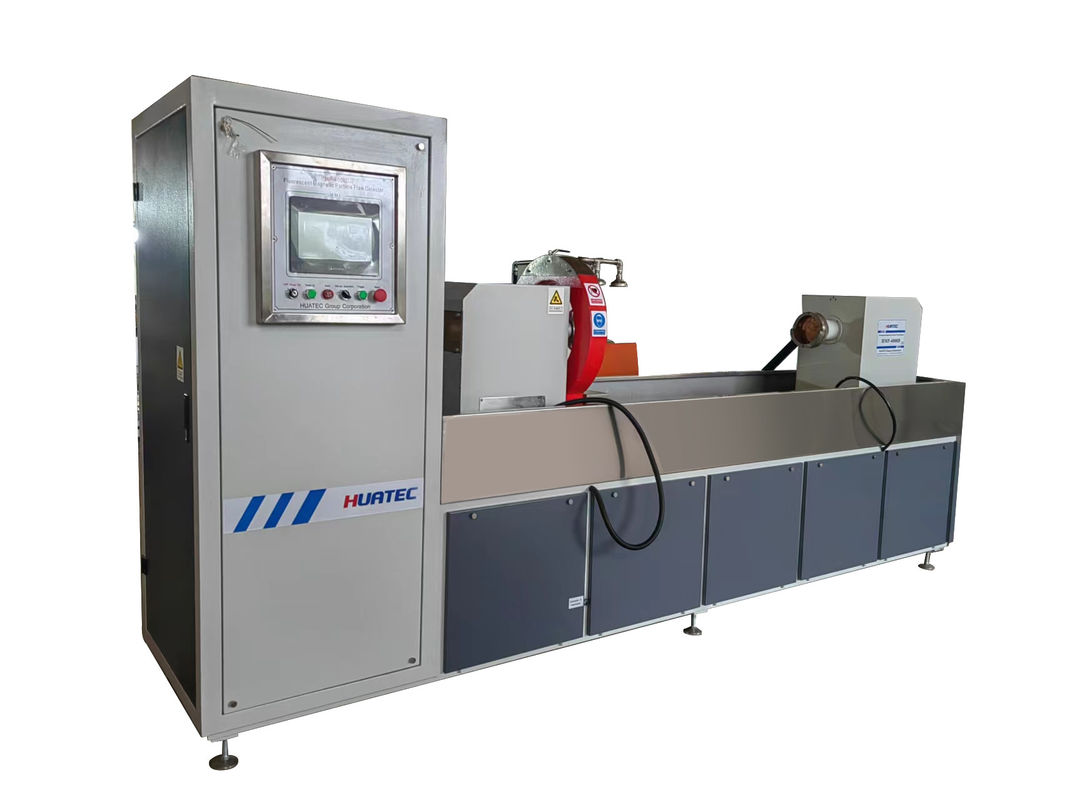

HMP-4000D Magnetpartikelfehldetektor mit hoher Präzision

HMP-4000D Magnetpartikelfehldetektor mit hoher Präzision

1. Beschreibung der Bauteile des Geräts

1.1 Allgemeine Geräteinformationen

Die Ausrüstung ist eine einzige Maschine, manuelles Laden und Entladen, die Ausrüstung nimmt Stange Klemmen, Komposit-Magnetisierungstechnologie, die rechte Elektrode pneumatische Klemmen, Klemmen Schlag 0-50mm,Automatische Dämpfung, Demagnetisierung, automatisches Sprühen, Wiedergewinnen, Rühren und Filtern der Magnetsuspension.

Die Hauptkomponenten der Ausrüstung sind: Klemmsystem, magnetisierende Stromversorgung, elektrische Steuerung, Magnetsuspension Sprühmisch- und Filtrationswiederherstellungssystem, schwarzes Licht,Dunkelraum, Demagnetisierungssystem und so weiter.

1.2 Befestigungssystem:

1.2.1, die Ausrüstung entwerfen horizontale Spannmechanismus, Spannschlag 0-1500mm, kann die Länge von 1500mm, Außendurchmesser von 250mm innerhalb der Werkstück Inspektion Bedürfnisse erfüllen.Die Längsspulver sind zwei, eine auf jeder Seite, die jeweils vom Zylinder angetrieben wird, und kann in Bewegung gebracht werden, um den Magnetisierungseffekt der langen Achse Teile zu verstärken.

1.2.2. Die Ausrüstung verwendet die spezielle Mann-Stab-Methode, um die Umfangsmagnetisierung des Werkstücks durch die Stab-Methode durchzuführen,und überprüfen Sie verschiedene feine Radial-Risse, die auf den inneren und äußeren Oberflächen vorhanden sein könnenDie Längsmagnetisierung des Werkstücks erfolgt durch Spulenmethode, wobei verschiedene feine Ringspalten, die möglicherweise auf der Oberfläche des Werkstücks vorliegen, überprüft werden.

1.2.3Die Ausrüstung ist mit einer zentralen Höhenregelung ausgestattet.

1.2.4, kann der Längsumfang magnetisiert bzw. die innere und äußere Oberfläche des Werkstücks überprüft werden, kann eine Vielzahl von Querschnitts- und Längsrissen vorliegen;Gleichzeitig kann auch eine zusammengesetzte (gleichzeitige) Magnetisierung des Werkstücks durchgeführt werden., und verschiedene subtile Mängel, die auf den inneren und äußeren Oberflächen des Werkstücks auftreten können, können gleichzeitig umfassend überprüft werden.

1.2.5Vor der Arbeitsplatte befindet sich eine Arbeitsplattform, die für den Lade- und Entladebetrieb geeignet ist.

1.3 Magnetisiertes Steuerungssystem für die Stromversorgung:

Die Ausrüstung verwendet den Wechselstrommagnetisierungsmodus, zwei Sätze unabhängiger Magnetisierungsnetzteile in Umfangs- und Längsrichtung,und zwei Haupttransformatoren liefern magnetisierenden StromDie Steuerungsmodulkonvertertechnologie dient zur Steuerung der Größe des Stromkreises, wobei die isolierte Spannung in die Elektrode und die Spirale gesendet wird.Die Stromgröße ist kontinuierlich einstellbar und das entsprechende Instrument ist so eingestellt, dass es anzeigt, um sicherzustellen, dass das Werkstück die angegebene Magnetisierungstärke erhält. mit Schaltphasenregelungsfunktion, um einen stabilen Restmagnetismus aufrechtzuerhalten, kann für die Restmagnetismusfehlererkennung verwendet werden.

1.4 Elektrische Steuerung (Touchscreen ist optional, hierzu gehören * die Nummer für die Auswahl des Touchscreen):

1) Das elektrische Steuerungssystem wird durch eine SPS gesteuert, einschließlich des Steuerungsmoduls und seiner Schutzeinrichtung, der Stromregelung, des Amperzählers, des Steuerknopfes und des Anzeigers, des Motors,Zylinder, Doppelkopplung, Magnetventil, Lüftungsschalter, Zwischenrelais und andere Steuerungen.

2) Wie von beiden Parteien durch Verhandlungen bestätigt, hat die Ausrüstung ein elektromechanisch integriertes Konzept, und die Leistungsverteilungssteuerung befindet sich hinten an der Ausrüstung.Der Grundschaltvorgang wird auf der Oberfläche des Schranks durchgeführt., ist die Schranktür mit Türschlössern, Staubschutz, Filtration, Luftkühlsystem usw. ausgestattet.Der Lieferant muss die elektrische Sicherheit und Wartung der mechanischen und elektrischen Integration gewährleisten..

3) Neben der automatischen Bedienung ist das Gerät auch mit manuellen Funktionsschlüsseln für verschiedene Funktionen ausgestattet, die manuell realisiert werden können: Werkstückspannen (pneumatisch), Sprühen,Magnetisierung, Lösen des Werkstücks (pneumatisch) und andere Aktionen.

4) Umfangs- und Längsplatten sind universell einsetzbar.

5) Die Magnetisierungszeit und das Magnetisierungsintervall können angepasst werden.

6) Ausgestattet mit einem Fußschalter, kann der Start des automatischen Programms durch die Taste "Automatischer Start" oder den Fußschalter gesteuert werden.

7) Die Ausrüstungshülle ist zuverlässig geerdet, und der Isolationswiderstand der gesamten Maschine beträgt ≥ 2 MΩ.

8) Die Ausrüstung verfügt über einen perfekten Sicherheitsschutz und eine Alarmfunktion.

*9) Mit dem Touchscreen-Voreinstellungsstrom können Sie den Strom vorsetzen, den Strom automatisch verfolgen, der Fehlerwert beträgt nicht mehr als 5%.

*10) Automatischer Alarm und Anzeige, wenn der Strom abnormal oder fehlt.

* 11) Mit 30 Gruppen Magnetisierungsprozessspeicherfunktion kann die Länge des Umfangs separat gespeichert werden.

12) Gemeinsames Unternehmen Siemens, Omron PLC, italienisches ST, STM oder inländische bekannte Marke Chint werden Komponenten verwendet, um die Qualität der gesamten Maschine zu gewährleisten.

*13) Mit Funktion für die Berechtigung des Bedieners mit Passwort, um sicherzustellen, dass das Personal ohne entsprechende Berechtigung die Ausrüstung nicht ändern oder bedienen kann.

1.5 Magnetische Sprühmisch- und Filtrationsrückgewinnungssysteme in Suspension:

1) Die Magnetsuspension des Sprühmisch- und Filtrationsrückgewinnungssystems besteht hauptsächlich aus: Flüssigkeitssammeltank, Flüssigkeitsspeichertank, Sprühpumpe, Mischpumpe, Filterschirm, Pipeline usw.

2) Die Magnetsuspension wird im Flüssigkeitsspeichertank aufbewahrt; Sie ist mit einer Filtervorrichtung ausgestattet, um sicherzustellen, dass das Sprühen nach dem Sprühen nicht blockiert wird.Die Filtervorrichtung sollte tief in der Magnetsuspension sein, um zu verhindern, dass sich die Filtervorrichtung verstopft und die Sprühpumpe beschädigtIn der Flüssigkeitsspeicherbox ist eine automatische Rührvorrichtung vorhanden.

3) Die Magnetsuspension wird von mehreren Sprinklern gleichzeitig gesprüht, um sicherzustellen, daß das Werkstück vollständig nass ist.

4) Die Rückschlagventile sind in der Magnetsuspensionssprühleitung so konstruiert, daß durch den Rückfluss der Magnetsuspension keine Blasen entstehen.

5) Jeder Sprühkopf der Magnetsuspension sollte sich bequem öffnen und schließen lassen, und die Sprühposition, die Durchflussgröße und der Druck können eingestellt werden.

6) An der Vorderseite der Maschine befindet sich eine manuelle Sprühpistole.

7) Die Magnetsuspension darf nicht nach außen auf die Ausrüstung gesprüht oder durchsickern.

1.6 Schwarzes Licht:

1.6.1, wird die Fluoreszenzvorrichtung mit einem hochintensiven schwarzen DG-6K-LED-Licht ausgestattet.

1.6.2. Fixed and hoisted in front of the magnetization station at the top of the darkroom to facilitate the rotation and observation of the parts driven by the tug after the completion of the magnetization of the workpiece.

1.6.3, ultraviolette Beleuchtung: Beleuchtungsleistung mindestens 6000 uw/cm2, Lebensdauer mindestens 10000 Stunden.

1.6.4, kann 1000 mm Teile vollständig abdecken.

1.7 Dunkler Raum (Beleuchtung und Abgasanlage)

1) Links, rechts, oben und hinten des Dunkelraums sind hochwertige Stahlplatten entsprechend der Größe des Bettes geschlossen und zur Erleichterung der Wartung gleichzeitigdie Art der Schutztür kann geöffnet und geschlossen werdenDie Vorderseite erstreckt sich 650 mm und verwendet einen Blackoutvorhang, um das Licht zu blockieren.

2) Das Beleuchtungssystem ist eine Leuchtstofflampe, die in der Oberseite des Dunkelraums befestigt ist, um der Arbeitsbeleuchtung gerecht zu werden.

3) Ein Abgasventilator im dunklen Raum installieren, um die Luftzirkulation zu gewährleisten, ohne die äußere Lichtschutzschirmung zu beeinträchtigen.

4) Der Dunkelraum wird mit einer Sprühbehandlung versehen, und der gesamte Dunkelraum hat eine kompakte Struktur und ein schönes Aussehen.

1.8 Automatisches Demagnetisierungssystem:

Das Demagnetisierungssystem ist die ursprüngliche Position der Magnetisierung, Dämpfung der Demagnetisierung, und die Remanenz beträgt nicht mehr als 0,2 mT.

1.9 Andere

1) Zufallsversorgung: Siehe Umfang der Versorgung für Einzelheiten.

2) Die Konstruktion und Herstellung der Ausrüstung müssen der Norm JB/T8290-2011 "Magnetische Partikelfehlererkennungsmaschine" entsprechen und die technischen Bedingungen für die Magnetpartikelfehlererkennung erfüllen.

2.Zubehör

3.Haupttechnische Parameter der Ausrüstung

Ich bin nicht derjenige.Umflußmagnetisierungstrom: Klimatisierung0-4000A kontinuierlich einstellbar mit Schaltphasenregelung

Ich bin nicht derjenige.Längsmagnetisierungspotenzial: Klimatisierung0- (3000A*6T) 18000AT kontinuierlich einstellbar mit Schaltphasenregelung

️# Demagnetisierungseffekt: Wechselstromdämpfungdemagnetisierung, Remanenz ≤0,2mT

Magnetisierungsmodus: Umfangsmagnetisierung, Längsmagnetisierung, Längsmagnetisierung für Verbundwerkstoffe;Längsstromanfallrate ≤ ± 5%Spulenparameter:2*3T,Innen Durchmesser 350 mm;

Empfindlichkeit: Gemäß der Prozessspezifikation JB/6065-92 "Magnetische Partikelfehlererkennungsmaschine"der A-Typ-Sensitivitätstestfilm 2# (30/100) mit vollem Kreis und Kreuz kann klar angezeigt werden.

#Klemmschlag: 0 mm-1500 mm

Die Abmessungen: 3900 mm × 1590 mm × 2200 mm

Aussehen und Farbe der Ausrüstung

Außensprayfarbe: RAL7035, gekaufte Teile dürfen die Grundfarbe behalten.
