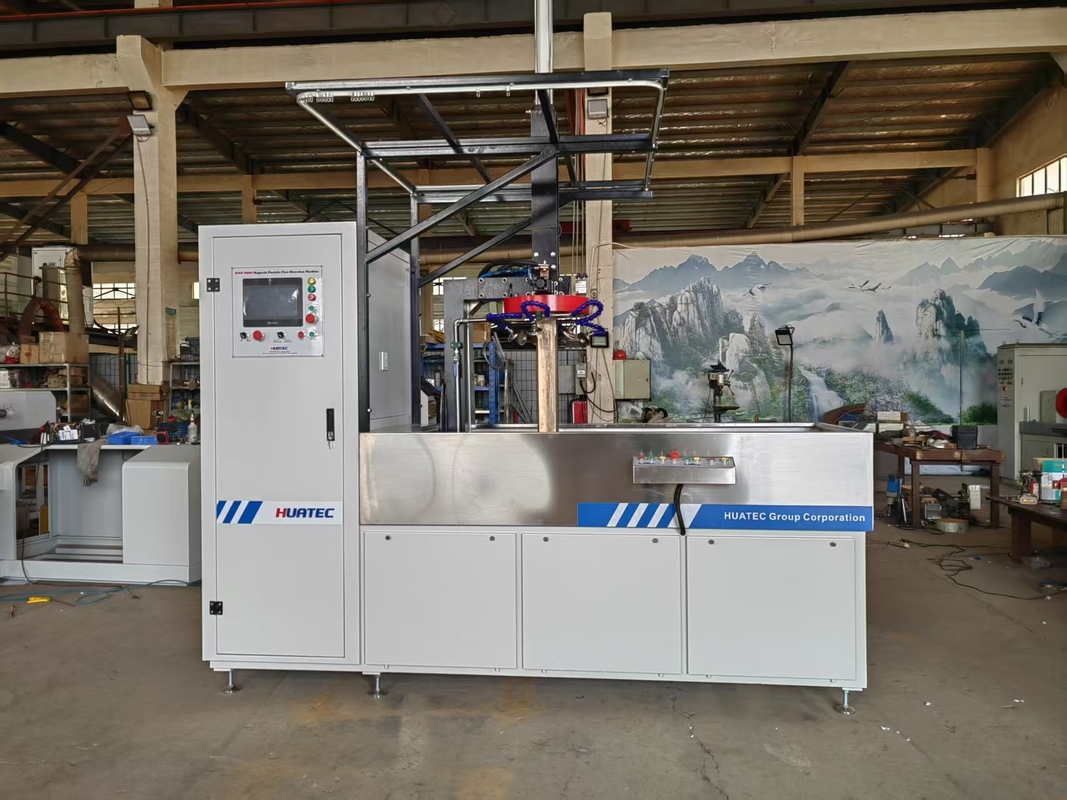

HMP-4000 Magnetleckage Fluoreszenzfeldpartikeldetektor

HMP-4000 MagnetleckageFluoreszierendeFeldpartikeldetektor

Arbeitsprinzip

Verwenden der Wechselwirkung zwischen dem Magnetleckagefeld und dem Magnetpulver am Defekt des Werkstücks.Sie nutzt die Differenz zwischen der Durchlässigkeit von Oberflächen- und Oberflächenfehlern von Stahlprodukten (z. B. Risse) aus.Die Magnetfeldverzerrungen bei der Diskontinuität dieser Materialien werden nach der Magnetisierung verursacht.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, unter Verwendung der Eigenschaften des Magnetlecks an der Defektstelle, um Magnetpulver zu absorbieren,Auf diese Weise zieht sich Magnetpulver an, um Magnetpulveransammlungen am Defekt zu bilden - Magnetmarkierungen, werden unter geeigneten Lichtverhältnissen der Defektort und seine Form entsprechend aufgedeckt.

Anwendung

Es ist für die Erkennung von Mikrofehlern an Oberflächen und in der Nähe der Oberfläche (z. B. Risse, Schlackeinschlüsse) von ferromagnetischen Werkstücken (z. B. Schrauben, Nadeln, Buschen, Zahnräder, Zahnradringe, Kurbelwellen usw.) ausgelegt.) verursacht durch Fälschung, Dämpfen, Schleifen, Ermüden und andere Verfahren.

Konformitätsstandards

Magnetische Partikelfehlerdetektor: GB/T 8290¢ 2011

Beobachtungsbedingungen für die Inspektion magnetischer Partikel: GB/T 5097-2020 / ISO 3059:2012

ASTM-Norm: Magnetische Partikeldetektionsmethode ASTM E1444-01

EU/Internationale Normen: DIN EN ISO 9934-2:2003

Technische Parameter

Erfassungsspielraum: Durchmesser: 0~260 mm, Länge: 1.200 mm (anpassbarer Bereich: 0~3.000 mm)

Detektionsmethode: Detektion von fluoreszierenden oder nicht fluoreszierenden magnetischen Partikeln

Magnetisierungsmethode: Umkreis-, Längs- und Verbundmagnetisierung

Elektrodenabstand: Einstellbar 0-1200 mm, anpassbarer Bereich 0-3000 mm

Klemmmechanismus: manuelle/pneumatische Klemmung

Magnetisierungsstrom: 0 ‰ 4000A

Demagnetisierungseffekt: Restmagnetismus < 0,3 mT

Empfindlichkeit: Klar auf dem Standardprüfstoff des Typs A1 (15/50 μm) dargestellt

Stromversorgung: Dreiphasige Fünfdraht-Wechselstrom 380V 50Hz

Standardkonfiguration:

Magnetische Partikelinspektion

DigitaleAmmeter

LichtdichtDunkler Raum mit Schutzvorhang

Aufgehängte UV-Lampe

Fluoreszierende magnetische Partikel

Magnetische Suspensionskonzentrationsprüfrohr

Magnetometer
