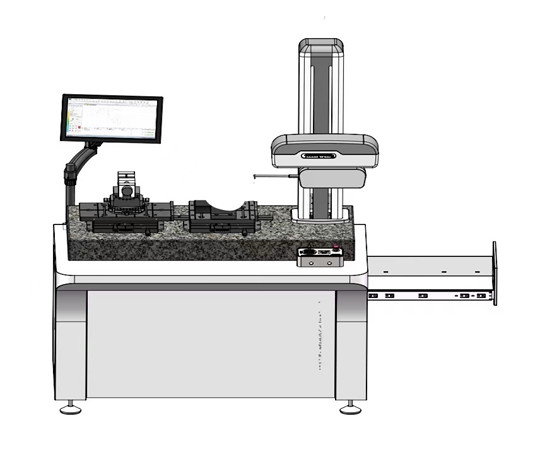

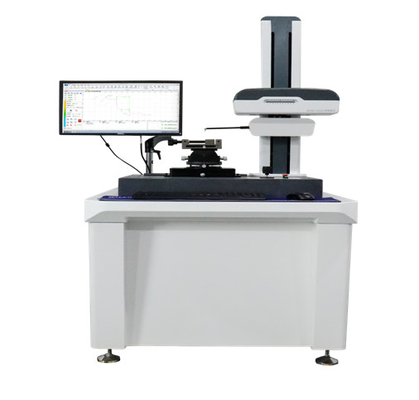

SRT-680G Raub- und Konturprüfer
Meßprinzip
● Cartesianische Koordinaten, Stiftkontakte.
● Hochpräzisionsluftfließende Führungsschiene als Messdatenpunkt der X-Koordinate zur Gewährleistung der linearen Bewegungsgenauigkeit in X-Richtung.
● Hochpräzisions-Digital-Sensor, um ein Signal der Z-Koordinate für die Messung des Profils verschiedener präziser mechanischer Teile zu erhalten.
● Computer- und Windows-basiertes Messprogramm zur Verarbeitung der Messdaten, leicht zu drucken und zu archivieren
Hauptfunktion
Abmessung:Enthält den horizontalen Abstand, den vertikalen Abstand, den linearen Abstand, den Radius und den Durchmesser
Winkel: Horizontal, vertikal und quer
Positionsverträglichkeit: enthält die Parallelität und die Senkrechte
Form Toleranz: enthält die Geradheit, Krone, Kreisbogenprofil
Hilfsgenerator: enthält den Hilfspunkt, die Hilfsleitung, den Hilfskreis
Grobheit: Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOund so weiter.
Wellenlänge: wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq usw.
Originalkontur Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) usw.
Hauptparameter
| Artikel 1 | Parameter | Entschließung |
Messbereich Messgenauigkeit | X-Achse | 200 mm | 0.1 μm |
| Gerade | 00,6 μm / 100 mm | - Ich weiß. |
| Z1 (Range) Sensor | 40 mm ((Synchronisierung des Grobheitsbereichs) | 00,05 μm |
| Z Höhe | 550 mm | Spalte |
| Min. inneres Loch | 30 mm (Ein kleiner innerer Durchmesser kann mit einer kleineren Messnadel gemessen werden) | - Ich weiß. |
| Lineare Genauigkeit | ≤ ± 1 + I0,12HI) μm | - Das ist nicht wahr. |
| Bogen | ≤ 1,2+R/8) | 2 mm |
Winkel | ≤ ± 1′ | 60°,90° Winkelblock, Die Probenahmelänge der Ecke:5 mm |
| Grobheit | Restlärmwert | ≤ 0,005 μm | Lc:00,08 mm, Prüfgeschwindigkeit 0,1 mm/s, Messung von flachen Kristallen |
| Z1 (Range) Sensor | Wirksame Reichweite ± 3 mm | Die Rauheit der gebogenen Oberfläche kann gemessen werden |
| Wiederholbarkeit der Rauheitsmessung | 1δ≤2nm | Ra 0,35-0,5 μm Quadratwellenkalibrierblock |
| Anzeigfehler | ± 5% | Nationale Norm |
| Indikative Stabilität | ≤ ± 7% | Nationale Norm |
| Wiederholbarkeitsmessung | ± 3% | Nationale Norm |
| Entschließung | 0.1 μm | - Ich weiß. |
| Sensor | Typ | Digitales Gittersensor | - Was ist los? |
| Entschließung | 00,05 μm | - Ich weiß nicht. |
| Dauer der Bewertung | λc × 3,4,5,6,7 | - Ich weiß. |
| Schnittwellenlänge | 0.025,0.08,0.25,0.8,2.5,8 mm | - Ich weiß. |
| Fähigkeit zum Klettern | 77° (Oberseite), 88° (Unterseite) | - Ich weiß nicht. |
| Schnelligkeit. | 00,02 mm bis 4,0 mm/s | - Ich weiß. |
| Meas. Mode | Bewegung des Sensors | - Ich weiß. |
| XZ1Z | Elektrische Steuerung mit drei Achsen | Es kann durch die Software-Controller gesteuert werden |
| Macht | Wechselstrom 220V ± 10% 50Hz | - Ich weiß nicht. |
| Umweltbedingungen | (RH): < 85% 20°C±2°C,2°C/h,RMS≤50Hz 2.5 μm/s, RMS> 50 Hz 5,0 μm/s |
Hauptkonfiguration
Softwareoberfläche
Größe der Ausrüstung
| (Produkt) | (Verpacken) | (Wt.kg) | (CBM m3) |
| Lx | - Ich weiß. | Lz | Wt (kg) | Lx | - Ich weiß. | Lz | Wt (kg) |
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
Verwendungsanforderung
Leistung: Wechselstrom 220V±10% 50Hz
Umweltanforderung: ((T):10 ∼30°C, ((RH):<85%,Keine offensichtlichen Vibrationen,Unabhängige Erdung
Prüfung von Referenzfotos
