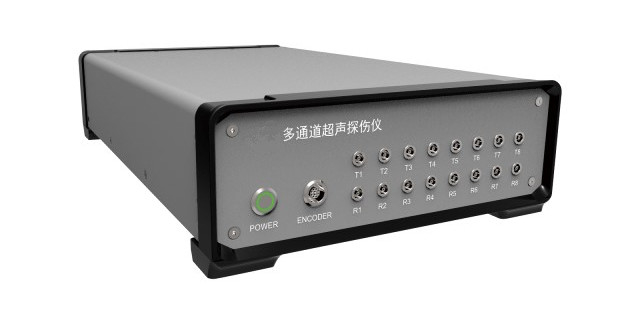

HFD-UT8C Mehrkanal-Ultraschallsystem 25-10KHz

HFD-UT8CMehrkanal-Ultraschallsystem

Die HFD-UT2C/UT4C/UT8C/1616C/UT40C-Serie ist unsere neue Mehrkanal-Ultraschall-Datenerfassung und Sekundärentwicklungsplattform.Empfang des Echosignals, Verstärkung, AD-Akquisition und Verarbeitung.- Die Verarbeitung der vom HFD-UT2C~UT40C erfassten Daten ermöglicht es den Benutzern, Funktionen und Schnittstellen anzupassen., und integrieren sie dann in das System, um eine Vielzahl von Ultraschall-Anwendungssystemen zu bilden.

HFD-UT8C bedeutet, dass das Gerät 8 UT-Kanäle aufweist, die gesperrt werden können.

*Hinweis: Wenn mehr Kanäle benötigt werden, sollten Sie den HFD-UT40C in Betracht ziehen, der 40 UT-Kanäle unterstützt.

Spezifikationen:

Strukturprinzip:

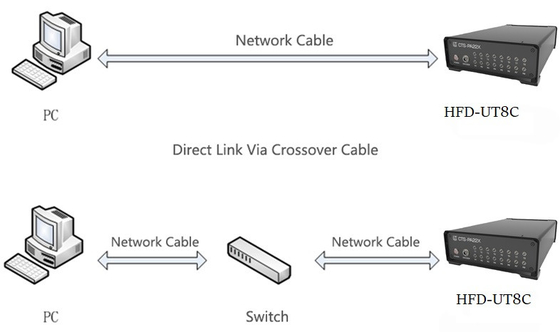

Das HFD-UT8C ist ein unabhängiges Modul, das über das Netzwerkkabel mit dem Überwachungshost verbunden ist.Die Software, die auf dem Monitoring-Host ausgeführt wird, sendet Anweisungen an die HFD-UT8C über die Netzwerkoberfläche, und erhält die vom HFD-UT8C zurückgegebenen Daten, wie in der nachstehenden Abbildung dargestellt.

Eigenschaften:

Sekundäre Entwicklungen

• Der DEMO-Code verfügt bereits über grundlegende Mehrkanal-Ultraschallfunktionen.Benutzer können sich auf den DEMO-Code für die Sekundärentwicklung beziehen oder Funktionen direkt zum DEMO-Code für die Entwicklung hinzufügen..
• Ein durchdachter Zugriff auf die sekundäre Programmierung ermöglicht eine intuitive und einfache Programmierung und unterstützt manuelles Debugging.Der Benutzer kann manuell Instrumente an die HFD-UT2C~UT40C senden, um die Wirkung der Parameteränderung zu testen.

Ausgezeichnete Körperzüge

• Interne integrierte Ultraschall-Erregungsschaltung, negative Quadratwellenform, Spannung von - 25 V bis - 300 V einstellbar, Pulsschnitt von 30 ns bis 1000 ns einstellbar,maximale Übereinstimmung mit verschiedenen Arten von Sendeelementen.
• Intern integriert mit den meisten Signalverarbeitungs- und Erkennungsfunktionen, die von Ultraschallfehlererkennungsgeräten erforderlich sind, wie z. B. A-Wellenkompression, Gate-Erkennung, Messung des Schallweges,usw.., können Sie schnell ein Standard Ultraschall Fehlererkennungssystem einrichten.
• Bietet Rohdaten für die Benutzerverarbeitung an, indem er Rohdaten zur AD-Akquisition an Kunden sendet
