HUATEC FD-GT-1010 Digitales Ultraschallfehlerdetektor
Spezifikationen:
| Verdämpfer |
Alle 12 dB ± 1 dB |
| Äquivalente Eingangslärme |
< 80 × 10- 9V/√HZ |
| Übertragungspuls |
negative Quadratwelle; Spannung von 25 bis 250 V in der Kontinuität mit 25 V Schritt; Breite von 30 bis 1000 ns in der Kontinuität mit 5 ns Schritt; bei Schalt 400Ω/200 V,mit einer Breite von mehr als 20 mm,, und der Puls wird in den Antrieb optimiert. |
| Prüfmodi |
Einfach/Doppel |
| Dämpfung |
400,80Ω |
| Arbeitsfrequenz |
Breitband und Schmalband im Wechsel.0.5-15MHz; Schmal:1.5·3MHz |
| Gewinn |
0.0·110.0dB, Schritte: 0.1/1.0/2.0/6.0dB; automatische Beschleunigungsstufe im Schaltvorgang 0,1 Db |
| Geschwindigkeitsoption |
1000~1500m/s, kontinuierlich einstellbar; 30 vorgegebene Geschwindigkeiten für gängige Materialien |
| Abdeckung |
0.0·10000mm (Längswelle aus Stahl), kontinuierlich verstellbar, Min-Schritt 0,1mm |
| Berichtigung |
Positiv, Negativ, Volllauf, HF |
| Schwelle und Alarm |
Zwei Schwellenwerte/Tore mit optionalem Hardwareantrieb für Echtzeit-Alarmbedingungen |
| Progressive Welle, Regressive Welle und DAC-Figur; akustische oder optische Alarmsignalisierung |
| Messmodus: Spitze, vordere Kante |
| Anzeige |
5.7 "TFT Farb-LCD, Auflösung 640×480 |
| Pulsverschiebung |
-7,5 ‰ 3000 μs |
| Sonde auf Null setzen |
0~999,9 μs |
| Wiederholungsfrequenz des Puls |
25-800 Hz, automatische Einstellung |
| Vertical Linearity Error (Vertikaler Linearitätfehler) |
≤ 3% |
| Horizontale Linearität Fehler |
≤ 0,4% |
| Überempfindlichkeit |
≥ 60dB (200Φ2 flache Bodenöffnung) |
| Entschließung |
≥ 36 dB ((Sonde Modell: 5MHz 14mm Durchmesser) |
| Dynamischer Bereich |
≥ 32 dB |
| Ablehnen |
(090) %; keine Beeinträchtigung der Linearität und des Gewinns |
| Geräuschpegel |
< 10% (Längswelle aus Stahl, 250 mm) |
| Hafen |
Übertragungsanschluss: Q9 (BNC) |
| USB HOST |
| Micro SD-Anschluss |
| Stromversorgung |
Li-Batterie mit großer Kapazität und ohne Speichereffekt, für 6~8 Stunden |
| Eingebettetes Ladegerät (oder ausgeladenes Ladegerät); Wechselstrom: 220 V |
| Ultraschallnormen |
mit EN 12668-1 kompatibel |
| gemäß JB/T 10061-1999 |
| Gewicht |
etwa 1,50 kg (eingebettete Batterie und Ladegerät) |
| Abmessung |
246 mm × 166 mm × 47 mm |
Der 13. Fachwissen-Wettbewerb für Ingenieurbausysteme im Jahr 2017, das einzige offiziell benannte Instrument.
Der erste nationale militärisch-zivile Berufswettbewerb im Jahr 2016, das einzige offiziell benannte Instrument.
Modell FD-GT-1010 digitaler Ultraschallfehlerdetektor ist mit der führenden Technik auf dem heimischen Markt entwickelt worden: quadratischer Wellenantrieb.Es ist ein Gerät mit hohem Preis-Kosten-VerhältnisEs entspricht der neuen Behälternorm TSG R0004-2009 und der europäischen Norm EN12668-1:2010.
Der ausgestattete Bildschirm ist mit einem hochauflösenden TFT-Bildschirm mit 1/2-T-R (640×480) ausgestattet, der einen guten Arbeitszustand im Freien oder bei starkem Sonnenlicht gewährleistet.Strom wird durch eine Batterie mit einer Dauer von 6-8 Stunden in ununterbrochenem Betrieb geliefert.
Es wiegt nur 1,5 kg. Es ist in mobilen oder Luftarbeitsfeldern für die Verkörperung, Druckbehälter, Stromversorgung und Schienenverkehr anwendbar.
Eigenschaften:
- Eine ausgeklügelte Schaltung mit einer Probenahmefrequenz von 640 MHz ermöglicht es dem System, die Fehlersignale schnell zu reflektieren und genau bis ins Detail zu interpretieren, egal wie schwach und klein sie sind.die die Echtzeit und Wahrhaftigkeit der Echosignale gewährleistet.
- Durch den fortschrittlichen quadratischen Wellenantrieb ist das Gerät bei Anwendung auf stark abdämpfende Materialien oder dicken Arbeiten außerordentlich durchdringlich und mit hohem Signal-Rausch-Verhältnis.Antriebsspannung, und Dämpfungsbeständigkeit tragen zu einer hohen Auflösung der Vorrichtung bei Verwendung auf dünnen Werken oder Verbundwerkstoffen bei.
- PIR-Digitalfiltertechnik zur Verbesserung des Signal-Rausch-Verhältnisses.
- Qualität 5,7 "transreflektierender TFT-Bildschirm (640 × 480), geeignet für die Arbeit im Freien oder bei Sonnenlicht.
- Gemäß EN 12688-1:2000, lange und kontinuierliche Aufzeichnung und Speicherung, bis zu TSG R0004-2009 Standards.
- Automatische Anpassung der Geschwindigkeit an die zu bearbeitenden Materialien und Anpassung der Parameter wie Zeitverzögerung, K-Wert an verschiedene Sonden; DAC- und AVG-Figuren können leicht organisiert und angezeigt werden.
- SD-Kartenanschluss für den Massenspeicher; USB-Anschluss für erweiterte Volumen von der U-Festplatte und für erweiterte Steuerung von Tastatur oder Maus, um Kommunikation, Datenübertragung und papierbasierte Ausgabe mit dem PC zu realisieren.
- Ergonomisch optimierte Struktur und Erscheinung mit mehrseitig verstellbarem Griff. Gewichts 1,5 kg, inklusive integrierter Batterie und Ladegerät für einfache Bedienung und Beförderung.

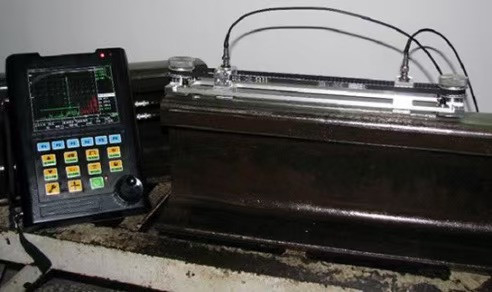

Eisenbahn-Schweißnaht Tandem Scanne
Der Tandemscanner HSCQc1-H2 ist für die Erkennung von Einschlüssen, Bohrungen und Verjüngungen innerhalb des zentralen Teils der Schweißnaht des Schienenquerschnitts ausgelegt.
Eigenschaften
1Der Scanner ist mit zwei in entgegengesetzte Richtungen beweglichen Sonde-Schlägern ausgestattet.
2Der gesamte Klangweg bleibt im Stahlstück der Schiene.
3Der mit zwei T-R-Sonden ausgestattete Scanner wird an den zentralen Teil des Schienenstücks angebracht und der Knopf eingestellt, während sich die Sonde vom Ausgangspunkt des Lineals zum Nahaufnahmepunkt bewegt.die den Nachweisprozess vom Ende des Querschnitts des Schweißnahtes bis hinunter durchführtDie Tiefe des Fehlers kann vom Lineal abgelesen werden, der Scanner nimmt magnetische Materie auf.
4. mit einfacher Struktur, leichtem Gewicht und hoher Haltbarkeit.
5Es kann mit jedem UT-Instrument mit T-R-Anschlusspaaren kombiniert werden.
6. Mehr tragbar, wenn man sie mit den HUATEC-Modellen FD-GT-1010 und FD-GT-1020 kombiniert und für die Feldarbeit geeignet.
