Handliches Magnetpulverprüfungs-Ausrüstungs-handliches Magna-Joch-elektromagnetisches Joch-magnetischer Fehler-Detektor HCDX-Y1 |
Produktdetails:
|
Produktbezeichnung: | Fluoreszierende magnetische Partikelfehlererkennungsanlage | Elektrodenabstand: | Elektrodenabstand |
---|---|---|---|
Umkreisstrom: | AC 0~8000A Wirkungswert | Ermittlungsmethode: | Fluoreszierende magnetische Partikeldetektion |
Hervorheben: | Fluoreszierende magnetische Partikelfehlererkennungsanlage,8000A |
HMP-8000 Leuchtstoffmagnetische Partikelfehlererkennung Maschine Umkreisstrom AC 0~8000A
1. Arbeitsprinzip
Bei der magnetischen Partikelerkennung wird die Wechselwirkung zwischen dem Magnetleckagefeld und dem Magnetpulver am Defekt des Werkstücks verwendet.Sie nutzt die Unterschiede zwischen Oberflächen- und nahe Oberflächenfehlern von Eisen- und Stahlprodukten (z. B. Risse)Nach der Magnetisierung wird das Magnetfeld an der diskontinuierlichen Stelle dieser Materialien verzerrt.mit einer Breite von mehr als 20 mm,.Damit magnetisches Pulver angezogen wird, um eine Ansammlung von Magnetpulver am Defekt zu bilden - eine magnetische Spur, die unter geeigneten Lichtbedingungen den Ort und die Form des Defekts zeigt.
2. Verwendung
Fluoreszierende magnetische Partikelfehlererkennungsmaschine wird verwendet, um die Oberfläche und die Oberfläche in der Nähe des ferromagnetischen Werkstücks (z. B. Zahnrad, Zahnradring, Zahnradwelle usw.) durch Schmieden, Löschen,Schleifen, Müdigkeit durch Risse und Schlackeinschlüsse und andere feine Defekte.
1. Magnetischer Partikelfehlerdetektor:GB/T8290 ◄ 2011
2. Beobachtungsbedingung für die Fehlererkennung magnetischer Partikel:GB/T 5097-2020/ISO 3059:2012
3. American Society for Materials and Testing: Magnetische Partikelprüfung ASTM E1444-01
4. Europäische Union, Internationale Norm: DIN EN ISO 9934-2-2003
4- Entdeckungsbereich.
Teile für Zahnradringtypen(1)
Getriebewellen und Kleinteile(2)
Ausrüstungsteile (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking
Getriebewelle und Kleinteile (2): Zuführung -- Magnet-Suspension mit Sprühen -- Magnetisierung der Spannung -- Beobachtung der Rotation -- Demagnetisierung -- Ausblenden
6. Technischer Parameter
Erfassungsbereich:Gangdurchmesser ≤ 700 mm, Höhe ≤ 410 mm;
Achsendurchmesser ≤ 300 mm,Länge < 700 mm
Abstand zwischen Elektroden:0~410 mm(verstellbar)
Umkreisstrom:AC 0~8000AWirkungswert (mit Ausfallphasencontroller)
Längsmagnetpotenzial:AC 0~18000AT Wirkungswert ((Mit Ausfallphasenregler)
Nachweismethode: Fluoreszierende magnetische Partikeldetektion
Magnetisierungsmodus:Umfangsmagnetisierung, Längsmagnetisierung, Verbundmagnetisierung
Klemmmodus:Luftverschluss
Demagnetisierungseffekt:Remanenz weniger als 0,3 mT
Empfindlichkeit der Erkennung:A1-Standard-Prüffilm (15/50) mit klarer Anzeige
Stromversorgung:Dreiphasige Fünf-Draht-Wechselstrom 380V 50Hz

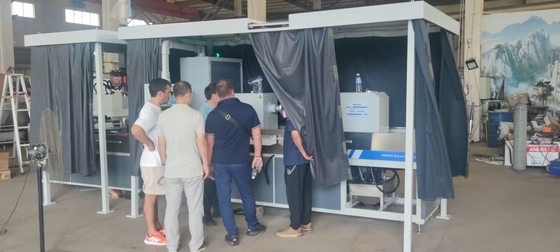

7Beschreibung des Geräts
Das Steuerungssystem basiert auf einem programmierbaren Logikcontroller (PLC), der den Betrieb von zwei Elektroden und dem Magnetisierungs-Demagnetisierungsgerät steuert.mit dem Steuerfach als Hauptkörper, es enthält verschiedene Exekutivkomponenten, Magnetisierungsauslösungsschaltung, Haupttransformator usw.
Eingangsmagnetisierender Strom und andere Parameter über den Touchscreen. Mit PLC-Analog-Eingangs-/Ausgangsmodul zur Erreichung der vorgegebenen Magnetisierungsstromfunktion.
Alle Anzeigen, Knöpfe und Arbeitsleuchten des Defektdetektionsmoduls haben eine Sicherheitsspannung von 24 V.
Der Defektdetektionshost, der Demagnetizer und die Verteilerschachtel sind zuverlässig geerdet.
Hauptmaschine:Rumpf, Sammelbehälter aus Edelstahl, Magnetiser, Sprühsystem.
Flugkörper:Der Rumpf ist aus hochwertigem Material geschweißt, stark und schön. Es gibt keine offensichtliche scharfe Winkelstruktur im Höhenbereich des Bedieners um den Rumpf.
Sammelbehälter aus Edelstahl:Hergestellt aus hochwertigem Edelstahl für die Sammlung von Magnetsuspensionen.
Magnetisierer:Die magnetisierende Elektrode magnetisiert das Werkstück umfangsmäßig und die magnetisierende Spirale magnetisiert es in Längsrichtung.Die Spirale und die Elektrodenplatte sind aus hochwertigem KupferDer Klemmmechanismus wird durch pneumatische Komponenten angetrieben, und das Werkstück wird zwischen zwei Elektroden geklemmt, um einen Umfangsmagnetisierungskreis zu bilden.
Es besteht aus einem magnetisch aufgehängten Sammelbehälter, einer Wasserpumpe, einer Rohrleitung und einem Sprinklerkopf.die Rückflussmagnetsuspension an die Düse zu rühren und zu pumpenDer Flüssigkeitsspeicher befindet sich außen und das universelle Rad mit Bremsvorrichtung befindet sich unten.Beobachtungsplattform und demagnetisierender Förderband des Hauptmotors werden alle in den Flüssigkeitsspeicher zurückgewonnen, um Tropfen zu vermeiden.
8Hauptmarke und Lieferant von elektrischen Teilen
Alle Komponenten und Komponenten der Ausrüstung sind importierte oder inländische bekannte Markenprodukte, hausgemachte Produkte haben die Qualitätsprüfung bestanden.
- Nein. | Name | Marke | Anzahl | Einheit |
01 | Knopfschalter/Anzeiger | - Das ist nicht nötig. | 1 | SET |
02 | Miniatur-Schaltungsschalter | - Das ist nicht nötig. | 1 | SET |
03 | Wechselstromkontakter | - Das ist nicht nötig. | 1 | SET |
04 | PLC | OMRON | 1 | SET |
05 | Berührungsschirm | Weinview | 1 | SET |
06 | Pneumatisches Element | - Das ist nicht nötig. | 1 | SET |
07 | Thyristor-Trigger-Board | HUATEC | 2 | PC |
08 | Stromtransformator | - Das ist nicht nötig. | 2 | PC |
09 | Thyristor | - Das ist nicht nötig. | 2 | SET |
10 | Schnelle Schmelze | - Das ist nicht nötig. | 2 | PC |
11 | Magnetisierte Haupttransformatoren | HUATEC | 1 | PC |
12 | Magnetisierte Haupttransformatoren | HUATEC | 1 | PC |
13 | LED-Handheld-UV-Lampe | HUATEC | 1 | PC |
14 | LED-Hängende UV-Lampe | HUATEC | 1 | PC |
Die vorstehenden Spezifikationen der Ersatzteilhersteller dienen lediglich als Referenz und werden anhand der Anforderungen der Benutzer und der vorhandenen Ersatzteile angepasst. |
