HPA-22T1 Phased Array TFM Echtzeit 3D Ultraschallbildsystem

HPA-Funktion-22T1 Phased Array TFM Echtzeit-3D Ultraschallbildsystem

Das HPA-22T1 ist ein neues, von unserer Firma unabhängig entwickeltes Ultraschallbilddetektionssystem mit 64 Kanälen voller parallel-phasiger Array-Gesamtfokussierung (TFM). The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

Die industrielle Phasen-Array-RF-Metadatenplattform, die die vollständigen Originaldaten direkt per Computer verarbeiten kann.

Spezifikationen:

Eigenschaften:

Ich...Modell des Algorithmus zur Rekonstruktion der Gesamtfokussierung (TFM)
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.

Ich...64 vollständig parallele Phasen-Array-Hardwarekanäle
Mit 64 vollständig parallelen Phasen-Array-Hardware-Kanälen kann es bis zu 4096 FMC-Daten von Typ A-Wellen in Echtzeit mit einer Probendichte von 2 m sammeln.

Ich...Echtzeit-Totalfokussierung (TFM)
Unterstützung der schnellen Bilddetection von Luft- und Raumfahrt-Verbundwerkstoffen Hochgeschwindigkeits-Schienenbahn-Schraubschraubschweißungen Radfelgen und Achsen elektrischer Lokomotiven Windturbinenblätter Schrauben und dicke Wandschraubschweißungen.

Ich...Schnelle C-Scan-Bilder
Auf der Grundlage der 2D-Gesamtfokussierung (TFM) in Kombination mit Encoder-Positionierung kann eine schnelle C-Scan-Bildgebung für die erkannten Materialien realisiert werden.

Ich...3D-Modul zur Gesamtfokussierung von Querwellen (TFM)
Auf der Grundlage der zweidimensionalen Array-Sonde und der entsprechenden Keile kann die Echtzeitdetektion des Schweißbereichs realisiert werden, um eine stereoskopische 3D-Grafik darzustellen.3D-TFM in Kombination mit dem Encoder kann ein intuitives und transparentes 4D-Detektionsbild des Schweißbereichs bilden.

Ich...Mehrfache 3D-TFM-Modi
Eine Vielzahl von TFM-Lösungen für Schweißguss und -Schmiede; eine ideale Alternative für die RT-Inspektion von austenitischen Schweißwerken aus mittlerem und dicken Wänden aus Edelstahl.

Ich...Echtzeit 4D-Erkennung
3D-TFM kombiniert sich mit einem Encoder, um ein Echtzeit-4D-Detektionsbild zu erzeugen, wobei die Scangeschwindigkeit bis zu 100 mm / s beträgt.

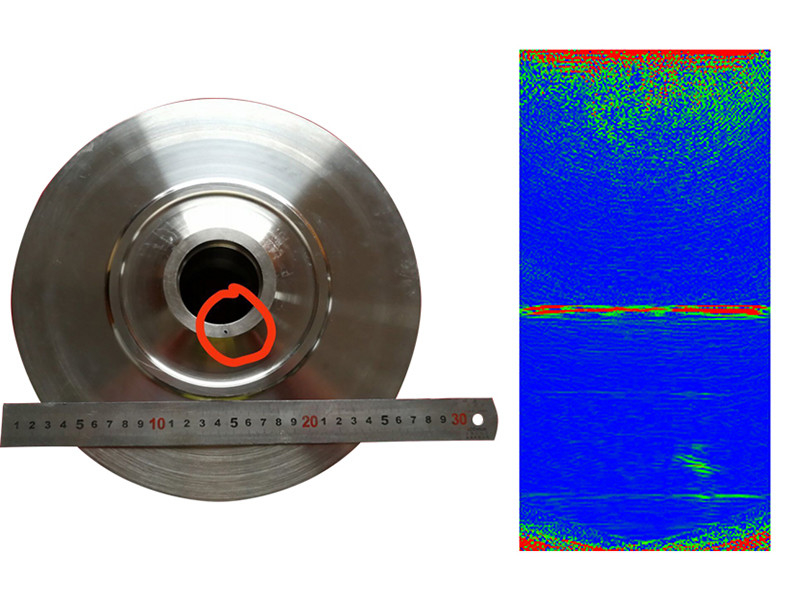

Ich...TFM-Erkennung eines speziellen Werkstücks
For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.

Ich...Datenspeicherung und Berichterstattung
Das System bietet Funktionen wie die Speicherung der ursprünglichen vollständigen Matrixdaten, die Speicherung der Testergebnisse, die quantitative Analyse der Defektposition usw.Sie kann Prüfberichte nach dem von den Benutzern gewünschten Berichtsformat bereitstellen..
