Zinnbeschichtung auf Kupfer galvanisierte Schicht Multifunktionsbeschichtung Dicke Gauge

Zinnbeschichtung auf Kupferverzinkter Schicht Multifunktionsbeschichtungsdickenmesser

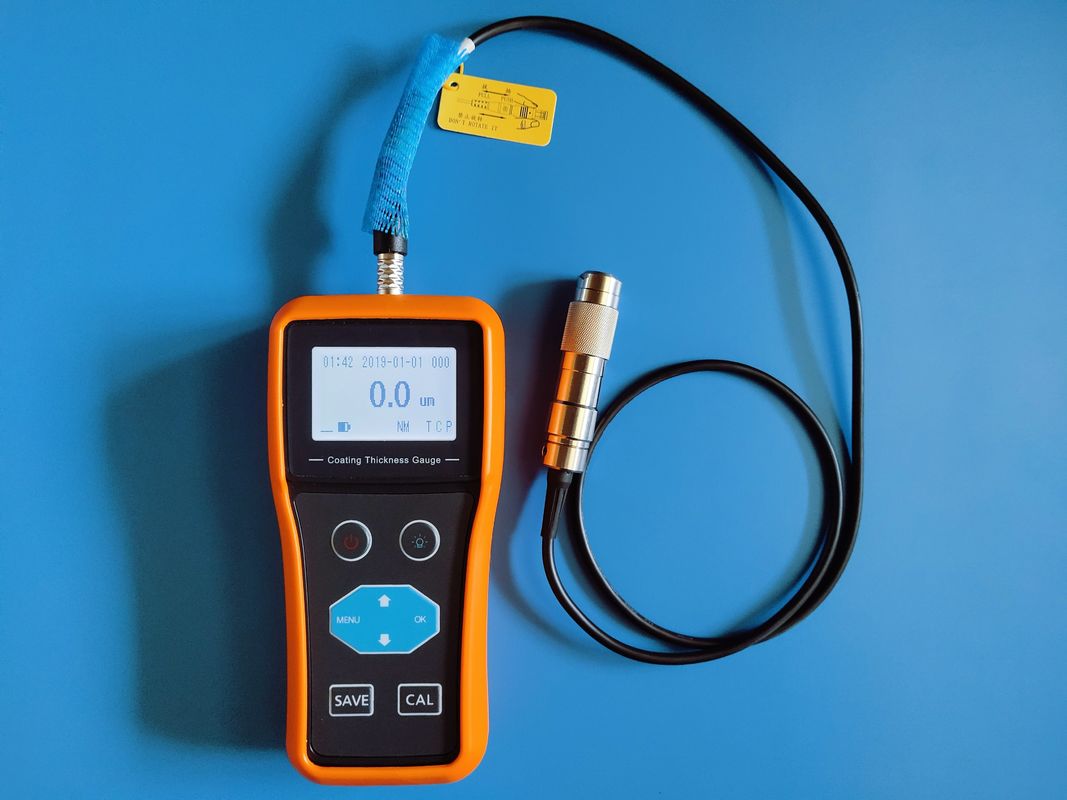

TG-6105 ist ein tragbares Magnet- und Wirbelstrom-Durchmesser, mit dem man schnell und ohne Beschädigung die Präzision magnetischer Metallsubstrate (wie Stahl, Eisen,aus Stahl mit einem Gehalt an Stahl von mehr als 85 GHT, etc.) auf die magnetische Beschichtungsdicke (z. B. Zink, Aluminium, Chrom, Kupfer, Gummi, Farbe usw.) und nichtmagnetische Metallsubstrate (z. B. Kupfer, Aluminium, Zink, Zinn usw.)) auf der Leitungsschichtdicke (z. B. Gummi), Farbe, Kunststoff, anodische Oxidationsfolie usw.),

NM:Sondeart, T:Zinnbeschichtung auf Kupfer, C:Temperaturkompensation in Echtzeit,P: Einzelmessung

Anwendung:

Kann im Labor eingesetzt werden, kann auch in der Technik eingesetzt werden, wird in der Fertigung, in der Metallverarbeitungsindustrie, in der chemischen Industrie, in der Rohstoffinspektion und in anderen Testbereichen weit verbreitet,ist das professionell notwendige Werkzeug für den Schutz von Materialien.

Standard:

• GB/T 4956 -- 2003 Messung der Beschichtungsdicke von nichtmagnetischen Beschichtungen auf magnetischen Substraten -- Magnetische Methode
• GB/T 4957 -- 2003 Messung der Beschichtungsdicke nichtleitfähiger Beschichtungen auf nichtmagnetischen Matrixmetallen mittels Wirbelstrommethode
• JJG 818 -- 2018 Magnet- und Wirbelstrom-Messgerät für die Beschichtungsdicke
• JB/T 8393 -- 1996 Magnetische und Wirbelströmungstyp Beschichtungsdicke Messgerät
• GB/T 15675-2008 Kontinuierliches Elektrogalvanieren, mit Zink-Nickel-Legierung beschichtete Stahlplatten und Stahlstreifen
• GB/T 2518-2008 Kontinuierlich warmgewalzte Stahlbleche und -bänder

Eigenschaften:

• mit einem hochpräzisen Probenahmechip und einem speziellen Kalibriermodell, mit fortschrittlicher Echtzeit-Temperaturkompensationstechnologie, kann eine vollständige Messgenauigkeit erzielt werden,und kann die Dicke von ultradünnen Galvanisierungs- und Oxidschichten unter 20um genau messen
• kann gleichzeitig die Dicke der verzinkten Schicht und das Gewicht der Einheit (Grammversion) gemessen werden
• unterstützt eine Vielzahl von Sonden-Spezifikationen, kann die Sonde nach dem Verschleiß wieder mit dem Hauptinstrument abgestimmt werden, wodurch die Lebensdauer der Sonde effektiv verlängert
• verfügt über eine hochpräzise Einzelpunkte-Messung, Scan-Messung, Maßeinheitgewicht (Grammgewichtsversion TG-6105P), Differenzmessung, Durchschnittsmessung und andere Messmodi
• verfügt über Nullpunktkalibrierung, Einspunktkalibrierung, Zwei-Punktkalibrierung und grundlegende Kalibrierungsfunktionen, kann automatisch den Systemfehler korrigieren
• hat die Funktion der Datenspeicherung und kann zur statistischen Analyse mit den gespeicherten Daten gruppiert werden
• kann die oberen und unteren Grenzwerte des Dickewerts über den Bereich des automatischen Summenlarms hinaus einstellen
• mit Verbindungszustandsanweisung, intuitivem Verständnis des Messzustands
• Anzeigen von reichhaltigen Informationen, einschließlich des Dickenwerts, des Kupplungszustands, der elektrischen Mengeninformationen, der Prüfzeit, des Lagerstats usw.
• eingebautes Bluetooth-Modul (optional Bluetooth-Version) und Mini-USB-Schnittstelle, optional Bluetooth-Drucker,und kann mit PCs oder intelligenten Endgeräten für die kabrige und drahtlose Datenübertragung kommunizieren
• unterstützt Echtzeit-Online-Messung, Anweisungssteuerung (Anweisungsversion), die Host-Software kann aktualisiert werden
• kann mit RS232, RS485-Kommunikationsoberfläche ausgestattet werden, optional für das On-Line-Modell
• kann das Dickenmessmodul und den Dickenmesssensor angepasst werden

Technische Parameter:

Sondenführer der Serie TG-6105

Probeart		F-Sonde (Magnetische Induktion)						N-Sonde(Wirbelstrom)
Gebrauch		Nichtmagnetische Beschichtung auf magnetischem Metalluntergrund						Nichtleitende Beschichtung auf einem nichtmagnetischen Metallgrundstück
Probeart		FM-Funktion	FL	Wechselkurse	FT	FS	FH	NM	Niederlande
Messbereich ((μm)		0 ~ 1500	0 ~ 3000	0 ~ 10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Messgenauigkeit ((μm)	Grundkalibrierung	± 0,5% + 1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	± 0,5% + 1% H)	±(1+2% H)	± 0,5% + 1% H)	±(1+2% H)
	Kalibrierung des Nullpunktes	±(1+2% H)	±(1+3% H)	± 2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Min. Krümmungsradius		Konvex 1,5 mm	Konvex 1,5 mm	Konvex 10 mm	Konvex 1,5 mm	Konvex 1 mm	Konvex 1,5 mm	Konvex 3 mm	Konvex 6 mm
Min. Flächenradius		Φ7 mm	Φ7 mm	Φ40 mm	Φ7 mm	Φ3 mm	Φ7 mm	Φ5 mm	Φ7 mm
Kritische Dicke der Platte		0.5 mm	0.5 mm	2 mm	0.5 mm	0.2 mm	0.5 mm	0.3 mm	1 mm
Temperatur ((°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Messrichtung
Gemeinsamer Anwendungsbereich		Standardsonde   Herkömmliche Beschichtungsfarbschicht usw.	Dickere Sondenfarbschicht, Sprühbeschichtung usw.	mit einer Breite von mehr als 20 mm,   Brandschutzschicht usw.	Der schmale Bereich innerhalb des Rohres mit rechten Winkel Sonde	Kleine Sonde, kleines Werkstück, Befestigungsmittel usw.	Hochtemperatursonde kann hohen Temperaturen von 300°C standhalten	Standard-Sonde-Oxid-Schicht, Sprühbeschichtung,   Kupferplattierte Zinn, chromiert	Dickere Sondenbeschichtung, Lackbeschichtung usw.

Modellführer der Serie TG-6105

Anmerkung: RS232/485 und andere Kommunikationsanschlüsse sind für das On-Line-Modell optional
