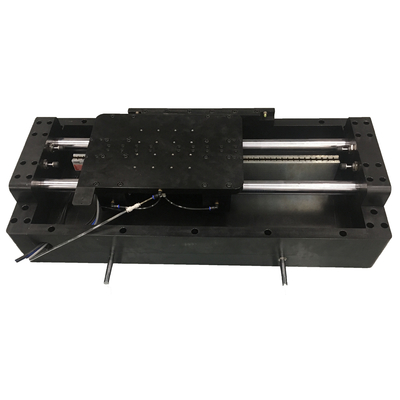

HG-5031L- Niedrigfrequenzvibrationskalibrierungssystem

HG-5031L- Niedrigfrequenzvibrationskalibrierungssystem
HG-5031L- Low Frequency Vibration Calibration System
HG-5031L- Niedrigfrequenzvibrationskalibrierungssystem HG-5031L- Niedrigfrequenzvibrationskalibrierungssystem

Großes Bild :  HG-5031L- Niedrigfrequenzvibrationskalibrierungssystem

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: ISO, CE, GOST
Modellnummer: HG-5031L
Kontakt

HG-5031L- Niedrigfrequenzvibrationskalibrierungssystem

Beschreibung
Frequenzbereich: 0.01 ~ 100 Hz (erweiterbar) Schlaganfall: 400 mm (optional 100 mm ~ 2 m)
Maximalbeschleunigung: 20 m/s2 (ausdehnbar) Verzerrungsgrad: < 5="">
Hervorheben:

Niedrigfrequenzvibrationskalibrierendes System

,

Vibrationskalibrierungssystem Niedrigfrequenz

HG-5031L- Niedrigfrequenzvibrationskalibrierungssystem



Das Niederfrequenzvibrationskalibrierungssystem verwendet eine einzigartige photoelektrische Codierungstechnologie zur Steuerung und Erzeugung von Niederfrequenzvibrationssignalen.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,Das Laserinterferometer kann auch zur absoluten Kalibrierung von Niederfrequenzsensoren verwendet werden.und die Laser-Interferenz-Abweichungsmessoberfläche kann erweitert werden, um eine dynamische Abweichungskalibrierung zu realisieren.



Spezifischer technischer Index

Einrichtung zur Kalibrierung von Niederfrequenzvibrationen (Teil des Schütteltisches)
Nennkraft der Sinus-Ausregung 200 N
Frequenzbereich 0.01 ≈ 100 Hz (erweiterbar)
Fehler bei der Frequenzanzeige Der Fehler des Anzeigwerts darf nicht größer als 0,25% der vollen Skala sein.
Signal-Rausch-Verhältnis Das Signal-Rausch-Verhältnis der Beschleunigung der Vibrationstabelle sollte größer als 60 dB sein
Arbeitsreise (Bewanderungsmessbereich) 400 mm ((Erweiterbare Reichweite 100 mm2m)
Versetzungsbereich 1 μm 400 mm ((Skalierbar bis zu 2 m)
Nenngeschwindigkeit 1.2 m/s
Höchstbeschleunigung @1Hz Nicht weniger als 0,5 g
Beschleunigungsbereich (10- 4¥20) m/s2
Höchstmasse des Lastsensors > 10 kg
Größe der Tabelle > 240 mm × 240 mm
Äquivalente Masse der beweglichen Teile 8 kg
Tischschraube M5 ((Kann nach Maßgabe der Anforderungen angepasst werden)
Gesamtgröße L × W × H Um 1200 mm × 300 mm × 300 mm
Gewicht der Plattform Ungefähr 90 kg
Gasversorgungsdruck 0.4·0.6MPa
Maximaler Gasdurchfluss 10 L/min
Wellenformverzerrung Im Arbeitsfrequenzbereich beträgt die Verzerrung der zentralen Beschleunigungswellenform des Messers nicht mehr als 5%
Seitenvibrationsverhältnis Im Arbeitsfrequenzbereichdie Querschwingungsbeschleunigungsamplitude des Mittelpunktes der Messe beträgt nicht mehr als 5% der Schwingungsbeschleunigungsamplitude der Hauptschwingungsrichtung.
Stabilität Die Vibrationstabelle vibriert kontinuierlich am Referenzfrequenzpunkt 16 Hz mit der maximalen Beschleunigungsamplitude für 20 Minuten.die maximale Frequenzänderung beträgt nicht mehr als 00,3% und die maximale Änderung der Beschleunigungsamplitude beträgt nicht mehr als 0,5%.
Standard-Beschleunigungssensor
Empfindlichkeit Nicht weniger als 1000 mV/g
Frequenzreaktionsbereich DC-200Hz (± 5%)
Messbereich 2 g
Entschließung weniger als 10 μg
Nichtlinearität 00,1% FS
Der fotoelektrische Encoder kann auch unter 10 Hz, Auflösung verwendet werden nicht größer als 10 nm
Vibrationssteuerungssystem und Steuerungskalibrationssoftware
Kanäle ≥ 4 Kanäle, wobei jeder Kanal unabhängige A/D verwendet
Ziffer 24 Bit
Stichprobenquote Jeder Kanal ist größer als 20k
Laserinterferometer-Schnittstelle Erweiterbare Laserinterferometeroberfläche mit Ablenkungsfunktion
Die gesamte Hardware wird durch Software gesteuert, und der Test aller Parameter des kompletten Systems wird vom Programm gesteuert.
Es kann Schritt-Sinus und Sweep-Sinus, Amplitudenfrequenzkalibrierung, Phasenfrequenzkalibrierung und Amplitudenlinearitätskalibrierung des gemessenen Sensors durchführen
Die Amplitudenlinearität, Amplitudenfrequenzfehler und Phasenfehler des Sensors können berechnet werden
Benutzerdefinierter Prüfbericht, in dem alle Prüfparameter und Berechnungsergebnisse angezeigt werden können
Anforderungen an die Arbeitsumgebung des Systems
Betriebstemperatur der Umgebung 5°C+35°C
Relative Luftfeuchtigkeit 10% bis 85%
Stromversorgung mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,3.5 kW
Druckluftbedarf mit einem Durchmesser von nicht mehr als 0,6 MPa
Labor-Erdwiderstand (Ω) ≤ 4





Niederfrequenzvibrationskalibrierungssystem

- Nein. Teilname Haupttechnischer Index Qty
1

Niedrigfrequenz-Standard-Shaker und Niedrigfrequenz-Steuerung

Die Bezeichnung der Beförderung ist:

Erfüllung der Prüfbestimmungen der JJG 298-2005 Vibrationstabelle für mittlere Frequenzen (Vergleichsmethode)

1. Frequenzbereich: 0,1 Hz bis 100 Hz;

2Beschleunigungsbereich: ≥ 20 m/s2;

3, maximale Belastung des Standardvibrationstisches: ≥10 kg;

4. Verzerrungsgrad: ≤ 5%;

5. Seitliche Bewegungsquote: ≤ 10%;

6Beschleunigungsstabilität: 0,1%, Frequenzstabilität: 0,1%.

 1
2

Standard-Beschleunigungssensor

Die in Absatz 1 genannten Anforderungen gelten nicht.

1. Empfindlichkeit: ≥ 1000 mV/g;

2Frequenzbereich: 0,1 Hz bis 200 Hz

 1
3

Vibrationssteuerungssystem (einschließlich Software)

NIM-DA01

1Anzahl der Anschaffungskanäle: ≥2;

2, AD-Bits: 24 Bit;

3, Probenahmerate: ≥ 50 kHz;

4, Spannungsmessbereich: ±5V.

5, Spannungsmessfehler: größer als 0,2%;

6, Spannungsverhältnis Messfehler: besser als 0,1%;

7, einschließlich automatischer und manueller Kalibrierung zweier Modi;

8, können automatisch Berichte erstellt werden.

 1
4

Konditionierverstärker

YMC-8102

 1 Ladekanal /IEPE/TEDS, Unterstützung der Ladungssignalverstärkung und -konditionierung des Sensors, IEPE-Sensor, konstante Stromquelle und Signalkonditionierung, TEDS-Sensorsignalsendung;Integration von Unterstützungskanälen, RS-232-Schnittstelle und PC-Kommunikation, mehrfach kaskadierbar, CE-Zertifizierung; 1 Satz
5 Luftkompressorsystem Versorgung mit Druckluft 1 Satz
6 Computer i7-Prozessor, 8G-Speicher, 1T-Festplatte mit mehreren USB-Anschlüssen und PCI-Slots, zwei Netzwerkanschlüsse einschließlich optischem Laufwerk 1 Satz
7 Messung Erste Messladung 1




Eigenschaften

Einzigartiger Niederfrequenz-Vibrationsgenerator für Flugzeugbewegung

- Präzise und effiziente Nullsteuerungsfunktion

∆ Schwingungen unabhängig von der Schwerkraft

 Auch eine Abbiegungskalibrierung ist möglich.

- ein 24-Bit-Mehrkanal-Hochpräzisionssystem zur Analyse dynamischer Signale

¢ Mehrere Sensoren können gleichzeitig kalibriert werden

¢ verwendet einzigartige digitale Steuerungstechnologie



Haupttechnischer Index

Frequenzbereich: 0,01 ~ 100 Hz (erweiterbar)

Schlag: 400 mm (optional 100 mm ~ 2 m)

¢ Maximalbeschleunigung: 20 m/s2 (ausdehnbar)

️ Verzerrungsgrad: < 5%

 Längsbewegungsquote: < 10%

️ Last: > 10 kg

 Messunsicherheit: 2% (k=2)
