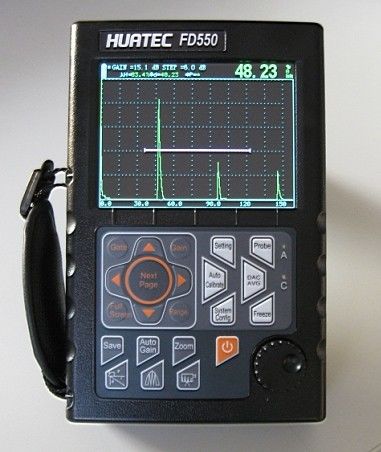

FD550 A Scan B Scan Digtal Ultraschallfehlerdetektor mit hoher Auflösung

FD550 A-Scan B-Scan Digtal Ultraschallfehlerdetektor mit hoher Auflösung

Hauptmerkmale:

Automatisierte Kalibrierung, Automatisierte Steigerung, 0-130 dB Steigerung

DAC,AVG,TCG,B-Scan,AWS,6 dBDAC

Hochgeschwindigkeitsaufnahme und sehr geringer Lärm

Festmetallgehäuse,wasser-/ölsicher,staubsicher

Hochkontraster Blick auf die Wellenform von hellen

Leistungsfähige Computersoftware und Berichte können in Excel exportiert werden

Automatische Anzeige des genauen Fehlerortes ((Tiefe d,Niveau p,Distanz s,Amplitude,sz dB,ф);

Automatischer Schalter mit drei Messgeräten ((Tiefe d,Ebene p,Entfernung s);

Automatisierte Kalibrierung des Wandlers Nullpunkt, Winkel, Vorderkante und Materialgeschwindigkeit;

Bequem zu machen und zu verwenden DACTCG und AVG, um das Echo zu bewerten, kann die Kurve geändert und kompensiert werden

6 dB DAC-Funktionen;

500 unabhängige Einstellung, jedes Kriterium kann frei eingegeben werden, wir können in der Szene ohne Testblock arbeiten;

Großspeicher von 1000 A-Grafik

Automatische Verstärkung und Verstärkungsscanning;

Spitzenhalt und Spitzengedächtnis;

B-Scan;

AWS D1.1

Automatisierte Erstellung von Videos des Testprozesses und des Spiels; die Länge des Videos ist unbegrenzt.

Leistungsfähige Computersoftware und Berichte können in Excel exportiert werden;

Li-Batterie mit fortlaufender Arbeitszeit von bis zu 12 Stunden;

Die eingebettete Software kann online aktualisiert werden;

• Andere Hilfsfunktionen

  • Anzeigefrieren;
  • automatischer Echograd;
  • Winkel und K-Wert;
  • Verriegelungs- und Entriegelungsfunktion der Systemparameter;
  • Elektronischer Uhrkalender;
  • Zwei Tore Einstellung und Alarmanzeige;
  • Alarm für Tor und DAC;
  •

• Spezifikationen

  Titel	Parameter	Titel	Parameter
  Messbereich ((mm)	0 10000	Messmodus	Einfach, doppelt, durch
  Vertical Linearity Error (Vertikaler Linearitätfehler)	≤ 3%	Ablehnen	0 bis 80%
  Horizontale Linearität Fehler	≤ 0,1%	Impulseverschiebung ((μs)	-20 +3400
  Empfindlichkeit bleibt zurück	≥ 62 dB	Null ((μs)	0.0 ¢ 99.99
  Dynamischer Bereich	≥ 32 dB	Portentyp	BNC ((Q9)
  Macht zur Lösung von Problemen	≥ 36 dB	Betriebstemperatur (°C)	- 20 ¢ 50
  Frequenzbereich ((MHz)	0.5 ¢ 20	H×W×D(mm)	240 × 156 × 48
  Gewinn (dB)	0 130	Gewicht ((kg)	1.0 (mit Batterie)
  Materialgeschwindigkeit ((m/s)	1000 15000



• Standardlieferung:

  Haupteinheit

  2.5MHZ-ф20 gerade Sonde

  4MHZ-8x9mm, 60° Winkelsonde

  4A/9V Leistungsadapter

  Sondenanschlusskabel (BNC zu BNC)

  Sondenanschlusskabel (BNC bis Lemo 00)

  Gebrauchsanleitung

  Gepäckstücke

  RS232-USB-Wandler



  Zusätzliches Zubehör:

  Datenverwaltungssoftware

  Datenmanagementkabel RS232

  Geradeige Sonde (5MHZ-ф20)

  Strahlensonde (2.5MHZ-ф20)

  Strahlensonde (2.25MHZ-ф20)

  Geradeige Sonde (1MHZ-ф20)

  Winkelsonde (4MHZ-45°, 8*9mm)

  Winkelsonde (4MHZ-60°, 8*9mm)

  Winkelsonde (4MHZ-70°, 8*9mm)

  Winkelsonde (4MHZ-80°, 8*9mm)

  Winkelsonde (2MHZ-45°, 8*9mm)

  Winkelsonde (2MHZ-60°, 8*9mm)

  Winkelsonde (2MHZ-70°, 8*9mm)

  Die Prüfungen sind in der Regel in der Regel in der Regel in der folgenden Form durchgeführt:

  Sonde T/R (5MHz-ф20mm, Schwerpunkt 15mm)

  Sonde T/R (2.5MHz-ф20mm, Schwerpunkt 15mm)

  Verbindungskabel zur Sonde (BNC-BNC)

  Anschlusskabel zur Sonde (BNC-Lemo 00)

  Anschlusskabel zur Sonde (BNC-Lemo 01)

  Anschlusskabel zur Sonde (Lemo 00-Lemo 01)

  Lithium-Ionen-Batterien

  Stromanschluss (4A/9V)

  Stromkabel

  Lederkoffer

•
