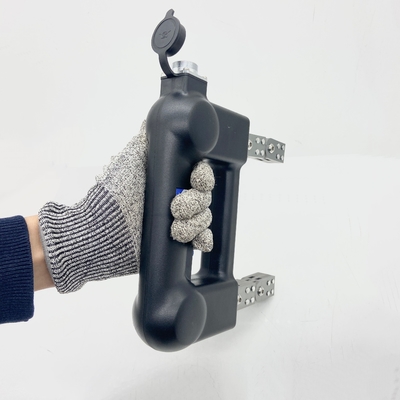

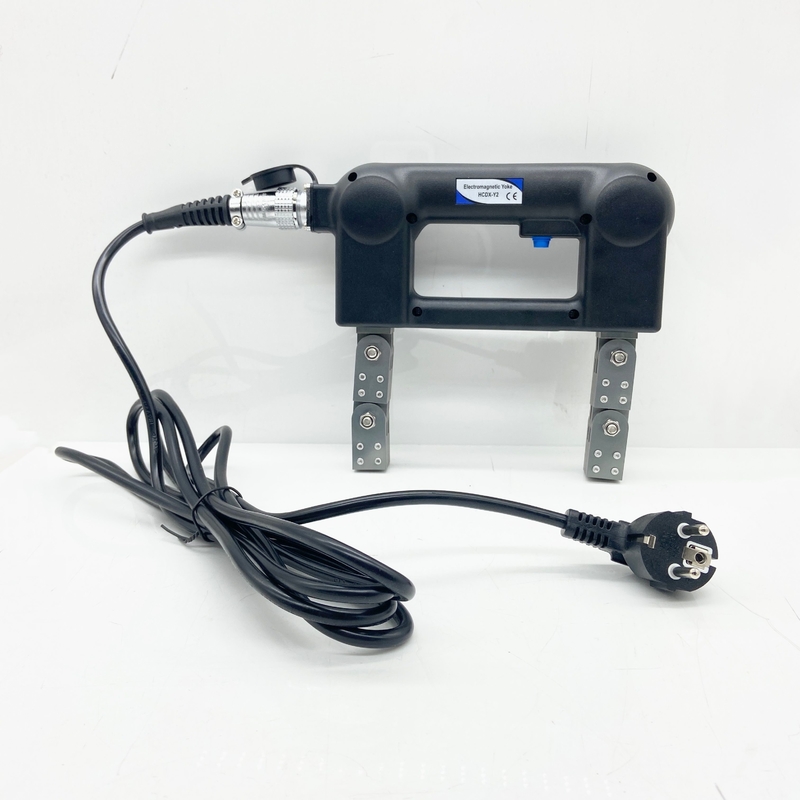

HCDX-Y2 Magnetpartikelprüfung Wechselstrom Magnetfeld Elektromagnetisches Joch
Übersicht
Das HCDX-Y2 ist ein Wechselstrom-elektromagnetisches Joch, ergonomisch entwickelt, um die Produktivität zu verbessern.Magnetfeldzur Erkennung von Oberflächenzeichen währendPrüfungen von magnetischen Partikeln.
Der HCDX-Y2 ist leichtgewichtig, ergonomisch griff- und abzugefügt und ist für die robusten Anforderungen der Feldinspektion ausgelegt.Hauptplatte, UV & weiße Lichtlampe und Beine können alle vom Benutzer ersetzt werden, die HCDX-Y2 ist leicht zu bedienen, nicht zu stoppen, einen Job zu machen.
Als Option ist eine superhelle LED-Anlage erhältlich, um den Prüfbereich zu beleuchten und gleichzeitig das Teil zu magnetisieren.einschließlich roter und grauer Magnetpulver, ein gelber Farbmarker und ein Reinigungstuch für ein komplettes Inspektions-Kit in einem bequemen Transportkoffer.
Parameterindex
|
Modellartikel
|
HCDX-Y2 |
| Elektrische Anforderungen |
AC110-115V 50/60Hz
AC220-230V 50/60 Hz
AC240V 50/60Hz
|
| Wellenform |
Klimatisierung |
| Tangentialfeldstärke |
> 2kA/m im Mittelpunkt zwischen den Beinen/Stäben |
| Betriebstemperatur |
-10 ̊+40°C |
| Zyklus der Arbeitszeit |
50%, maximal 90 Sekunden |
| Eintrittsschutz (IEC 60259) |
IP54 |
| Relative Luftfeuchtigkeit |
< 80% |
| Empfindlichkeit |
ASTM E1444-05,ASME 2007 Seitenzahl V |
| Wechselstrom |
AC2.2A |
| Bein / Stange |
0~220 mm |
| Beingröße |
22*22 mm |
| Stromkabellänge |
3M |
| Wechselstromhebekraft |
≥ 7,1 kg (69 N) |
| Gewicht des Joches |
20,3 kg |
Produktmerkmale
Versiegelte, langlebige Konstruktion
Chemikalien und Abriebsbeständig
AC-Betrieb für Oberflächen- und Unterflächeninspektionen
Überschreitet die ASTM-Hochspezifikationen
Die Gleichstrommagnetisierungsanlage (Gleichstrombatterie) kann verwendet werden, um die Gleichstrommagnetisierung zu realisieren.
Wenn die Hebekraft nicht ausreicht, wird die Leistung automatisch abgeschaltet, um die Empfindlichkeit der Fehlererkennung sicherzustellen.
Die Leistungsanzeigefunktion kann die aktuelle Batterieleistung anzeigen und hat die Funktion des Schall- und Lichtalarms.
Ein integrierter Mikrocomputer-Chip stabilisiert die Ausgangsspannung und gewährleistet die Empfindlichkeit.
Magnetisierungsanpassung
Spezielle Arbeitswaage kann Batteriepack, Magnetsuspension, Kontrastmittel, Yoke-Sonde usw. tragen.
Technischer Parameter
Betriebstemperatur: -10 ~ +40 °C
Speichertemperatur: -20 ~ 50 °C
Relative Luftfeuchtigkeit: < 80% ohne Kondensation
Anstieg der Arbeitstemperatur: < 18 C
Vorübergehende Belastung: > 50%
Empfindlichkeit: A1-Standardprüfstück mit 15/50-Rillen deutlich angezeigt.
Mindesthebeleistung mit Wechselstromleistung: > 4,5 kg (44 N)
Elektrodenabstand: 0 ∼ 210 mm
Höchststrom: 2,8A
Gewicht: 2,6 kg
Standardkonfiguration:
HCDX-Y2
Ein Joch
Stromkabel
Zertifikat für die Kalibrierung
Garantie-Karte
Gepäckstücke
