TFM Phasen-Array Ultraschallfehlerdetektor HPA-620PRT

TFM Phasen-Array Ultraschallfehlerdetektor HPA-620PRT

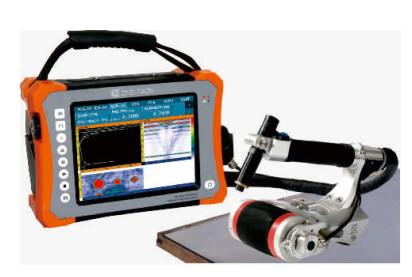

HUATEC HPA-620PRT ist ein neu entwickelter tragbarer 32:128PR Phased Array Fehlerdetektor.

Es ist mit dem herkömmlichen Ultraschallinspektionsmodul, dem TOFD-Modul, dem herkömmlichen Phased Array-Modul und dem TFM-Bildgebungsmodul ausgestattet, die das gleichzeitige Scannen von TOFD und Phased Array unterstützen,sowie Dual-Array-SondenMit einem wasser- und ölsicheren Touchscreen und Volllauf-Testdaten-Aufzeichnung ist der HUATEC HPA-620PRT ein fortschrittlicher intellektueller TFM Phased Array-Fehlerdetektor mit C-Scan-Funktion.

Parameter:

Scope:

• Herkömmliche Schweißinspektion
• Phasenartige C-Scan-Inspektion von Verbundwerkstoffen
• Inspektion von Schrauben und Schraubrohren
• Inspektion von PE-Verbindungen

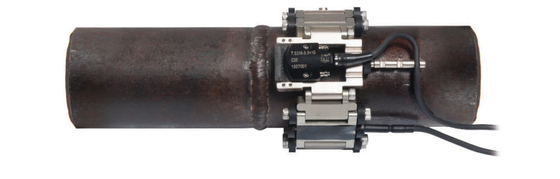

• Lösung der Prüfung von Schweißröhren mit kleinem Durchmesser

Eigenschaften:

Inspektionskanäle

• 38Modul für eine Phase-Array:
• Bildgebungsmodul für das TFM
• Gleichzeitiges Scannen von TOFD und Phased Array
• Unterstützt Dual-Array-Sonden
• 2-kanal TOFD; 2-kanal konventionelle Ultraschallprüfung

Die Funktionalität des HPA-620PRT bietet eine große Zufriedenheit für die verschiedenen Anforderungen der Benutzer.

Phased Array Module

• Längswellen-TFM-Inspektion; Querwellen-TFM-Inspektion
• Buttweld-TFM-Inspektion; herkömmliche Buttweld-Inspektion; herkömmliche Buttweld-Inspektion (mit gleichzeitigem Scannen von TOFD und Phased Array)
• C-Scan TFM-Inspektion und herkömmliche C-Scan-Inspektion von Kennzeichen
• TFM-Inspektion und herkömmliche Inspektion von Schrauben
• Korrosionskontrolle durch TFM; herkömmliche Korrosionskontrolle
• TKY-Inspektion

TOFD-Modul

• Procedure parameter setup; Probe und Wedge parameter setup

Benutzer können relevante Parameter berechnen, basierend auf den Proben- und Prozedurparametern, einschließlich: PCS, Scanning Coverage, Bottom Coverage, Beam Included Angles.

Anzeige

• Die HPA-620PRT ist mit einem 10,4 Zoll großen TFT-Bildschirm ausgestattet, der mit berührbarer Bedienung optimal unter starkem Licht und im Freien angezeigt wird.

Prozedurendesign

• Der HPA-620PRT bietet Prozesssimulationsmodelle und kann auch ein Modell erstellen, indem er Objekte – Abmessungen über CAD-Software importiert.Customize users um einen dedizierten Inspektionsprozess zu erstellen und einen One-Stop-Service für die volle Palette von Lösungen bereitzustellen.
