TOFD Portable Phased Array Ultraschallfehlerdetektor HPA-620

TOFD Portable Phased Array Ultraschallfehlerdetektor HPA-620
TOFD Portable Phased Array Ultraschallfehlerdetektor HPA-620 TOFD Portable Phased Array Ultraschallfehlerdetektor HPA-620

Großes Bild :  TOFD Portable Phased Array Ultraschallfehlerdetektor HPA-620

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: ISO, CE, GOST
Modellnummer: HPA-620
Kontakt

TOFD Portable Phased Array Ultraschallfehlerdetektor HPA-620

Beschreibung
Fasierte Array-Kanäle: 32:128 Max Aperture: 32 Elemente
Maximale Elemente: 128 Elemente Konzentrationsgesetz: ≥ 1024
Scanwinkel: -89° bis 89° Kalibrierung: Geschwindigkeit, Verzögerung, TCG, ACG, Encoder
Hervorheben:

TOFD-Phase-Array-Ultraschallfehlerdetektor

,

Tragbarer Ultraschallfehldetektor mit Phasenarray

Ultraschallfehlerdetektor mit Phasen-Array HPA-620

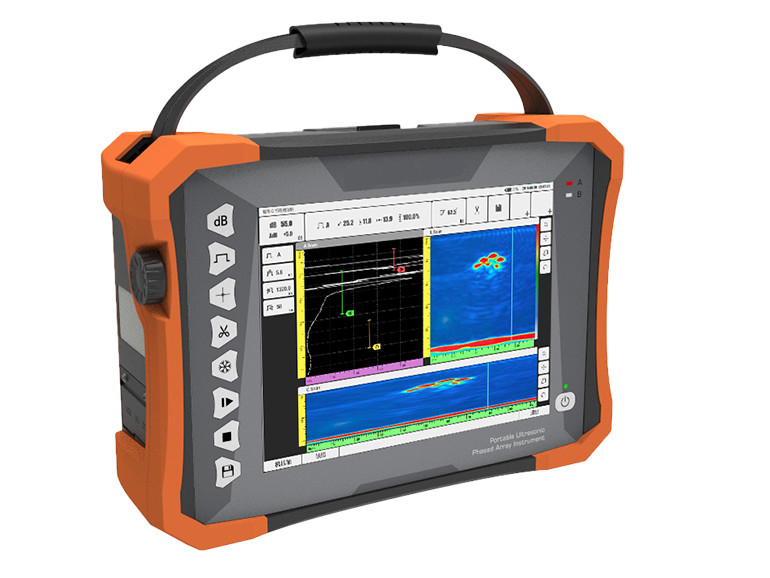

Der HPA-620 ist ein tragbarer 32:128PR Phased Array Flaw Detector.

Es ist mit dem conventionalen Ultraschallinspektionsmodul, dem TOFD-Modul und dem conventional Phased Array-Modul ausgestattet, das das gleichzeitige Scannen von TOFD und Phased Array unterstützt.sowie Dual-Array-SondenMit einem wasser- und ölfesten Touchscreen und einer vollen Testdatenerfassung ist der HPA-620 ein fortschrittlicher intelligenter Phased Array Fehlerdetektor.



Parameter:



Kanäle
Modus PA-Modus UT-Modus TOFD-Modus
Zahl 32:128 2 2
Physikalische Parameter
Anzeige 10Ein.4-Zoll-Touchscreen
Einfuhr 1 IPEX, 4 C5
I/O-Häfen 2 USB 3.0 (HOST) und 1 USB 2.0 (HOST)
DP (DisplayPort) (kann auf HDMI übertragen werden)
WIFI
LEMO 1B Encoder Port
TTL I/O-Port
GPS - Ja, das ist es.
Aufbewahrung Intern: 64 GB; extern: USB-Flashdisk
Gewicht 5 kg (ohne Batterie)
Abmessungen 350 mm × 250 mm × 130 mm
(L × W × H)
Klimatisierung 100 V bis 240 V 50 Hz/60 Hz
DC 13.5V
Typ der Batterie Lithiumbatterie
Kapazität der Batterie Doppelbatterien, jeweils < 100Wh
Akkulaufzeit ≥ 4,5 Stunden
Temperatur Betriebstemperaturbereich: -10 °C bis 40 °C
Speichertemperaturbereich: -20 °C bis 60 °C
Eintrittsschutzbewertung IP65
UT
Die PRF 25 Hz bis 10 kHz
Transmitter Spannung 75 V bis 250 V (50Ω-Last)
Breite des Pulsens 30ns bis 1000ns, mit Schritt als 5ns
Dämpfung 400Ω, 80Ω
Stichprobenquote 100 MHz
Bandbreite 0.5 MHz bis 20 MHz (-3 dB)
Gewinn 0.0 dB bis 110.0 dB
Sensitivitätsüberschuss ≥ 60 dB (schmale Bandbreite) und ≥ 52 dB (breite Bandbreite) (2.5P20 Transduzoren, 200 mmφ2 Flat-bottomed Holes)
Vertical Linearity Error (Vertikaler Linearitätfehler) ≤ 3%
Horizontale Linearität Fehler ≤ 0,1%
Entschließung ≥ 26 dB ((2.5P20)
Dynamischer Bereich ≥ 30 dB
Filter High-pass, low-pass und multiple narrow band-pass
Berichtigung RF (TOFD-Modus), Vollwelle, Halbwelle +, Halbwelle
Kanäle 2 Kanäle
Maximale Abdeckung 10000 mm (in Stahl Längswelle)
Tor A/B/G
Gate Star Vollstrecken
Gate Width Gate start zu vollem Bereich
Das Tor der Schwelle 1 bis 99 Prozent
Alarm Sound/Optical
Measurement Spot Front/Peak
TCG 16
Phased Array
Kanäle 32:128
Max Aperture 32 Elemente
Maximale Elemente 128 Elemente
Konzentrationsgesetz ≥ 1024
Scanwinkel -89° bis 89°
Kalibrierung Geschwindigkeit, Verzögerung, TCG, ACG, Encoder
Prüfvolumen 1000 mm
Min-Winkel-Inkrement 0.1° (auto-adjustment)
Stichprobenquote 100 MHz, 10 Bit
Berichtigung Volle Welle
A-Scan Bildschirmhöhe 800% der Bildschirmhöhe (maximal)
Analoggewinn, der abgestimmt werden kann 80 dB
Max PRF 20 kHz
Transmitter Spannung 20 V bis 110 V ((50Ω Belastung)
Pulse-Typ Bipolare Quadratwelle
Breite des Pulsens 30ns bis 1000ns, Schritt als 5ns
Bandbreite 0.5MHz bis 20MHz ((-3dB)
Filter High-pass, low-pass, multiple narrow band-pass
Triggering Encoder, zeitbasiert
Measurement Spot Front/Peak
Readout Amplitude; Beam Path; Horizontale; Tiefe
Measurement Resolution 0.5 mm
Scanmodus L/S/C/D-Scan
Scanlänge ≥ 15 Meter
Geschwindigkeit des Scans ≥ 30 mm/s


Scope:

  • Herkömmliche Schweißinspektion
  • Phasenartige C-Scan-Inspektion von Verbundwerkstoffen
  • Inspektion von Schrauben und Schraubrohren
  • Inspektion von PE-Verbindungen
  • Lösung der Prüfung von Schweißröhren mit kleinem Durchmesser

Eigenschaften:

Inspektionskanäle

  • 38Modul für eine Phase-Array:
  • Gleichzeitiges Scannen von TOFD und Phased Array
  • Unterstützt Dual-Array-Sonden
  • 2-kanal TOFD; 2-kanal konventionelle Ultraschallprüfung

Die Funktionalität des HPA-620 bietet eine große Zufriedenheit für Benutzer mit verschiedenen Anforderungen.

Phased Array Module

  • Conventional butt weld inspection (with concurrent scanning of TOFD and Phased Array) Konventionelle Butt-Weld-Inspektion (mit gleichzeitigem Scannen von TOFD und Phased Array)
  • Konventionelle C-Scan-Inspektion für Platten
  • Konventionelle Inspektion von Bolzen
  • Konventionelle Korrosionsprüfung
  • TKY-Inspektion

TOFD-Modul

  • Procedure parameter setup; Probe und Wedge parameter setup

Benutzer können relevante Parameter berechnen, basierend auf den Proben- und Prozedurparametern, einschließlich: PCS, Scanning Coverage, Bottom Coverage, Beam Included Angles.

Anzeige

  • Der HPA-620 ist mit einem 10,4-Zoll-industriellen TFT-Bildschirm ausgestattet, mit berührbarem Betrieb, der optimale Displays unter starkem Licht und im Freien bietet.

Prozedurendesign

  • Das HPA-620 kann auch ein Modell erstellen, indem es Objekte mit ihren Abmessungen über CAD-Software importiert.Customize users um einen dedizierten Inspektionsprozess zu erstellen und einen One-Stop-Service für die volle Palette von Lösungen bereitzustellen.
