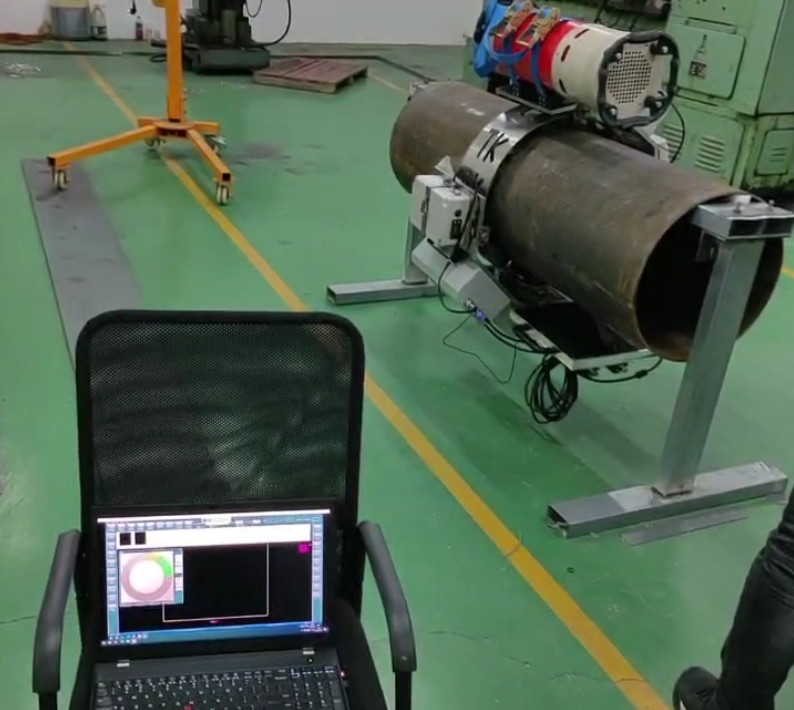

HXPC-200A DR Panel Detektor Rohrleitung Außenwand Crawler System
1. Allgemeine Einführung
(1) Ausrüstungsmarke: HUATEC
(2) Modell: HXPC-200A
(3)Fahrgeschwindigkeit:≥ 100 mm/s;
(4) Der Gehmodus setzt den Gleistyp ein, um die vertikale Ausrichtung des Schweißes zu gewährleisten: ±1 mm, die Ausrichtung der Gehrichtung
Genauigkeit: ±1 mm;
(5) Er kann die Antriebsanforderungen der Doppelwand-Einfachschatten-Richtstrahlmaschine für Rohrleitungen mit einem Durchmesser von weniger als 1600 mm erfüllen.
(6) Verwendung eines 5G-Doppelband-Drahtloskommunikationssystems, Steuerungsabstand: 100 Meter (offenes Land);
(7) Die Verwendung einer integrierten 36V Niedertemperatur-Lithiumbatterie, die leicht ausgetauscht werden kann, kann bei minus 40°C normal funktionieren.
(8) Arbeitszeit:mehr als 8 Stunden;
(9) Stromverbrauch: ≤ 150 W;
(10) Synchroner Antrieb mit dem Rohrwandkletterfahrzeug (Flachscanner) zur Erfüllung der Anforderungen an die Doppelwand-Einfachschatten-DR-Transbeleuchtung

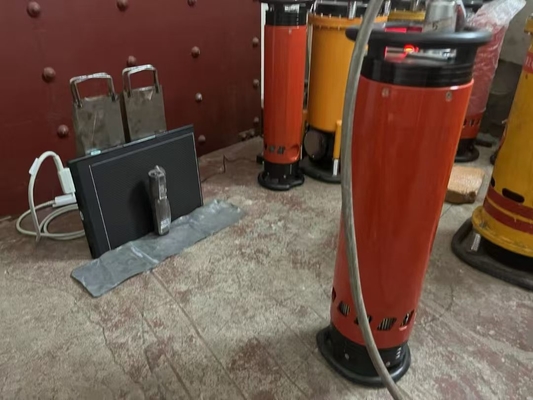

2. Tragbarer Röntgenfehlerdetektor
Ausrüstungsbezeichnung: tragbare hochfrequente, konstante Röntgendruckmaschine zur Fehlererkennung
| Modell |
XXG 300JYGF |
| Röntgenröhre |
Metallkeramikrohr |
| Stromversorgungsmodus der Röntgenröhre |
Konstante Spannung |
| Spannungsregelungsbereich der Röntgenröhre |
50 bis 300 kV |
| Schritt zur Regulierung der Rohrspannung |
1 kV/Schritt
|
| Röntgenrohrstrom |
00,5-3,0 mA |
| Schritt zur Steuerung der Rohrströmung |
0.1mA/Schritt |
| Maximale Belichtungszeit |
99 Minuten und 59 Sekunden
|
| Verzögerungsbereich der Hochdruckanpassung |
0-99 Sekunden
|
| Maximale Leistung des Röntgengeräts |
900 W |
| Betriebsfrequenz |
100 kHz
|
| Fokusgröße |
Die in Absatz 1 genannten Anforderungen gelten für die Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
|
| Durchdringungsdicke |
65 mm (A3-Stahl, Brennweite 700 mm, HUATEC D7-Film, Negativschwarz ≥ 2.0, 10 Minuten)
|
| Vorübergehende Belastungsrate |
100% (bei Umgebungstemperatur 20°C, maximale Leistung)
|
| Strahlungswinkel |
40° x 55° |
| Innerer Filter |
1 mmBe |
| Zusätzlicher Filter |
4 mm Äquivalent
|
| Größe des Rohrkopfes |
φ295mmx775mm (einschließlich Endring) |
| Gewicht des Rohrkopfes |
29 kg |
| Verbindungskabel |
50M |
| Stromkabel |
10M |
| Größe der Steuerung |
465 mm x 154 mm x 323 mm
|
| Gewicht der Steuerung |
110,3 kg |
| Eingangsleistung |
200-250 VAC, 47-400 Hz |
| Anodenkühlmethode |
Zwangluftkühlung |
| Zulässige Umgebungstemperatur |
-20°C bis +40°C |
3Zu den standardmäßigen Zubehörteilen gehören:
DR-Paneldetektor-Rohr-Klettermaschine für Außenwand
Röntgenmaschine Rohr-Klettermaschine für Außenwand
Digitale Flachmelder 1024,76 μm,Bildfläche 233 x 97 mm
Software zur digitalen Bildgewinnung und -verarbeitung
Laptop-Computer
Hochfrequenz-Röntgenfehlerdetektor mit konstantem Druck (direktionale)
Einheitliche Anlagen für die Anlage von Schraubern und Schraubern
