| Prüfbereich |
X-Richtung |
50 mm |
| Z-Richtung |
± 500 μm |
| Entschließung |
X-Richtung |
0.00016Bei der Verwendung von "Fertigungssysteme" ist die Verwendung von "Fertigungssysteme" zu berücksichtigen. |
| Antrieb |
Geradeheit |
(0,05+2,5 L/1000) μm (L;Prüflänge ((mm)) |
| Analysepunkt |
Entsprechende Norm |
ISO1997,Din1990,ASME1995,JIS1994 |
| Parameter |
Grobheit |
Ramin, Ra, Rasd, Rqmax, Rqmin, Rq, Rqsd, Rzmax, Rzmin, Rzsd, Rt, R3z, Rcmax, Rcmin, Rc, Rcsd, Rpmax, Rpmin, Rp, Rpsd, Rvmax, Rvmin, Rv, Rvsd, Rsmmax, RSmmin, RSm, RSmsd, Pc, RΔamax, RΔamin,RΔa, RΔasd, RΔqmax, RΔqmin, RΔq, RΔqsd, Rλamax, Rλamin, Rλa, Rλasd, Rλqmax, Rλqmin, Rλq, Rλqsd, Lr, Rskmax, Rskmin, Rsk, Rsksd, Rkumax, Rkumin, Rku, Rkusd, Rmax, Rmin, RzImax, RzImin, Rz.I, Rz.Isd,Rsmax, Rsmin, RS, RSsd, Rsk.J, Rku.J, Rpm, Rpmsd, Rymax, Rymin, Ry, Rysd, Smmax, Smmin, Sm, Smsd, Smax, Smin, S, Ssd |
| Wellenform |
Wmax, Wamin, Wa, Wasd, Wqmax, Wqmin, Wq, Wqsd, Wzmax, Wzmin, Wz, Wzsd, Wt, Wcmax, Wcmin, Wc, Wcsd, Wpmax, Wpmin, Wp, Wpsd, Wvmax, Wvmin, Wv, Wvsd, WSmmax, Wsmmin, WSm, WSmsd, WΔqmax, WΔqmin, WΔq,WΔqsd, Wskmax, Wskmin, Wsk, Wsksd, Wkumax, Wkumin, Wku, Wkusd, Wca, WC-q, WC-t, WC-v, WC-Sm |
| Profil |
Bei der Ermittlung der Wirksamkeit der in Anhang I der Verordnung (EU) Nr. 528/2012 festgelegten Methoden wird die Anzahl der in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Prüfungen berücksichtigt. |
| Spezielle Rauheit |
Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 |
| Grund |
NCRX, R, Rx, AR, NR, CPM, SR, SAR, W, Wx, AW, Wte, NW, SW, SAW |
| Bewertungskurve |
Grobheitskurve, Wellenlänge-Kurve, Profilkurve, spezielle Raubenlänge-Kurve, Raubenlänge Motifkurve, Wellenlänge Motifkurve, Umschlag Wellenlänge-Kurve |
| Charakteristische Kurve |
Lastkurve, Amplitudenverteilungskurve |
| Filter |
Filter |
Gewichtsveränderung |
| Filterstopp |
Die Kommission0.25,0.8,2.5,8 mm
Ls:0.25,0.8,2.5,8,25,80 μm λf: 25 mm |
| Dauer der Bewertung |
|
|
| Testgeschwindigkeit |
|
0.1 mm/s,0.5 mm/s,1.0 mm/s,1.5 mm/s,2.0 mm/s |
| Sensor |
Modell |
|
Standarduniversaler Typ |
| Sensormodus |
|
Differenzielle Induktivität |
| Prüfbereich |
|
± 500 μm |
| Prüfnadel |
|
5 μmR Diamant 90° |
| Prüfungskraft |
|
unter 4mN |
| Betreiber |

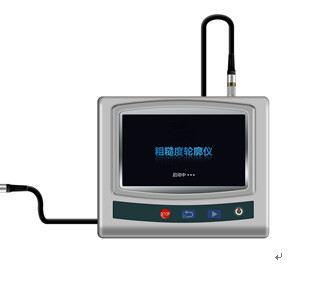

Anzeige |
|
7 Zoll Farb-LCD-Touchscreen |
| Ausgabe von Daten |
|
PC/PC-Drucker mit SD-Karte/Bluetooth-Verbindung |
| Sprache |
|
Chinesisch/Englisch |
| Größe und Gewicht |
Leistung/Verbrauch |
|
AC220V ± 10% Eingebaute wiederaufladbare Batterie (WK-Transformator-Ladezeit 5 Stunden) |
| Stromverbrauch |
|
Ungefähr 30VA ((Es kann bis zu 400 Mal mit voller Ladung gemessen werden) |
| Gewicht |
|
Nettogewicht 3,4 kg Bruttogewicht 4,75 kg |
| Einstellung der Größe |
|

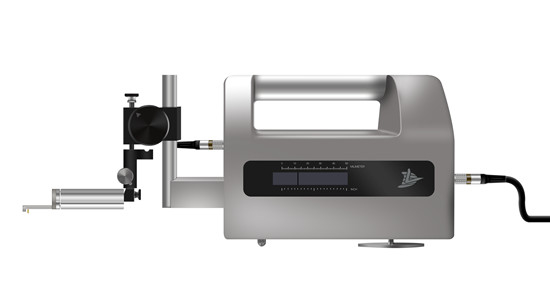

Fahrer 364 ((W) * 80 ((D) * 145 ((H)
Der Betreiber 212 ((W) * 182 ((D) * 50 ((H) |
| Packungsgröße |
|
410mm ((W) * 340 ((D) * 180 ((H) |
