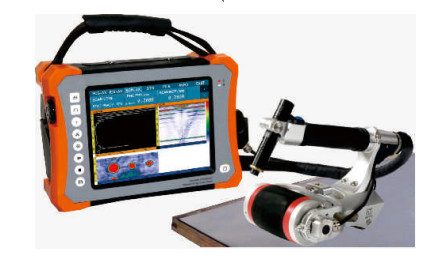

HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor

HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor
HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor

Großes Bild :  HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: CE
Modellnummer: HPA-620PRT
Zahlung und Versand AGB:
Min Bestellmenge: 1 Prozent
Preis: USD67850/set - USD76700/set
Verpackung Informationen: Karton-Verpackungskasten
Lieferzeit: 7-10 Werktage nach Eingang Ihrer Zahlung
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 10sets/month
Kontakt

HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor

Beschreibung
Anzeige: 10.4 Zoll Touch Screen Import: 1 IPEX, 4 C5
Betriebstemperaturbereich: -10 ℃ ~ 40 ℃ Lagertemperaturbereich: -20℃~60℃
Eingangsschutzbewertung: IP65
Hervorheben:

Touch Screen Ultraschallfehlerdetektor

,

C Ultraschallfehlerdetektor für den Scan

,

Phased-Array-Ultraschall-Fehlerdetektor

HPA-620PRT Touchscreen TFM 32:128PR Phased Array C-Scan Ultraschall-Fehlerdetektor


HUATEC HPA-620PRT ist ein neu entwickelter tragbarer 32:128PR Phased Array Fehlerdetektor.

Er ist mit einem konventionellen Ultraschallprüfmodul, einem TOFD-Modul, einem konventionellen Phased Array-Modul und einem TFM-Bildgebungsmodul ausgestattet und unterstützt das gleichzeitige Scannen von TOFD und Phased Array sowie Dual-Array-Sonden. Mit einem wasser- und ölbeständigen Touchscreen und der Fähigkeit zur vollständigen Aufzeichnung von Testdaten ist der HUATEC HPA-620PRT ein fortschrittlicher, intelligenter TFM Phased Array Fehlerdetektor mit C-Scan-Funktion.


Parameter:


Kanäle
Modus PA/TFM-Modus UT-Modus TOFD-Modus
Anzahl 32:128 2 2
Physikalische Parameter
Anzeige 10,4-Zoll-Touchscreen
Import 1 IPEX, 4 C5
E/A-Anschlüsse 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (kann in HDMI umgewandelt werden)
WLAN
LEMO 1B Encoder-Anschluss
TTL E/A-Anschluss
GPS Ja
Speicher Intern: 64 GB; Extern: USB-Flash-Laufwerk
Gewicht 5 kg (ohne Akku)
Abmessungen 350 mm × 250 mm × 130 mm
(L×B×H)
AC 100 V ~ 240 V 50 Hz/60 Hz
DC 13,5 V
Akkutyp Lithium-Akku
Akkukapazität Doppelakku, jeweils<100 Wh
Akkulaufzeit ≥4,5 h
Temperatur Betriebstemperaturbereich: -10 °C ~ 40 °C
Lagertemperaturbereich: -20 °C ~ 60 °C
Schutzart IP65
UT
PRF 25 Hz ~ 10 kHz
Senderspannung 75 V ~ 250 V (50 Ω Last)
Impulsbreite 30 ns ~ 1000 ns, mit Schrittweite von 5 ns
Dämpfung 400 Ω, 80 Ω
Abtastrate 100 MHz
Bandbreite 0,5 MHz ~ 20 MHz (-3 dB)
Verstärkung 0,0 dB ~ 110,0 dB
Empfindlichkeitsüberschuss ≥60 dB (schmale Bandbreite), ≥52 dB (breite Bandbreite) (2,5P20-Wandler, 200 mm φ 2 Flachbodenbohrungen)
Vertikaler Linearitätsfehler ≤3 %
Horizontaler Linearitätsfehler ≤0,1 %
Auflösung ≥26 dB (2,5P20)
Dynamikbereich ≥30 dB
Filter Hochpass, Tiefpass und mehrere Schmalbandpässe
Gleichrichtung HF (TOFD-Modus), Vollwelle, Halbwelle +, Halbwelle –
Kanäle 2 Kanäle
Maximale Reichweite 10000 mm (in Stahl-Longitudinalwelle)
Gate A/B/G
Gate-Start Voller Bereich
Gate-Breite Gate-Start bis voller Bereich
Gate-Schwellwert 1 ~ 99 %
Alarm Ton/Optisch
Messpunkt Vorne/Spitze
TCG 16
Phased Array/TFM
Kanäle 32:128
Max. Apertur 32 Elemente
Max. Elemente 128 Elemente
Fokusgesetz ≥1024
Scanwinkel -89° ~ 89°
Kalibrierung Geschwindigkeit, Verzögerung, TCG, ACG, Encoder
Testvolumen 1000 mm
Min. Winkelinkrement 0,1° (automatische Anpassung)
Abtastrate 100 MHz, 10 Bit
Gleichrichtung Vollwelle
A-Scan-Bildschirmhöhe 800 % der Bildschirmhöhe (Maximum)
Einstellbare analoge Verstärkung 80 dB
Max. PRF 20 kHz
Senderspannung 20 V ~ 110 V (50 Ω Last)
Impulstyp Bipolare Rechteckwelle
Impulsbreite 30 ns ~ 1000 ns, Schrittweite 5 ns
Bandbreite 0,5 MHz ~ 20 MHz (-3 dB)
Filter Hochpass, Tiefpass, mehrere Schmalbandpässe
Auslösung Encoder, zeitbasiert
Messpunkt Vorne/Spitze
Auslesung Amplitude; Strahlweg; horizontal; Tiefe
Messauflösung 0,5 mm
Scan-Modus L/S/C/D – Scan, TFM
Scan-Länge ≥15 Meter
Scangeschwindigkeit ≥30 mm/s
TFM-Bildgebung Live 2D
Anzahl der Fokuspunkte in TFM Max. 1.000.000 Punkte
3D-Rekonstruktionsbildgebung Ja


Umfang:

Konventionelle Schweißnahtprüfung

Phased Array C-Scan-Prüfung von Verbundwerkstoffen

Prüfung von Bolzen und verschraubten Rohren

Prüfung von PE-Verbindungen

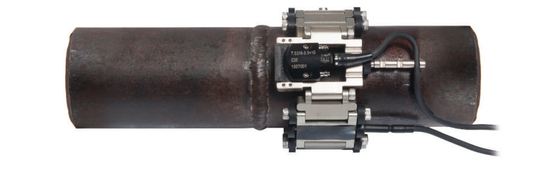

Lösung für die Schweißnahtprüfung von Rohren mit kleinem Durchmesser


Merkmale:

Prüfkanäle

  • 38:128PR Phased Array Modul
  • TFM-Bildgebungsmodul
  • Gleichzeitiges Scannen von TOFD und Phased Array
  • Unterstützt Dual-Array-Sonden
  • 2-Kanal-TOFD; 2-Kanal-konventionelle Ultraschallprüfung

Die Funktionalität des HPA-620PRT bietet eine große Zufriedenheit der verschiedenen Anforderungen der Benutzer.


Phased Array Modul

  • Longitudinalwellen-TFM-Prüfung; Transversalwellen-TFM-Prüfung
  • Stumpfschweißnaht-TFM-Prüfung; Konventionelle Stumpfschweißnahtprüfung; Konventionelle Stumpfschweißnahtprüfung (mit gleichzeitiger Abtastung von TOFD und Phased Array)
  • C-Scan-TFM-Prüfung und konventionelle C-Scan-Prüfung für Platten
  • TFM-Prüfung und konventionelle Prüfung von Bolzen
  • Korrosions-TFM-Prüfung; konventionelle Korrosionsprüfung
  • TKY-Prüfung

TOFD-Modul

  • Verfahrensparametereinstellung; Sonden- und Keilparametereinstellung

Benutzer können relevante Parameter basierend auf den Sonden- und Verfahrensparametern berechnen, einschließlich: PCS, Scan-Abdeckung, Bodenabdeckung, Strahleinfallwinkel.


Anzeige

  • Der HPA-620PRT ist mit einem 10,4-Zoll-Industrie-TFT-Bildschirm mit Touch-Bedienung ausgestattet, der unter starkem Licht und im Freien optimale Anzeigen bietet.

Verfahrensdesign

  • Der HPA-620PRT bietet Prozesssimulationsmodelle und kann auch ein Modell erstellen, indem er die Abmessungen von Objekten über CAD-Software importiert. Passen Sie die dedizierten Inspektionsprozesse der Benutzer an und bieten Sie einen One-Stop-Service für die gesamte Bandbreite an Lösungen.HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor 0HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor 1HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor 2HPA-620PRT Touchscreen TFM 32 128PR Phased Array C Scan Ultraschallfehlerdetektor 3
