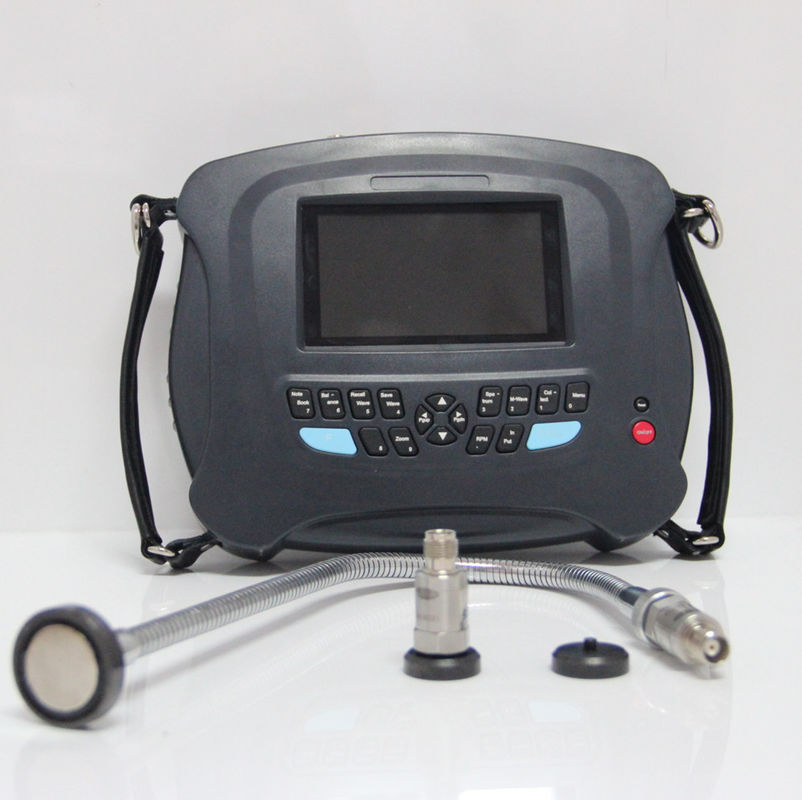

HG-904B4 Vierkanal-Multifunktions-FFT-Vibrationsspektrumanalysator
HUATEC HG-904B 4 Kanal ein multifunktionales Instrument, verfügt über einen vielseitigen Eingangsanschluss, der mit verschiedenen Sensoren verbunden werden kann.und Fehlerdiagnostiktechnologien, die Überwachung des Zustands der Anlagen und die Fehlerdiagnostik in einer einzigen Einheit integriert.
Der Analysator-Instrument umfasst die Funktion der Vierkanal-Vibrationsdatenerfassung,die die Vibrationsmessung vor Ort durchführen und automatisch Zehntausende von Vibrationsmerkmalwerten und -spektren von Messstellen speichern kannEs kann auch ein bis vier Kanäle von Wellenformen und Spektren synchron vor Ort anzeigen.Abschluss der einseitigen und zweiseitigen Überprüfung der dynamischen Bilanz vor Ort.BT4 und IP54
| Hauptfunktion |
Modell |
| Modell |
HG-904B4 |
HG-904B2 |
| Kanalmenge |
Vier Kanäle |
Doppelkanal |
| Hauptfunktionen |
|
1"Drei-Kanal-synchrone Inspektion mit Beschleunigung, Geschwindigkeit, Verschiebung und Achsenumwicklungswerten, die gleichzeitig aus jedem Kanal gesammelt werden,sowie Frequenzspektrum-Grafiken der Alarmparameter.
|
- Ja, das ist es. |
1 Kanal |
| 2"Ein- oder mehrkanal synchrone Erfassung von Parametern, Frequenzbereichen und Graphen. |
1 oder 2 oder 3 oder 4 Kanäle |
1 oder 2 Kanäle |
| 3Achsenverfolgung, Start-Stop-Analyse, Einschlagstests. |
- Ja, das ist es. |
Nein |
| 4"Echtzeitüberwachung von Hardwarewerten und Echtzeitanalyse von Trenddiagrammen für jeden Parameter und jeden Frequenzbereich; Echtzeitanalyse des Frequenzspektrums und der Wellenform. |
1 oder 2 oder 3 oder 4 Kanäle |
1 oder 2 Kanäle |
| 5"Technologie zur Überwachung des Impulsbetriebs des Lagers (Bewertung der Schmierung und des Aufpralls des Lagers) " |
Optional (Notizen zur Bestellung) |
Optional (Notizen zur Bestellung) |
| 6,1 oder 2 ebenen Ausgleich |
- Ja, das ist es. |
- Ja, das ist es. |
| 7"Software-Analysesystem für die Verwaltung von Geräten" |
- Ja, das ist es. |
- Ja, das ist es. |
| 8, Kann mit ICP, Ladungssensor, Wirbelstrom Verschiebungssensor, magnetische Geschwindigkeitssensor verbunden werden |
- Ja, das ist es. |
- Ja, das ist es. |
| 9Relative Phasenanalyse |
Optional (Notizen zur Bestellung) |
Optional (Notizen zur Bestellung) |
Hauptfunktion:
Multifunktionelle Eingangsanschlüsse für verschiedene Sensoren: (Piezoelektrisch, elektromagnetisch, Wirbelstrom, ICP)
-- 5-Zoll Farbbildschirm mit chinesischer Schnittstelle für eine klare und schöne Visualisierung
-- riesiger Speicherplatz mit einer 16GB-Festplatte, die automatisch Zehntausende von Schwingungsmerkmalen und Messpunkten speichern kann
-- Vier Kanäle synchrone Aufnahme mit 24-Bit-AD-Sampling
-- 1600,3200,6400 oder 12800 Linien FFT-Spektrum
-- USB 2.0 Kommunikationsoberfläche mit einer brandneuen chinesischen Fenster-Stil-Menüanzeige für eine einfachere Bedienung
-- Analysenfrequenz bis 35 KHZ mit 8 optionalen Ebenen
-- Vollfunktions-Hochgeschwindigkeits-Dynamikanalyse, einschließlich Amplitudenspektrum, Leistungsspektrum, logarithmisches Spektrum usw.
-- Anzeigen verschiedener Zeit-Domain-Funktionswerte, einschließlich Peak-Wert, Peak-Peak-Wert, effektiver Wert, Peak-Faktor, Verzerrung, Kurtosis usw.
-- Mehrfache Analyse- und Diagnosefunktionen: Lager-/Ganganalyse (Envelope-Demodulationsanalyse), Fehlerdiagnose, (Klopfprüfung), Naturfrequenzdiagnose usw.
-- Speicherung und Wiedergabe von Daten/Aufzeichnungen für die Rotorbilanz
-- Das Prüfgewicht kann selektiv entfernt oder beibehalten werden und seine Qualität kann geschätzt werden
-- Hochpräzise Ausgleichsfunktion mit schnellem Ausgleich zur Messung und Anzeige von Schwingungswerten, Amplituden, Phasen
-- Erkennung und Diagnose von Lager-/Gangfehlern mittels Hardware-Demodulation
-- Geschwindigkeitsmessung, Geräuschmessung, Phasenmessung, Phasendiagnose
-- Manuelle Einstellung des Auslöserschwellenwerts (groß, mittel, klein)
-- Es kann mit der EMD-Software des Gerätemanagementsystems (einschließlich Lagerdatenbank) ausgestattet werden
Spezifikation der Hardware:
| Statistiken |
Spezifikation |
| Modell |
HG-904B4 mit vier Kanälen / HG-904B2 mit zwei Kanälen |
| Kanalmenge |
Vier Vibrationskanäle, ein Tachometerkanal |
| Hauptfunktionen |
Ein- oder Mehrkanal-synchrone Erfassung verschiedener Parameter, einschließlich Beschleunigung, Geschwindigkeit, Verschiebung und Achsenumfang |
| Genauigkeit |
± 5% |
| Umrechnung von A/D |
24-Bit-AD-Probenahme |
| LCD-Bildschirm |
Unterstützt Touchscreen-Eingabe, 5-Zoll-Display in Farbe |
| Tachometerbereich |
120~12000 Dreh/min. |
| Temperaturbereich des Geräts |
-20°55°C |
| Temperaturbereich des Sensors |
-20° ≈ 120°C |
| Aufladbare Batterie |
Wiederaufladbare Lithiumbatterie 7,2 V, 6800 mA; Ladezeit 7 Stunden, Dauerlaufzeit 8 Stunden |
| Ladegerät |
8.V, 2A |
| Bibliothek zur Diagnose |
Lagerdatenbank |
| Messfunktion und Messbereich |
Gleichzeitig messen vier Parameterwerte und Alarmparameterspektren mit einer Empfindlichkeit von 100 mv/g
Beschleunigung von 0,1199,99 m/s2
mit einer Geschwindigkeit von 0,1199,99 mm/s
Verlagerung von 1m ̇ 1999m
Aksialumgehungswert von 0,1-30 m/s2
|
| Funktion der Softwareanalyse |
Vibrationsspektrum- und Zeitdomainwellenformanalyse, Umschlagsanalyse, präzise Fehlerdiagnosefunktion für Walzlager (vier Teile)Die Geräte-Hardware verfügt über eine separate Fehlerdiagnosefunktion für die Sammlung anderer Parameterspektren, Cepstrum, logarithmisches Spektrum und Leistungsspektrumdiagnose (Echtzeit-Erfassung und Echtzeit-Anzeige) |
| Speicherkapazität |
16G |
| Außenoberfläche |
Aufladen und Kommunikation USB2.0 |
| Ausgabe von Berichten |
Ermittlung der Datenberichterstattung |
| Schwingungsmessfrequenzbereich: |
2 ̊35KHz |
| Verbindbare Sensortypen: |
Piezoelektrische Beschleunigungssensor, ICP-Sensor, Magnetoelektrische Geschwindigkeitssensor, Eddy-Stromsensor |
Softwareübersicht:
Mit der rasanten Entwicklung des Internets der Dinge und der Big-Data-Plattformen haben wir die funktionalen Vorteile unseres bestehenden Softwaresystems integriert und die Windows.Net 3.5-5.0-Plattform übernommen.Microsoft Visual Studio 2019-SuiteDie Kommunikation zwischen dem Softwaresystem und dem Sammler setzt eine einheitliche UDP-Architektur ein, und das Softwaresystem ist sowohl mit Netzwerk- als auch mit eigenständigen Versionen ausgelegt..Nach fast einem Jahr Anstrengungen haben wir die neueste Version des Enterprise Equipment Intelligent Monitoring and Diagnosing Systems (nachfolgend als EMD-System bezeichnet) auf den Markt gebracht.Durch die Nutzung der flexiblen Client-Software-Betrieb und umfassende Analyse-Tool Vorteile, können die Benutzer die Daten bequemer überwachen und die Ursachen von Anomalien effektiver analysieren.mit einer Leistung von mehr als 50 WDer Handheld-Analysator kann bei der Analyse von Online-Datentrends die Datenerhebung ergänzen, um die Analyse von vor Ort vorhandenen Geräten umfassender zu gestalten.Auf diese Weise werden die Trends und Anomalien der Einheiten umfassend analysiert., um die Ursachen von Anomalien genau zu ermitteln und die Sicherheit der vor Ort vorhandenen Geräte zu maximieren.
