HUATEC 20-2000Hz Ultraschallfehlerdetektor FD560 mit Abstoßungsunterdrückung 0 bis 80% Vollbildschirmhöhe

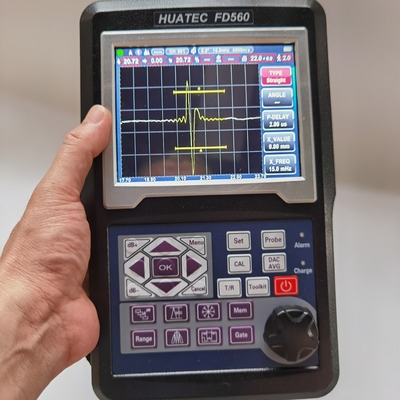

HUATEC Ultraschallfehlerdetektor FD560

★ Benutzerfreundlicher Dialog interaktiv hilft Operationen wie Kalibrierung, Kurven machen, etc.

★Alle Tools, die Sie benötigen: DAC, AVG, TCG, AWS, etc.

★Puls-Wiederholungsfrequenz: 20 bis 2000 Hz, präzise Einstellung, Hochgeschwindigkeits-Scan, keine Verfehlung.

★Hoches Signal-Rausch-Verhältnis, klares und stabiles Echo, geräuschdichtes Design, perfekt für schwierige Arbeitsbedingungen.

★12-stellige AD, hohe Geschwindigkeit der Probenahme führt zu einem besseren Echo-Diagramm mit allen Details.

★Kann die Sondenfrequenz 20M perfekt nutzen.

★Hochgeschwindigkeits-Echtzeit-Fehlererkennung Video-Aufnahme.

★Verbindung der blauen Zähne mit einem mobilen Gerät zur Erstellung und Druckung von Erkennungsberichten vor Ort.

★IP65-Standard, Siliziumgelgehäuse, wasser- und staubdicht, fest und dauerhaft.

★Die Batterie hält 10 Stunden mit einer Ladung.

Spezifikationen

Reichweite: 0 - 10000 mm bei Stahlgeschwindigkeit

Materialgeschwindigkeit:100 ∼20000 m/s

Wiederholungsfrequenz der Puls: 20 bis 2000 Hz

Dynamischer Bereich: ≥ 38 dB

Linearität: Horizontale: +/- 0,2%, vertikale: 2,5%, Verstärkergenauigkeit +/- 1 dB.

Auflösungskraft:> 40 dB (5P14)

Empfindlichkeitsrückstände:> 62 dB

Ablehnung: 0 bis 80% Vollbildschirmhöhe

500 unabhängige Einstellung, jedes Kriterium kann frei eingegeben werden, wir können in der Szene ohne Testblock arbeiten;

Großspeicher von 1000 A-Grafik

Prüfmodi: Puls-Echo, Dual-Element und Thru-Transmission

Sondenarten: Einfach gerade, Einwinkel, Doppel gerade, Doppelwinkel, durch, kriechend, Oberfläche

Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können

Einheiten: Zoll oder Millimeter

Leistungsbedarf: Wechselstrom-Leiter 100-240 VAC, 50-60 Hz

Anzeigeverzögerung: -20 bis 3400 μs

Probeverzögerung/Nullverschiebung: 0 bis 99,99 μs

Inneres wiederaufladbares Li-Ionen-Akkupaket mit 7,2 V und 5200 mAh

10 Stunden Nennbetriebszeit je nach Bildschirmhelligkeit

4 Stunden typische Ladezeit

H×W×D(mm):220×175×40 (mm)

Gewicht:1.0kg

Betriebstemperatur: -10 °C bis 50 °C

Lagertemperatur: -30°C bis 50°C

Impulsenergie: 70V, 100V, 200V, 300V, 400V, 500V wählbar

Berichtigung: Positive Halbwelle, negative Halbwelle, Vollwelle, HF-System

Bandbreite (Verstärkerbandbreite ): 0,2 bis 25 MHz

Gate-Monitoren: Zwei unabhängige Tore, die über den gesamten Sweepbereich gesteuert werden können

Empfindlichkeit: maximal 120 dB bei wählbarer Auflösung 0.1, 1.0, 2.0, 6,0 dB.

Anschlüsse der Wandler: BNC oder LEMO

Spaß.Veröffentlichungen

Automatische Anzeige der genauen Fehlerposition ((Tiefe d,Niveau p,Distanz s,Amplitude,sz dB,ф).

Fehlergröße: Automatische Fehlergröße mittels AVG oder DAC/TCG, schnelle Meldung von Fehlerannahme oder -ablehnung.

Automatisierte Kalibrierung des Wandlers Nullpunkt, Winkel, Vorderkante und Materialgeschwindigkeit (V2 und zwei Löcher)

Bequem zu machen und zu verwenden DAC/TCG und AVG, um das Echo zu bewerten, kann die Kurve geändert und kompensiert werden.

Wenn man die U-Disk anschließt, bekommt das Gerät unbegrenzten Speicher.

Es gibt 17 Standards in der Einheit.

Verbindung mit einem mobilen Gerät zur Erstellung und Druckung von Erkennungsberichten vor Ort.1.

Kurve Oberflächenkorrekturfunktion.

Funktion zur Messung der Risshöhe.

Vergrößerungsgate:Verbreitung des Gatenbereichs über die gesamte Bildschirmbreite.

Auto-Gewinnfunktion.

Umschlag: Gleichzeitige Anzeige des Live-A-Scans bei 70 Hz Aktualisierungsrate und Umschlag des A-Scans

Anzeige.

Peak Hold: Vergleichen Sie gefrorene Spitzenwellenformen mit Live-A-Scans, um die Testergebnisse leicht zu interpretieren.

Scan Freeze: Das Display Freeze speichert Wellenform und Schallwegdaten.

Alarm: Piep und LED.

Echtzeituhr.

Füllen Sie das Echo.

Ergreifen Sie das Ziel.

Echofarbe innerhalb des Tores.

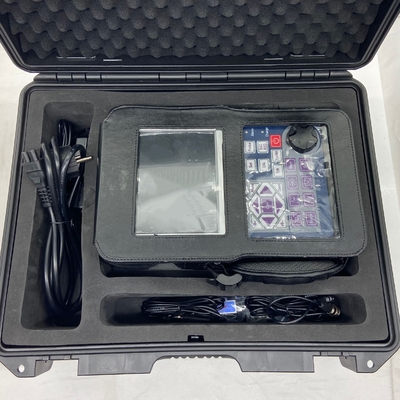

Basisinstrumentpaket

Tragbarer Ultraschallfehlerdetektor FD560

Strahlwandler (2,5 MHz, Φ20)

Winkelstrahlwandler (4 MHz, 8 mm × 9 mm, 60°)

Verbindungskabel für den Wandler (BNC-LEMO 00 oder optionale LEMO 01-LEMO 00)

Wiederaufladbare Li-Ion-Batterie, 8 Ampere pro Stunde

Stromversorgung/Ladegerät

Betriebsanleitung in englischer Sprache

HUATEC-Kalibrierungszeugnis

App-Software

Streife
