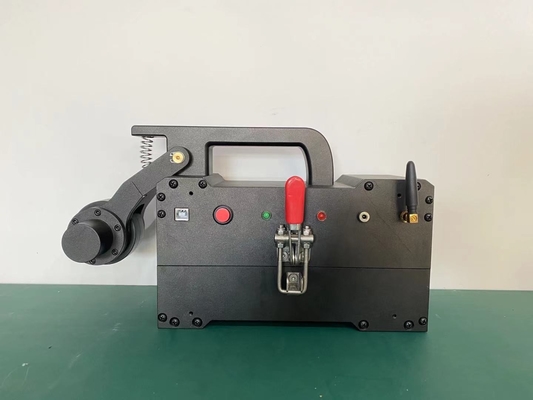

HRD-100 All-in-One Drahtseilfehlerdetektor mit leichtem drahtlosen Sensor

HUATEC WiFi Magnetdrahtseilfehlerdetektor HRD-100 mit drahtlosem All-in-One-Sensor

1.Spezifikationen

Normen: GB/T21837-2008, ASTM E1571-2001 (Standardspezifikation für die elektromagnetische Untersuchung von ferromagnetischem Stahldrahtseil), GB/T5972-2006/ISO 4309:90, GB8918 ◄ 2006

Detektionsbereich:Φ1,5 mm46 mm (Wählen Sie eine andere Kupferhülle, 20mm, 28mm, 34mm, 46mm jetzt optional)
Relative Geschwindigkeit zwischen Sensor und Kabel:0.0·6.0 m/s Beste Wahl:0.3 ∙ 1,5 m/s
Bestmöglicher Abstand zwischen Führerhülle und Drahtseil: 2°6 mm, zulässiger Abstand: 0°15 mm

Ausgabe von Word-Dateien

Alarm: Schall- und Lichtalarm
Ort des zerbrochenen Drahtseils (LF)
Qualitative Beurteilungsgenauigkeit: 99,99%
Quantitative Bewertung
Wiederholungsfehler der Empfindlichkeit: ±0,055%
Anzeigfehler: ±0,2%
Fehler bei der Lokalisierung, ((L): ±0,2%
Leistung: 5 V Computerstromversorgung
Gewicht des Sensors: < 10 kg (normaler Sensor)

Umgebungstemperatur -10 °C bis 40 °C

Luftdruck: 86 ~ 106Kpa

Relative Luftfeuchtigkeit: ≤ 85%

Das Windows-System des Drahtseilcomputerdetektors ist das GB-System-Erneuerungsprodukt, das auf der Basis der DOS-Software-Theorie und der Echtzeit-Anzeige-Alarm-Leitideologie Visual Basic6 verwendet.0 die Programmiersprache, setzt die Kompilation fort.

Dieses System-Hardware-Teil verwendet den heimischen und ausländischen fortschrittlichen Magnetsensor und das unabhängige Forschungs- und Entwicklungs-Sample-Modul vereint, durch WIFI-Fahren,Daten direkt im Computer speichern.

Dieser Systemsoftware-Teil befindet sich in der Wavelet-Transformationsanalyse-Grundlage, bei der Verwendung der Visual Basic 6.0-Programmiersprache-Grundlage führt die Kompilierung weiter.Erfüllen von Funktionen wie Datenerfassung und -kontrolle, Datenanalyse, Datenanzeige, Datenspeicherung und so weiter. Erhöhen Sie die sichtbare Eigenschaft in der DOS-Softwarefunktion und durch ihre einzigartige Tendenz, den Weg kontinuierlich zu verfolgen, können Sie kontinuierlichDas dynamische beobachtete Datensignal und seine Änderungssituation, und die Echtzeitanzeige erhält das Ergebnis und sendet den Alarm aus; Software erhöhte die automatische Auswertungsfunktion;Bei dem auf einem erhöhten Querschnitt und der Gesamtquerschnittsfläche festgestellten Teilfehler■ Software und Windows sind vollständig kompatibel, passen sich an den Trägheitsbetrieb des Benutzers an, verwenden die Word-Dateien und erstellen einen Prüfbericht.

Diese Systemsoftware kann kompatibel sein mit dem DOS-Software-Stichprobendatenformat des Computer-Detectors für Drahtseile und kann die Analyseverarbeitung anbieten.

Das Windows-System nahm ein unabhängiges Betriebsverfahren und das sichere Prüfsystem an, kann bequem für jede Art von modernem Computer geeignet sein,und schließt eine Reihe von Untersuchungen ab.

2. Systeme Nachfrage

2.1 Hardware für Computer Nachfrage:

Prozessor: über Celeron 1,5 GHz
Speicher: 128 MB
Festplatte: 10G
Verbindung: WLAN

Monitor: Über dem VGA

2.2 Nachfrage nach Softwareumgebung:

• Dieses System unterstützt das Betriebssystem Windows XP, WIN7, WIN8, WIN10, Linux usw.

• Ich muss Microsoft Office Word installieren.

3Einführung des Sensors

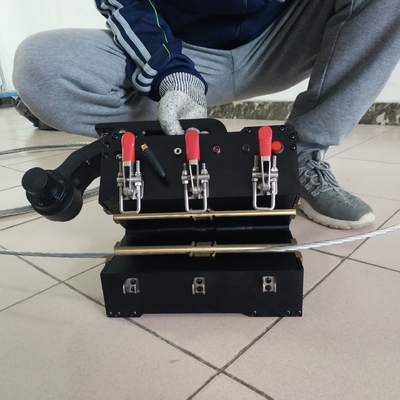

Magnetischer Sensor: Der Sensor besteht aus einem Verlagerungsort (Leading Wheel, Encoder), der Magnetisierungsanlage und der Probenahmeorganisation.Das Drahtseil hat die relative Bewegung, dann kann es das Signal sammeln.

Versetzungslocator: Das Vorrad dreht sich im Kreis, der photoelektrische Encoder sendet den Probenahmeleinweisungspuls aus und realisiert eine gleiche Raumprobenahme.

Magnetisierungsanlage: Wenn das Drahtseil und es die relative Bewegung hat, vollendet sich die drahtseitige axielle Magnetisierung.

Probenahmeorganisation: Wenn das Drahtseil und der Sensor die relative Bewegung haben,Das Hall-Element, aus dem der Probenahmekanale besteht, verwandelt den magnetischen Fluss aus dem Drahtseil in ein Simulationsspannungssignal.
