SE 1025 Plattenpenetrameter, die mit hoher Präzision optimale NDT-Ergebnisse erzielen

SE 1025 Plattenpenetrameter, die mit hoher Präzision optimale NDT-Ergebnisse erzielen
SE 1025 Plattenpenetrameter, die mit hoher Präzision optimale NDT-Ergebnisse erzielen SE 1025 Plattenpenetrameter, die mit hoher Präzision optimale NDT-Ergebnisse erzielen

Großes Bild :  SE 1025 Plattenpenetrameter, die mit hoher Präzision optimale NDT-Ergebnisse erzielen

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: ISO, CE, GOST
Modellnummer: Lochart IQI
Zahlung und Versand AGB:
Min Bestellmenge: 1
Kontakt

SE 1025 Plattenpenetrameter, die mit hoher Präzision optimale NDT-Ergebnisse erzielen

Beschreibung
20: 0.476-0. Das ist ein Schlagzeug.540 25: 0.571-0.699
30: 0.698-0. Das ist ein Schlagzeug.826 35: 0.825-0.953
40: 0.952-1.080 45: 1.079-1.207
Hervorheben:

NDT-Plattenpenetrameter

,

Präzisions-Plattenpenetrameter

,

SE 1025 Plattenpenetrameter

ASTM SE 1025-Plattenpenetrameter

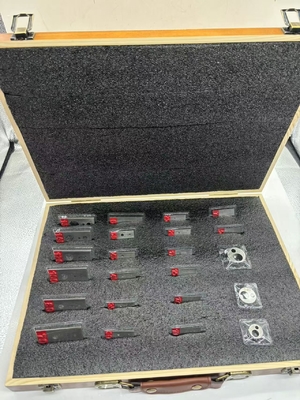

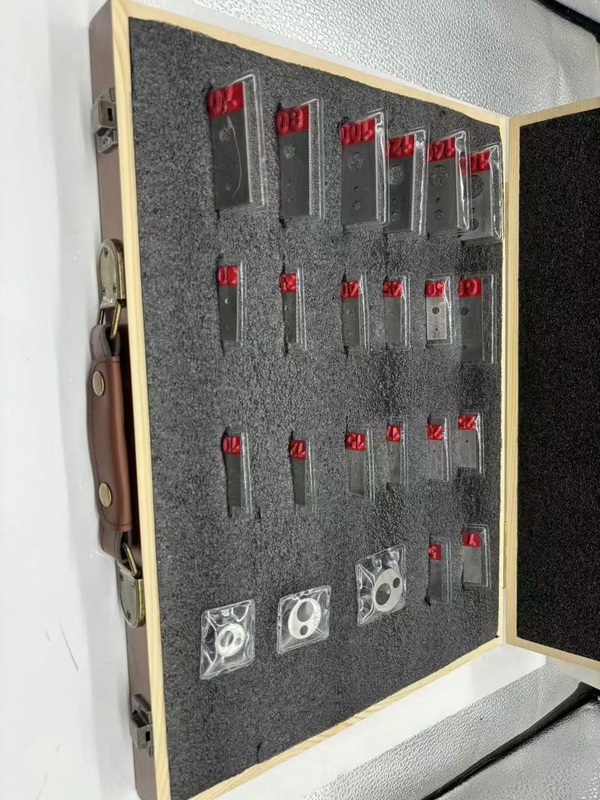

Die ASTM SE 1025-Plattenpenetrameter werden in der Regel verwendet, um den amerikanischen Inspektionsnormen zu entsprechen.

Es handelt sich um rechteckige Platten mit einer Dicke der Probe von 2% und einem Material, das der Probe radiographisch ähnlich ist.

Jede Platte hat drei Bohrlöcher mit einem Durchmesser von 1X, 2X und 4X der Penetrometerdicke.

Für Penetrameter größer als 0,180"

Diese werden in Scheibenform geliefert, der Außendurchmesser beträgt 4x, mit 2 Löchern1x und 2x die Dicke des Penetrameters.

In der nachstehenden Tabelle ist der Kennzeichnung und der Dicke des Plattenpenetrameters sowie eine Anleitung für die Verwendung eines Penetrameters für jede Materialdicke angegeben.

- Ich weiß nicht.
- Nein. Ich weiß nicht. Stärke Öffnung T Öffnung 2T Öffnung 4T
Reichweite Messen Reichweite Messen Reichweite Messen Reichweite Messen
5 0.1143-0.1397 0.1395 0.241-0.267 0.261 0.495-0.521 0.519 1.003-1.029 1.023
7 0.165-0.191 0.189 0.241-0.267 0.263 0.495-0.521 0.519 1.003-1.029 1.025
10 0.241-0.267 0.247 0.241-0.267 0.264 0.495-0.521 0.519 1.003-1.029 1.017
12 0.275-0.335 0.311 0.275-0.335 0.329 0.608-0.667 0.654 1.238-1.302 1.298
15 0.349-0. Das ist ein Schlagzeug.413 0.392 0.349-0. Das ist ein Schlagzeug.413 0.368 0.730-0.794 0.762 1.492-1.556 1.522
17 0.400-0.464 0.406 0.400-0.464 0.411 0.857 bis 0.921 0.911 1.746-1.810 1.795
20 0.476-0. Das ist ein Schlagzeug.540 0.484 0.476-0. Das ist ein Schlagzeug.540 0.505 0.984-1.048 1.019 2.000-2.064 2.018
25 0.571-0.699 0.653 0.571-0.699 0.646 1.206-1.334 1.288 2.476-2.604 2.498
30 0.698-0. Das ist ein Schlagzeug.826 0.769 0.698-0. Das ist ein Schlagzeug.826 0.721 1.460-1.558 1.514 2.984-3.112 3.039
35 0.825-0.953 0.887 0.825-0.953 0.907 1.714-1.842 1.766 3.492-3.620 3.577
40 0.952-1.080 0.972 0.952-1.080 1.019 1.968-2.096 1.987 4.000-4.128 4.118
45 1.079-1.207 1.201 1.079-1.207 1.201 2.222-2.350 2.31 4.508-4.626 4.619
50 1.206-1.334 1.311 1.206-1.334 1.314 2.476-2.604 2.535 5.016-5.144 5.106
60 1.397-1.651 1.527 1.397-1.651 1.535 2.921-3.175 3.014 5.969-6.223 6.055
70 1.714-1.842 1.832 1.714-1.842 1.832 3.492-3.620 3.595 7.048-7.176 7.110
80 1.905-2.159 2.002 1.905-2.159 1.952 3.937-4.191 4.061 8.001-8.255 8.028
100 2.413-2.667 2.653 2.413-2.667 2.637 4.953-5.207 5.197 10.033-10.287 10.265
120 2.921-3.175 3.011 2.921-3.175 3.012 5.969-6.223 6.123 12.065-12.319 12.301
140 3.429-3.683 3.523 3.429-3.683 3.612 6.985-7.239 7.156 14.097-14.351 14.251
160 3.937-4.191 4.015 3.937-4.191 4.101 8.001-8.255 8.155 16.129 bis 16.383 16.295
200 4.826-5.334 5.135 4.826-5.334 5.012 9.906 bis 10.414 10.125
  Die Prüfergebnisse entsprechen den Anforderungen der ASTM E1025
