12 0.275-0.335 5 0.1143-0.1397 Lochart IQI Prüfbericht für präzise Messungen

12 0.275-0.335 5 0.1143-0.1397 Lochart IQI Prüfbericht für präzise Messungen
12 0.275-0.335 5 0.1143-0.1397 Lochart IQI Prüfbericht für präzise Messungen 12 0.275-0.335 5 0.1143-0.1397 Lochart IQI Prüfbericht für präzise Messungen

Großes Bild :  12 0.275-0.335 5 0.1143-0.1397 Lochart IQI Prüfbericht für präzise Messungen

Produktdetails:
Herkunftsort: China
Markenname: HUATEC
Zertifizierung: ISO, CE, GOST
Modellnummer: Lochart IQI
Zahlung und Versand AGB:
Min Bestellmenge: 1
Kontakt

12 0.275-0.335 5 0.1143-0.1397 Lochart IQI Prüfbericht für präzise Messungen

Beschreibung
5: 0.1143-0.1397 7: 0.165-0.191
10: 0.241-0.267 12: 0.275-0.335
15: 0.349-0. Das ist eine gute Nummer.413 17: 0.400-0.464
Hervorheben:

0.1143-0.1397 IQI-Inspektionsbericht

,

0.275-0.335 IQI-Inspektionsbericht

,

Genaue Messungen IQI-Inspektionsbericht

Bericht über die Prüfung des Bohrtyps IQI

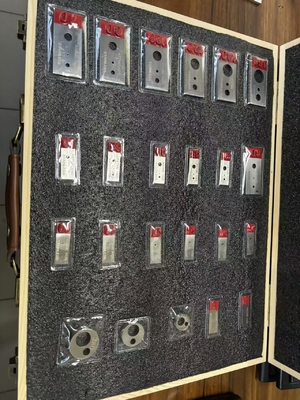

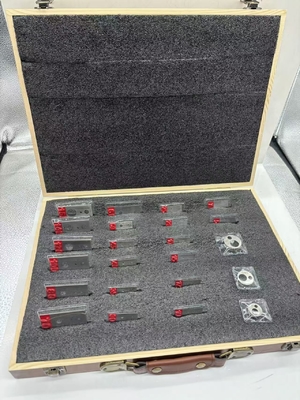

Die ASTM SE 1025-Plattenpenetrameter werden in der Regel verwendet, um den amerikanischen Inspektionsnormen zu entsprechen.

Es handelt sich um rechteckige Platten mit einer Dicke der Probe von 2% und einem Material, das der Probe radiographisch ähnlich ist.

Jede Platte hat drei Bohrlöcher mit einem Durchmesser von 1X, 2X und 4X der Penetrometerdicke.

Für Penetrameter größer als 0,180"

Diese werden in Scheibenform geliefert, der Außendurchmesser beträgt 4x, mit 2 Löchern1x und 2x die Dicke des Penetrameters.

In der nachstehenden Tabelle ist der Kennzeichnung und der Dicke des Plattenpenetrameters sowie eine Anleitung für die Verwendung eines Penetrameters für jede Materialdicke angegeben.

- Ich weiß nicht.
- Nein. Ich weiß nicht. Stärke Öffnung T Öffnung 2T Öffnung 4T
Reichweite Messen Reichweite Messen Reichweite Messen Reichweite Messen
5 0.1143-0.1397 0.1395 0.241-0.267 0.261 0.495-0.521 0.519 1.003-1.029 1.023
7 0.165-0.191 0.189 0.241-0.267 0.263 0.495-0.521 0.519 1.003-1.029 1.025
10 0.241-0.267 0.247 0.241-0.267 0.264 0.495-0.521 0.519 1.003-1.029 1.017
12 0.275-0.335 0.311 0.275-0.335 0.329 0.608-0.667 0.654 1.238-1.302 1.298
15 0.349-0. Das ist ein Schlagzeug.413 0.392 0.349-0. Das ist ein Schlagzeug.413 0.368 0.730-0.794 0.762 1.492-1.556 1.522
17 0.400-0.464 0.406 0.400-0.464 0.411 0.857 bis 0.921 0.911 1.746-1.810 1.795
20 0.476-0. Das ist ein Schlagzeug.540 0.484 0.476-0. Das ist ein Schlagzeug.540 0.505 0.984-1.048 1.019 2.000-2.064 2.018
25 0.571-0.699 0.653 0.571-0.699 0.646 1.206-1.334 1.288 2.476-2.604 2.498
30 0.698-0. Das ist ein Schlagzeug.826 0.769 0.698-0. Das ist ein Schlagzeug.826 0.721 1.460-1.558 1.514 2.984-3.112 3.039
35 0.825-0.953 0.887 0.825-0.953 0.907 1.714-1.842 1.766 3.492-3.620 3.577
40 0.952-1.080 0.972 0.952-1.080 1.019 1.968-2.096 1.987 4.000-4.128 4.118
45 1.079-1.207 1.201 1.079-1.207 1.201 2.222-2.350 2.31 4.508-4.626 4.619
50 1.206-1.334 1.311 1.206-1.334 1.314 2.476-2.604 2.535 5.016-5.144 5.106
60 1.397-1.651 1.527 1.397-1.651 1.535 2.921-3.175 3.014 5.969-6.223 6.055
70 1.714-1.842 1.832 1.714-1.842 1.832 3.492-3.620 3.595 7.048-7.176 7.110
80 1.905-2.159 2.002 1.905-2.159 1.952 3.937-4.191 4.061 8.001-8.255 8.028
100 2.413-2.667 2.653 2.413-2.667 2.637 4.953-5.207 5.197 10.033-10.287 10.265
120 2.921-3.175 3.011 2.921-3.175 3.012 5.969-6.223 6.123 12.065-12.319 12.301
140 3.429-3.683 3.523 3.429-3.683 3.612 6.985-7.239 7.156 14.097-14.351 14.251
160 3.937-4.191 4.015 3.937-4.191 4.101 8.001-8.255 8.155 16.129 bis 16.383 16.295
200 4.826-5.334 5.135 4.826-5.334 5.012 9.906 bis 10.414 10.125
  Die Prüfergebnisse entsprechen den Anforderungen der ASTM E1025
