Übertragung in Echtzeit von Ra,Rz,Rq,Rt,Rp,Rv,R3z und anderen 13 Parametern
Eigenschaften des Instruments
● ARM-Prozessor für Steuerung und Datenverarbeitung, hohe Geschwindigkeit, geringer Stromverbrauch;
● Software-Transplantation Echtzeit-Betriebssystem, Unterstützung von Multi-Tasking-Parallelverarbeitung;
● große Reichweite, mehrere Parameter: Ra,Rz,Rq,Rt,Rp,Rv,R3z und weitere 13 Parameter;
●128*64-OLED-Display mit hoher Helligkeit, Selbstbeleuchtung, breite Temperatur, vollen Blickwinkel;
● Anzeige reichhaltiger Informationen, intuitiv, kann alle Parameter und Grafiken anzeigen;
● Kompatibel mit den nationalen Normen ISO, DIN, ANSI, JIS;
● eingebaute wiederaufladbare Lithiumbatterie, kann Anweisungen für den Ladevorgang anzeigen, der Bediener kann jederzeit den Ladegrad kennen;
● Mit dem verbleibenden Batterieanzeiger-Symbol wird der Benutzer dazu aufgefordert, rechtzeitig aufzuladen.
● Großkapazitätsspeicher für Daten, die Maschine FLASH kann 200 Gruppen von Originaldaten und Wellenform speichern;
● Skalierbarer Speicher für MicroSD-Karten bis zu 16 GB;
● Kompatibel mit einer Vielzahl von Sensoren: Standardsensor, Kleinschachtensensor, Rillensensor, Tiefenrillensensor;
● Optimierte Sensorstruktur, stabiler Messwert;
● Mit USB-Schnittstelle, kann Computer und Drucker verbinden, kann eingebettete Software online-Upgrade realisieren.
Technische Parameter
Host-Maschine
| Parameter |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Messbereich |
- Ich weiß nicht.0.025-12,5 μm |
| angezeigter Bereich |
Ra, Rq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100% ((%Rt);Rsk:0-100% |
| Messbereich der Z-Achse |
Bei der Verwendung von "Fertigungssysteme" ist der Wert der Fertigerzeugnisse zu messen. |
| Maximale Anzeigeauflösung |
00,001 μm |
| Filter |
Das ist ein sehr schwieriger Fall. |
| Probenahmezeit l |
0.25mm,00,8 mm,2.5 mm |
| Dauer der Bewertung L |
(1-5) (fakultativ) sowie die Probenahmelange |
| Maximaler Antriebslauf |
17.5 mm/0.7 Zoll |
| Mindestlauflänge des Antriebs |
1.3mm/0.052 Zoll |
| Fehler bei der Angabe |
≤ ± 10% |
| Anzeigt Wertvariabilität |
≤ 6% |
| Anzeigemodus |
128×64 OLED Gitterflüssigkristall (spontanes Licht) |
| Stromquelle |
Aufladbare Lithiumbatterien |
| Gesamtabmessungen |
140 mm × 52 mm × 48 mm |
| Gewicht |
440 g |
Sensor
| Leistungsindex des Sensors |
| Ermittlungsprinzip |
Induktivitätsart |
| Messbereich |
160 μm |
| Radius der Stiftspitze |
5 μm |
| Material der Nadelspitze |
Diamant |
| Messkraft |
4mN ((0,4gf) |
| Stylusspitze Winkel |
90° |
| Radius der Schlupfkrümmung |
45 mm |
Standardkonfiguration
| Produktbezeichnung |
Anzahl der FTE |
Produktbezeichnung |
Anzahl der FTE |

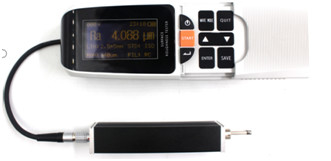

| Gastmaschine SRT-6671 |
1 |
RS100-Standard-Sensor |
1 |
| Standardprobenplatte |
1 |
Stromadapter |
1 |
| Sensorkleidung |
1 |
Verpackungsliste |
1 |
| Prüfplatte |
1 |
Garantie-Karte |
1 |
| Spezifikation |
1 |
Zertifizierung |
1 |
Anwendungsbereich:
SRT-6671 ist weit verbreitet in der Bearbeitung, Luftfahrt, Autoteile, Kommunikation, Elektrizität, Elektronik und anderen Branchen.Büro für technische Aufsicht, das Gericht der Sonderstaatsanwaltschaft und so weiter.
Standardmesssoftware:
PC-Software:
