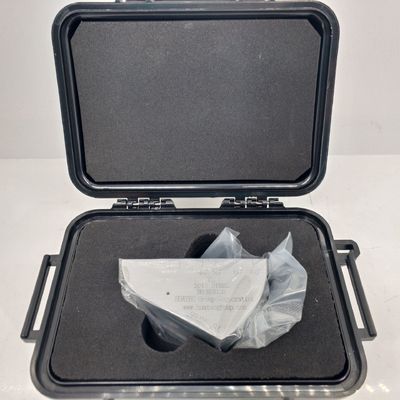

IIW V2 Ultraschallprüfungskalibrierungsprüfblock

IIW V2 Ultraschallprüfungskalibrierungsprüfblock

Standards:ISO 7963-2010

Der IIW2-Testblock (V-2-Testblock) ist der von der Internationalen Schweißgesellschaft zugelassene Standard-Testblock.V-2-Prüfblock hat die Vorteile von leichtem Gewicht und leicht zu tragen, besonders geeignet für den Einsatz im Feld.

TYPE	V2
Abmessungen (mm)	Toleranz	Ergebnis der Prüfung
75	±0.10	Qualifiziert
43.3	±0.05	Qualifiziert
12.5	±0.05	Qualifiziert
(S)	< 005	Qualifiziert
(S)	< 003	Qualifiziert
(Ra)		Ra ≤ 3,2 mm
F1.5	±0.05	Qualifiziert
	< R0.10	Qualifiziert
R50	±0.10	Qualifiziert
R25	±0.10	Qualifiziert

Hauptanwendungsbereiche:

(1) Der Einschlagpunkt und die Empfindlichkeitsgrenze der geneigten Sonde wurden mit Hilfe einer Lichtbogenreflexionsoberfläche mit einem Radius von R50 mm gemessen.

(2) Bei Verwendung der Reflexionsoberfläche des 5-Pass-Lochs beträgt der Brechungsbereich der Neigungssonde 45°-65° bzw. 65°-75°.

(3) Die horizontale und vertikale Linearität des Defektdetektors kann mit Hilfe mehrerer P-Wellenreflexionen des Bodens mit einer Dicke von 12,5 mm gemessen werden.

(4) Zur Korrektur der Zeit­achse und des Nullpunktes werden zwei Bogenflächen, R25 und R50, verwendet.
